Замена блока объектива Kodak Easyshare C183

Извлеките батареи, карту памяти и ремешок на запястье, если они установлены.

Удалите три винта с крестовой головкой на нижней части корпуса.

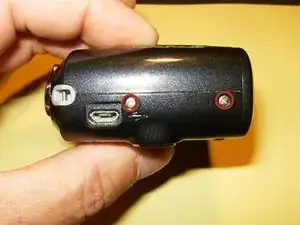

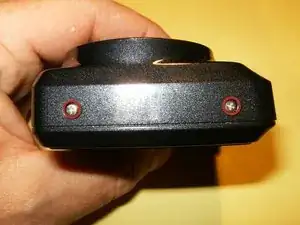

Удалите два винта с крестовой головкой на правой стороне.

Удалите два винта на левой стороне.

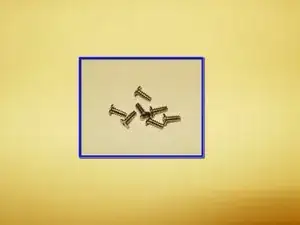

К счастью, все винты одного размера. Нет необходимости хранить их раздельно.

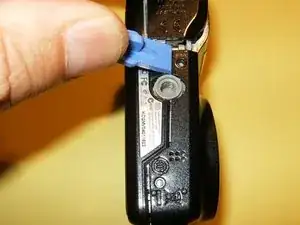

Начните разъединять корпус от держателя батарей. Вы можете использовать монтажную лопатку или просто ногти.

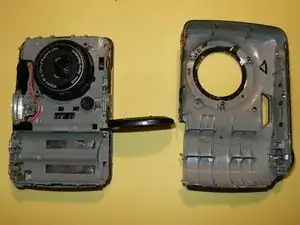

Передняя половина корпуса камеры снимется первой.

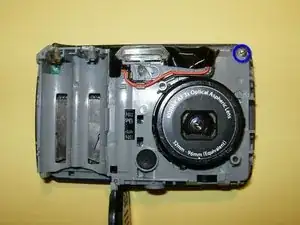

Удалите один винт в верхнем левом углу камеры. Он фиксирует заднюю крышку к средней рамке.

Снимите заднюю крышку.

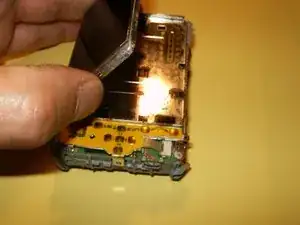

Осторожно вынесите ЖК-дисплей из держателя. НЕ ПЫТАЙТЕСЬ СНИМАТЬ ЖК-дисплей полностью. Просто отогните его.

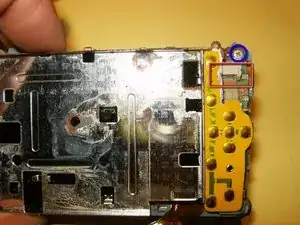

Удалите один винт в верхнем углу держателя.

Отсоедините гибкий кабель от его разъема. Он просто вставлен, защёлок для перемещения нет. Аккуратно потяните его прямо вниз.

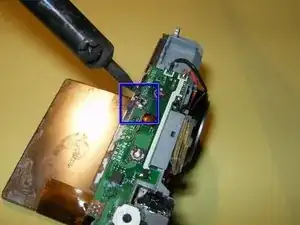

Удалите припоем место, соединяющее держатель ЖК с верхней платой логики.

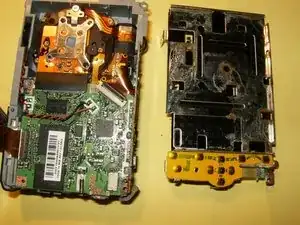

Плата крепления ЖК и переключатели снимаются как единый блок.

Откройте защёлку на разъеме гибкого кабеля ЖК. Используйте ногти, чтобы аккуратно потянуть её в сторону верхней части камеры.

Снимите ЖК-дисплей.

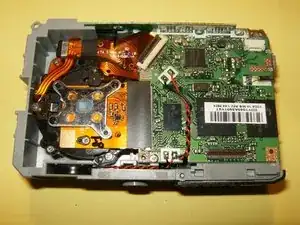

Откройте разъёмы для ПЗС-матрицы (CCD) и объектива. Оба используют защёлку, удерживающую кабель на месте. Осторожно отведите эту защёлку в противоположную от кабелей сторону — это освободит кабель.

Удалите два винта, которые фиксируют объектив.

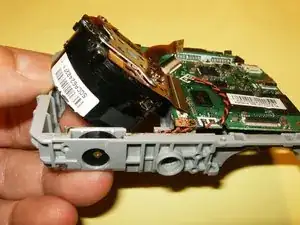

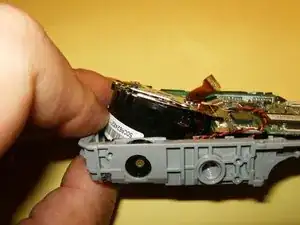

После удаления винтов и кабелей используйте пальцы и вытолкните объектив вверх под углом, чтобы вынуть его из средней рамки.

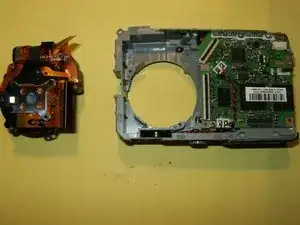

Вот как должен выглядеть конечный результат: объектив освобождён от средней рамки, и новый объектив можно легко установить.
