Замена встроенной вспышки Sony Cyber-shot DSC-P10
Это руководство покажет шаги по правильной разборке камеры и замене неработающей вспышки. Набор битов на 26 предметов, который можно приобрести на www.ifixit.com, будет наиболее полезен для ремонта, но можно использовать и другие наборы маленьких отверток.
Шаг 1

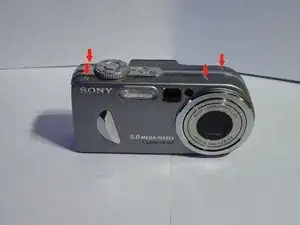

Открутите 4 винта на верхней части камеры.

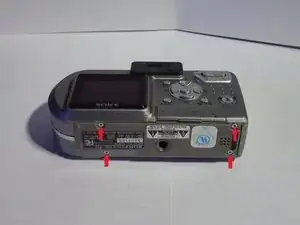

Открутите 4 винта на нижней части камеры. (Фото 2)
Когда все 8 винтов вынуты, снимите переднюю и заднюю крышки с камеры.
Шаг 2

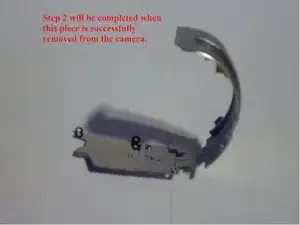

Снимите деталь, расположенную на правой стороне камеры.
Эту деталь можно снять, слегка потянув её от корпуса камеры.
Шаг 3

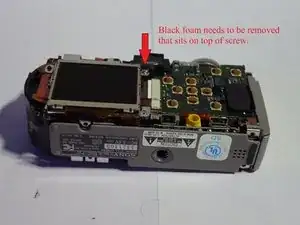

Начните со снятия малого кусочка чёрной пены, расположенного в правом верхнем углу ЖК-экрана. (Фото 1)
Снимите винт, который находится точно там, где была чёрная пена. (Фото 1)

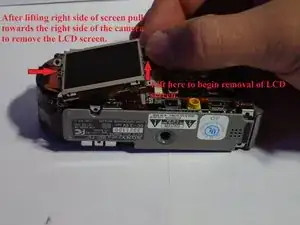

После удаления винта поднимите правую сторону ЖК-экрана прямо вверх и потяните в сторону правой части камеры. (Фото 2)
ЖК-экран выйдет из корпуса камеры, и потребуется отсоединить 2 шлейфа.

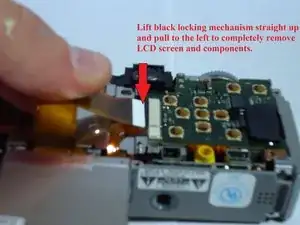

Отсоедините оба, аккуратно вытянув из чёрного фиксатора. (Фото 3)
Шаг 4

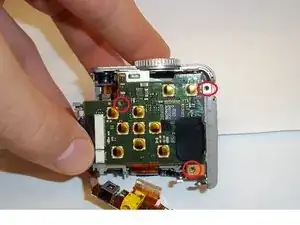

Снимите три винта, удерживающие металлическую заднюю пластину. (Фото 1)
Нажмите на пластиковую деталь рядом с правым верхним углом металлической пластины и приподнимите пластину, чтобы освободить верхнюю часть. (Фото 2)

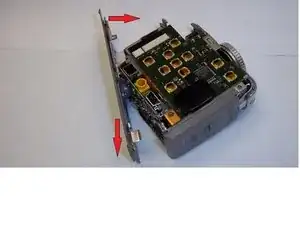

Потяните металлическую пластину в направлении к нижней части камеры, чтобы освободить её от нижнего правого защёлкивающего элемента. (Фото 3)
Поднимите металлическую пластину вверх и снимите её с камеры.
Шаг 5
Отсоедините два шлейфа на передней части камеры.
Камера теперь должна быть разделена на две части. Отложите половину с объективом в сторону и продолжайте работу с половиной, содержащей вспышку.
Шаг 6

Поднимите левую сторону нижней панели в направлении к верхней части камеры.
Затем потяните панель вниз и от корпуса камеры.
Шаг 7

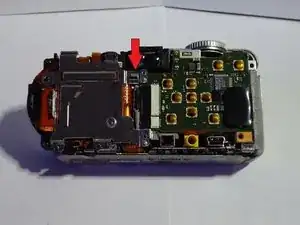

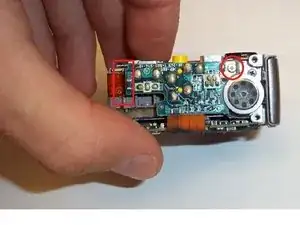

Удалите винт в верхнем правом углу. (Фото 1)
Аккуратно перемещайте шлейф, показанный слева, взад‑вперёд, чтобы освободить его из пластикового держателя. (Фото 1)

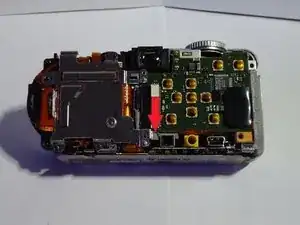

Поднимите чёрный фиксатор вверх (Фото 2) и аккуратно вытяните шлейф для отсоединения.
После выполнения этого шага нижняя плата должна быть прикреплена в одном месте и свободно свисать, как показано. (Фото 2)
Шаг 8

Снимите верхний левый шлейф, подняв чёрную защёлку и аккуратно вытянув.
Снимите нижний правый шлейф, аккуратно вытянув.
Удалите нижний левый винт.
Шаг 9

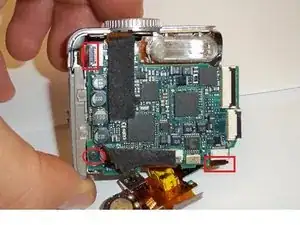

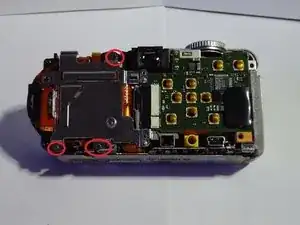

Снимите три винта, фиксирующие заднюю плату.
Поднимите левую сторону платы и аккуратно потяните влево, чтобы освободить её.
Шаг 10

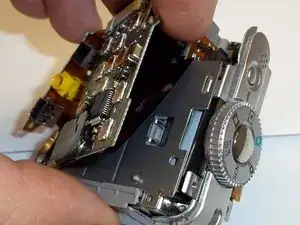

Осторожно поднимите заднюю плату от камеры.
Плёнка за ней прикреплена, но не надёжно. Держите плату и плёнку вместе, чтобы избежать повреждений.
Поверните плату на 180 градусов так, чтобы она оказалась прямо под камерой.

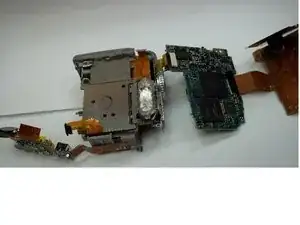

Теперь аккуратно снимите переднюю плату и поверните обе — заднюю и переднюю — на 180 градусов так, чтобы они оказались непосредственно над камерой (Фото 2).
Шаг 11

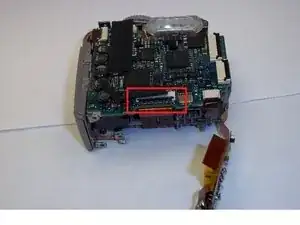

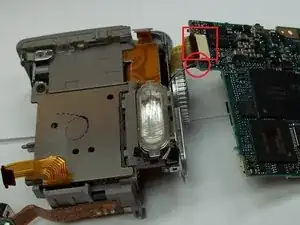

Поднимите чёрный фиксатор и аккуратно вытяните шлейф.
Снимите провода, захватив белую пластиковую колодку пинцетом и мягко потянув, пока она не освободится.
Примечание: Провода, отмеченные красным кругом, подключены с противоположной стороны по отношению к шлейфу.
Шаг 12

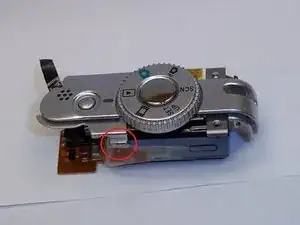

Используя кончик пинцета, поочерёдно нажимайте на защёлкивающие механизмы, чтобы освободить корпус вспышки.
После освобождения корпуса вспышки аккуратно потяните вверх, чтобы снять его.
Примечание: Возможно, придётся пошевелить корпус вспышки взад‑вперёд, чтобы освободить плату, расположенную внизу корпуса вспышки.
Шаг 13

Снимите ленту, чтобы освободить верхнюю половину.

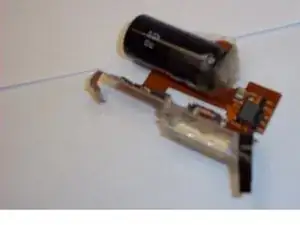

Половина с платой — это встроенная вспышка.
Вы успешно сняли встроенную вспышку!!
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
