Замена платы ЖК-дисплея Nikon D70

Используйте кончик пальца, чтобы потянуть рычаг освобождения аккумулятора к центру D70.

Откройте крышку отсека аккумулятора и отведите её от нижней крышки.

Извлеките аккумулятор из D70.

Возможно, придётся слегка пошевелить аккумулятор при извлечении, чтобы освободить его из гнезда в корпусе.

Удалите два винта Phillips длиной 4,8 мм, крепящих заднюю крышку со стороны аккумулятора к D70.

Удалите два винта Phillips длиной 4,8 мм, крепящих заднюю крышку со стороны разъёмов к D70.

Используйте ноготь, чтобы поднять фиксирующую защёлку разъёма ленточного кабеля ЖК-дисплея.

Убедитесь, что вы поднимаете именно фиксатор, а не тянете разъём, припаянный к плате.

Извлеките ленточный кабель платы ЖК-дисплея из разъёма.

Осторожно отогните боковые части задней крышки от корпуса D70.

Снимите заднюю крышку с корпуса D70, следя за тем, чтобы не зацепить ленточный кабель платы ЖК-дисплея.

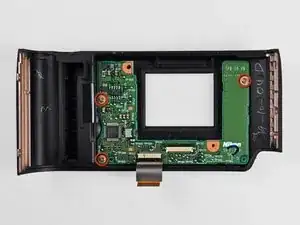

На этом этапе виден конденсатор, и его открытые контакты выделены красной рамкой на втором изображении. Хотя контакты расположены в углублении, будьте осторожны, чтобы не прикоснуться к ним и не получить удар током.

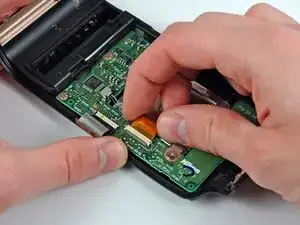

Используйте ногти большого пальца, чтобы сдвинуть фиксатор ленточного кабеля в сторону ЖК-дисплея.

Не извлекайте полностью фиксатор ленточного кабеля. Он должен сдвинуться примерно на 1 мм и остановиться. Убедитесь, что вы давите именно на фиксатор, а не на разъём.

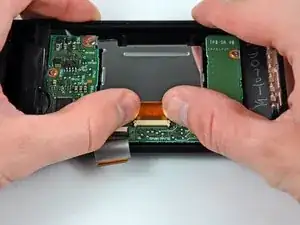

Извлеките ленточный кабель ЖК-дисплея из разъёма.

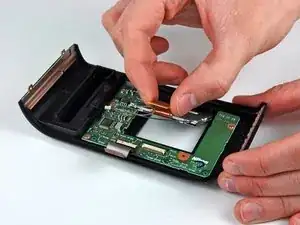

Используйте пару пинцетов, чтобы отсоединить разъём подсветки ЖК-дисплея от его гнезда.

Может помочь слегка пошевелить разъём при его извлечении из гнезда.

Удалите два винта Phillips длиной 4,8 мм, крепящих кронштейн ЖК-дисплея к задней крышке.

Поднимите кронштейн ЖК-дисплея из задней крышки.

Извлеките блок ЖК-дисплея из задней крышки.

Перед сборкой убедитесь, что лицевая сторона ЖК-дисплея и внутренняя сторона прозрачной крышки ЖК-дисплея полностью чистые, так как любая пыль или отпечатки пальцев, попавшие внутрь, будут отлично видны при включении устройства.

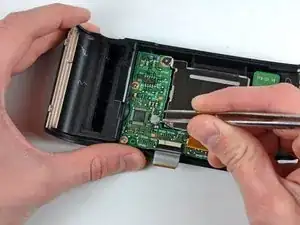

Удалите три винта Phillips длиной 3,1 мм, крепящих плату ЖК-дисплея к задней крышке.

Извлеките плату ЖК-дисплея из задней крышки.
