Замена петель ремня Nikon D70

С помощью кончика пальца потяните защёлку фиксации аккумулятора к центру D70.

Откройте крышку батарейного отсека и поверните её от нижней крышки.

Выньте аккумулятор из D70.

Возможно, потребуется покачивать аккумулятор при вытягивании, чтобы освободить его из гнезда в корпусе.

Удалите следующие восемь винтов, крепящих нижнюю крышку к D70:

Шесть крестообразных винтов 5,8 мм

Один крестообразный винт 10,7 мм

Один крестообразный винт 8,2 мм

Осторожно потяните нижнюю крышку, чтобы отделить её от корпуса D70.

Снимите нижнюю крышку с D70.

Снимите два крестообразных винта 4,8 мм, крепящие со стороны батареи заднюю крышку к D70.

Снимите два крестообразных винта 4,8 мм, крепящие со стороны разъёма заднюю крышку к D70.

Используйте ноготь, чтобы перевести вверх защёлку ZIF на разъёме ленточного кабеля ЖК‑дисплея.

Убедитесь, что вы открываете фиксатор, а не тянете против самого разъёма, установленного на плате.

Выньте ленточный кабель платы ЖК‑дисплея из его разъёма.

Осторожно оттяните боковины задней крышки от корпуса D70.

Снимите заднюю крышку с корпуса D70, следя за ленточным кабелем ЖК‑дисплея, который может зацепиться.

На этом этапе виден конденсатор, его оголённые контакты выделены красным на втором изображении. Хотя они утоплены, будьте осторожны и не прикасайтесь к контактам, чтобы избежать удара током.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть блок вспышки в отмеченной на картинке точке.

Снимите два крестообразных винта 4,3 мм, крепящих верхний край передней крышки к верхней крышке.

Снимите два крестообразных винта 4,3 мм на лицевой стороне передней крышки.

Используйте острую часть металлической лопатки или лезвие бритвы, чтобы вырезать наклейку в центре переключателя авто/ручной фокусировки.

Удалите винт с цилиндрической головкой 6,3 мм из центра переключателя авто/ручной фокусировки.

Оттяните переключатель авто/ручной фокусировки от передней крышки.

Если присутствует, снимите пластиковую крышку с байонета объектива.

Оттяните переднюю крышку от D70.

Удалите крестообразный винт 5,7 мм в верхнем углу отсека для батареи.

Удалите крестообразный винт 4,2 мм, крепящий нижний край рукоятки к передней части D70.

Снимите рукоятку с D70.

Не прикасайтесь к оголённым точкам пайки под рукояткой, так как в этой области прикреплён конденсатор. Точки присоединения для розового и синего выводов конденсатора отмечены жёлтым на втором изображении.

Удалите серебряный крестообразный винт, крепящий крышку разъёма к боковой части D70.

Снимите крышку разъёма с D70.

Касайтесь оголёнными выводами инструментa для разрядки конденсатора к розовому и синему выводам конденсатора, припаянным к плате рядом с лампой автофокуса.

На этом этапе конденсатор должен быть разряжен. Избегайте прикосновения к оголённым выводам, чтобы не получить удар, если конденсатор всё ещё частично заряжен.

Аккуратно выпаяйте чёрный, серый, белый и оранжевый провода (выделены красным) с боковой части платы рядом с лампой автофокуса.

Немного подогрейте соединение каждого вывода паяльником, одновременно применяя слабое натяжение к проводу пинцетом.

Не перегревайте плату. Также следите, чтобы боковой стороной паяльника случайно не расплавить пластиковый корпус.

Повторяйте процесс, пока все четыре вывода не будут выпаяны.

На этом шаге Вам предстоит выпаять четыре провода, показанные на фото. Отметьте провода маркером или краской, чтобы не перепутать их расположение, так как каждая пара выводов практически идентична.

Выпаяйте четыре провода, обведённые красным, используя ту же процедуру, что и на предыдущем шаге.

Не применяйте слишком много тепла к контактам при выпаивании, так как лента-шлейф, к которой они припаяны, очень хрупкая и легко плавится.

Если есть, удалите кусок ленты, закрывающий разъём ленты-шлейфа (обведён красным).

Используйте ноготь, чтобы поднять фиксирующий откидной зажим ZIF.

Убедитесь, что Вы поднимаете фиксирующий откидной зажим ZIF, а не сам разъём.

Аккуратно вытащите ленту-шлейф прямо из её разъёма.

Снимите винт с крестообразной шлицей, крепящий верхнюю крышку к D70 вблизи диска режимов.

Снимите следующие два винта, крепящие верхнюю крышку к D70 возле кнопки спуска:

Один чёрный винт Phillips 4.8 мм

Один серебристый винт Phillips 4.2 мм

Снимите два винта Phillips 7.3 мм, крепящие верхний корпус к D70 рядом с окуляром.

Снимите винт Phillips 4.7 мм, находящийся под верхней крышкой рядом с кнопкой спуска.

Выпаяйте тонкий чёрный провод (обведён красным) от платы DC/DC.

Не перегревайте плату DC/DC в процессе.

Осторожно приподнимите верхнюю крышку в области диска режимов, одновременно отводя ленту диска режимов от основания объектива.

Снимите верхнюю крышку с D70, следя за тем, чтобы не зажать провода.

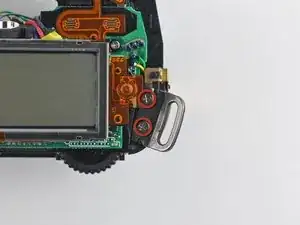

Снимите два винта Phillips, крепящие каждое крепление ремня к корпусу D70.

Снимите петли ремня.
