Замена крышки портов Nikon D70

Используйте кончик пальца, чтобы потянуть язычок фиксатора батареи в сторону центра D70.

Откройте крышку отсека батареи и поверните её от нижней крышки.

Выньте батарею из D70.

Возможно, потребуется покачивать батарею при вытягивании, чтобы освободить её из отсека корпуса.

Удалите следующие восемь винтов, крепящих нижнюю крышку к D70:

Шесть винтов Phillips 5,8 мм

Один винт Phillips 10,7 мм

Один винт Phillips 8,2 мм

Осторожно потяните нижнюю крышку, чтобы отделить её от корпуса D70.

Снимите нижнюю крышку с D70.

Удалите два винта Phillips 4,8 мм, крепящих со стороны батареи заднюю крышку к D70.

Удалите два винта Phillips 4,8 мм, крепящих со стороны портов заднюю крышку к D70.

Используйте ноготь, чтобы откинуть фиксирующую планку ZIF в разъёме ленточного кабеля ЖК-экрана.

Убедитесь, что вы открываете фиксатор, а не тянете за разъём, установленный на плате.

Вытяните ленточный кабель платы ЖК-экрана из его разъёма.

Осторожно оттяните боковые части задней крышки от корпуса D70.

Снимите заднюю крышку с корпуса D70, следя за тем, чтобы ленточный кабель ЖК-экрана не застрял.

На этом этапе виден конденсатор, а его оголённые контакты выделены красной рамкой на второй фотографии. Несмотря на то что они утоплены, будьте осторожны и не касайтесь контактов, чтобы избежать поражения током.

Используйте пластиковый инструмент для вскрытия, чтобы осторожно поддеть блок вспышки в точке, показанной на фото.

Удалите два винта Phillips 4,3 мм, крепящих верхний край передней крышки к верхней крышке.

Удалите два винта Phillips 4,3 мм на лицевой части передней крышки.

Используйте острый конец металлической лопатки или лезвие бритвы, чтобы вырезать наклейку в центре переключателя авто/ручной фокусировки.

Удалите направляющий винт Phillips 6,3 мм из центра переключателя авто/ручной фокусировки.

Оттяните переключатель авто/ручной фокусировки от передней крышки.

Если присутствует, снимите пластиковую крышку с байонета объектива.

Оттяните переднюю крышку от D70.

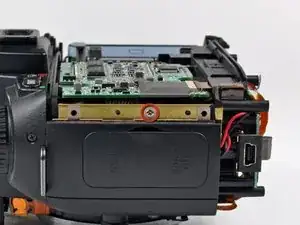

Удалите серебристый винт Phillips 3,8 мм, крепящий крышку порта к боковой части D70.

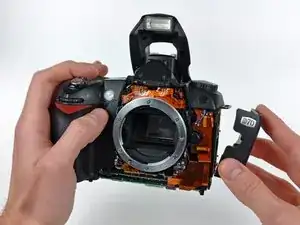

Снимите крышку порта с D70.
