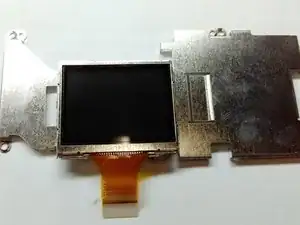

Замена ЖК-экрана Canon EOS Digital Rebel (300D)

Снимите окуляр, аккуратно подталкивая его вверх, чтобы он не мешал при финальном снятии задней крышки с корпуса камеры.

Удалите три крестообразных винта 1/8" с нижней части задней крышки.

Откройте отсек CF-карты, сдвинув его вверх и откинув от корпуса камеры.

Удалите два крестообразных винта 3/16" по бокам отверстия отсека CF-карты.

Удалите черные винты с левой резиновой накладки камеры — обратите внимание, что вверху винт 5/16", а внизу винт 3/16".

Помогая себе отверткой или пластиковым инструментом для вскрытия, снимите резиновое покрытие с левой стороны камеры.

Острым инструментом снимите мягкую заглушку, закрывающую винт.

Удалите крестообразный винт 3/16".

Используйте пластиковый инструмент для вскрытия, чтобы помочь отсоединить заднюю крышку от корпуса камеры.

Осторожно приподнимите заднюю крышку от корпуса камеры слева направо.

Найдите разъем, который фиксирует плоский кабель на основной плате. Разблокируйте разъем, аккуратно поднимая его чёрную часть с той стороны, откуда в него входит плоский кабель.

Вытащите плоский кабель из разъема — задняя крышка полностью отделится от камеры.

Примечание: я приклеил каждую из винтов на их исходные места на снятой задней крышке, чтобы не потерять и не перепутать их.

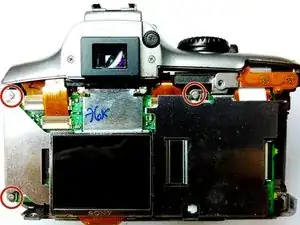

Удалите три крестообразных винта 1/8", удерживающих каркас ЖК-экрана на корпусе камеры.

Отсоедините кабель питания от основной платы.

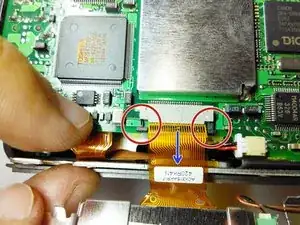

Разблокируйте разъем плоского кабеля, выдвинув его чёрные кромки.

Выньте плоский кабель из разъема на основной плате.
