Замена основной платы RCA CC310
Это руководство поможет вам заменить неисправную плату. Для завершения ремонта вам необходимо уметь паять сложные соединения и отслеживать множество различных разъемов, которые будут отключены в процессе удаления.
Шаг 1
Удалите шесть винтов Phillips #0 размером 7.9 мм на задней и нижней части.
Удалите один винт Phillips #0 размером 3.8 мм на нижней части.
Удалите два винта Phillips #0 размером 7.5 мм на задней и нижней части.
Шаг 2
Удалите винт Phillips #1 размером 5.8 мм с панели боковой кнопки.
Переместите видоискатель вправо и удалите винт Phillips #0 размером 7.9 мм.
Шаг 3
Подденьте по шву на верхней стороне рядом с кнопками с помощью лопатки.
Шаг 4
Отодвиньте левую панель от остального видеокамеры.
Отключите красный провод колонок, расположенный на задней части устройства.
Будьте осторожны, не тяните слишком сильно. Динамический кабель все еще подключен к панели и может порваться.
Шаг 5
Оттяните пластиковые вкладки вдоль краев платы.

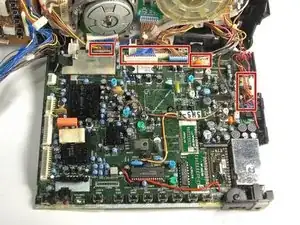

Отключите все кабели вдоль левой стороны платы.
Шаг 6
Отключите все кабели вдоль нижней части платы.
Отодвиньте плату от видеокамеры.
Шаг 7

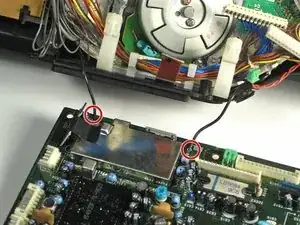

Отпаяйте два черных провода, удерживающих плату на видеокамере, с помощью паяльника.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
