Разборка камеры Rideye

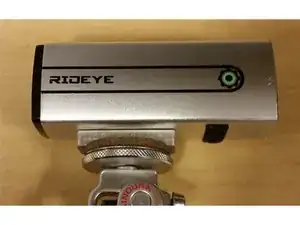

Это базовая камера Rideye. У меня есть собственное крепление, но снимать его с камеры для этого ремонта не обязательно.

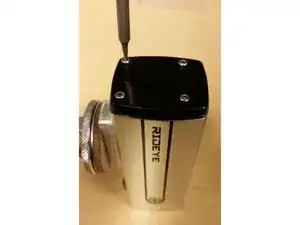

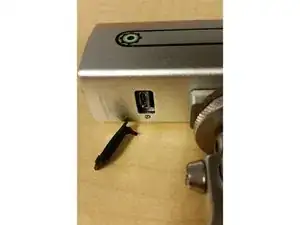

Используйте шестигранную отвертку 1,5 мм, чтобы отвинтить четыре винта с задней стороны.

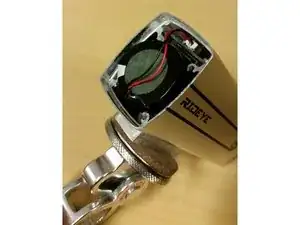

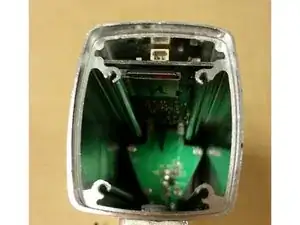

Теперь у вас есть доступ к батарее и microSD карте.

Если хотите, вы можете заменить microSD карту на карту другой емкости. Вы также можете извлечь существующую microSD карту, поместить ее в картридер и подключить к компьютеру. Это поможет вам проверить записи и увидеть, когда камера перестала работать, хотя не обязательно, почему.

Отключите и извлеките батарею, всегда будьте осторожны, не tugging за провода (хотя мы все это делаем).

К сожалению, контакты на разъеме очень маленькие, поэтому измерить напряжение на батарее сложно.

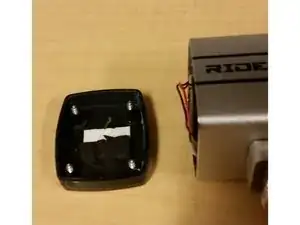

Внизу отсека для батареи находятся четыре винта. Вам не нужно их откручивать.

Как основная плата, объектив и окружающая отделка удерживаются вместе, чтобы батарея не выталкивала их? Да, клеем.

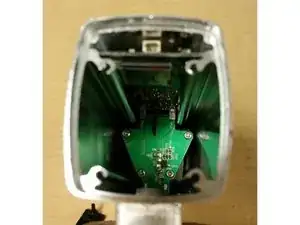

Основная плата удерживается на своем месте горячим клеем в передних углах (извините, я уже удалил его перед фотографированием).

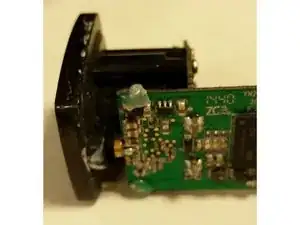

Судя по белым трещинам на пластике и шероховатой текстуре его поверхности, похоже, что на окружность объектива был нанесен какой-то цианоакрилат (суперклей).

Вам нужно снять верхнюю кнопку, чтобы вытянуть основную плату. Она просто отрывается.

Пока мы здесь, снимите крышку порта зарядки, чтобы она не повредилась от тепла. И это тоже аккуратно вынимается.

Да, "внутренности." Действительно технический термин.

Чтобы снять внутренний модуль основной платы, плату подключения USB, объектив и окружность объектива (теперь вы понимаете, почему я назвал это "внутренностями."), вам нужно ослабить цианоакрилат и горячий клей.

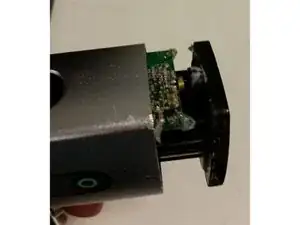

К счастью, цианоакрилат плохо связывается с алюминиевым корпусом, так что сильный удар по окружности объектива, вероятно, ее ослабит. Моя камера уже упала, так что я предполагаю, что она ослабла тогда, а не то, что я действительно разобрал ее другим, менее оптимальным способом.

Ослабить горячий клей — это просто вопрос его повторного нагрева. Нагрейте верхние передние стороны корпуса с помощью любого нагревательного источника. Я использовал маленькую газовую горелку, но вы, вероятно, можете использовать фен, хотя у него нет такой точности, или паяльную станцию (на фото).

Во время нагрева внешней стороны корпуса нажмите на основную плату сзади, пока не почувствуете, что она сдвинулась, и вытолкните все вперед.

Не нужно говорить, что будьте осторожны, не повредите окружность объектива. Если вы нагрели ее настолько сильно, горячий клей уже расплавился.

Если вы думаете, что расплавили горячий клей, но основная плата все еще не сдвигается, нажмите (или ударьте) окружность объектива обратно к центру камеры, чтобы попытаться освободить цианоакрилат, осторожно относитесь к горячему алюминию.

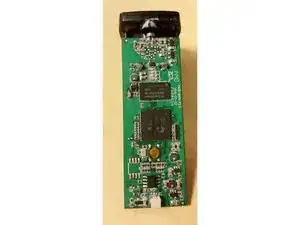

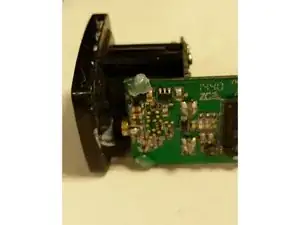

Посмотрите на основную плату. Есть ли что-то неправильное или обесцвеченное? Может быть, там проблема. В моем случае была коррозия от воды в различных местах. Но что было действительно повреждено?

Хотя напряжение батареи измерялось в разумных 3,6 вольта, она была мертва. Временное подключение полностью заряженной батареи (у вас есть запасные литий-ионные батареи, не так ли?) показало один особенно горячий компонент. Да, будьте осторожны при прикосновении к компонентам на основной плате, проверяйте и обнюхивайте на наличие характерного запаха дыма или перегрева.

Как только вы определите, какой компонент может быть неисправен, удалите и замените его. Если у вас нет заменителя, все равно удалите его и протестируйте, чтобы увидеть, насколько хорошо она может работать без него.

В моем случае я удалил один компонент, но на самом деле это был соседний конденсатор, который сильно нагревался. Удаление этого конденсатора вернуло некоторую функциональность — светодиоды действительно загорелись. Замена оригинального компонента и установка нового конденсатора вновь все восстановила.

Чтобы заново установить основную плату, нанесите горячий клей на передние углы основной платы. Если вы попытаетесь нанести клей на внутреннюю сторону корпуса, клей будет сжат вдоль дорожек и затвердеет, прежде чем вы сможете полностью вставить основную плату.

Если вы сделаете это достаточно быстро, вы сможете нанести горячий клей и вставить основную плату до того, как горячий клей затвердеет. В противном случае нагрейте корпус снова, чтобы размягчить горячий клей.

По желанию вы можете нанести либо горячий клей, либо силиконовый герметик на внутренние края окружности объектива. Силикон проще, так как он не затвердеет, пока вы не будете его вдавливать. С горячим клеем вам нужно будет нагреть всю переднюю часть корпуса.

Вы также можете использовать цианоакрилат на окружности объектива, так как он более доступен, но он менее водонепроницаем и менее гибкий.

Это по-прежнему не делает переднюю сборку водонепроницаемой — объектив просто вставляется в окружность объектива. Он может быть водонепроницаем или нет, а водонепроницаемость камеры выходит за рамки данного руководства.

Цель приклеивания окружности объектива — снизить момент, который испытывает плата подключения USB, так как батарея выталкивает ее сзади.
