Замена экрана Rexing V1P Plus
Если видео с передней/задней камеры устройства не отображается на экране или устройство вообще ничего не показывает, экран устройства мог быть повреждён или неисправен. В этом руководстве показано, как снять и заменить ЖК-экран видеорегистратора Rexing V1P Plus.
Для этой замены требуется извлечение аккумулятора устройства. Аккумулятор в Rexing V1P Plus не держит заряд долго без подключения к источнику питания. Чтобы убедиться, что аккумулятор безопасно извлечь, оставьте устройство отключённым от сети на короткое время, чтобы разрядить остаточный заряд.
Для этой замены требуется использование паяльника. Если у Вас нет опыта работы с паяльником, рекомендуется дополнительно изучить материал, чтобы ознакомиться с использованием этого инструмента.
Шаг 1
Начните с ориентации устройства экраном вниз.
Удалите четыре винта 6 мм на задней стороне устройства с помощью креста Phillips #00.
Шаг 2
Снимите заднюю крышку устройства и отложите её в сторону.
Поверните устройство на 180 градусов так, чтобы камера была обращена к Вам.
Шаг 3
Удалите два винта 5 мм рядом с объективом, используя крестовую отвёртку Phillips #00.
Шаг 4
Снимите два регулировочных элемента угла камеры с боковой стороны устройства и аккуратно выньте объектив.
Шаг 5
Удалите два винта 5 мм, фиксирующие кронштейн поддержки камеры, с помощью крестообразной отвёртки Phillips #00.
Шаг 6
Аккуратно снимите пластиковую рамку с её прежнего закреплённого положения на материнской плате.
Она будет свободно лежать вокруг белой ленточной шлейф-ленты камеры.
Поверните устройство на 180 градусов так, чтобы камера была обращена от Вас.
Шаг 7
Осторожно отогните клейкий материал, закрывающий соединение ленточного кабеля.
Шаг 8
Используя плоскую отвёртку 1.5 мм или другой монтажный инструмент, аккуратно отогните чёрный фиксатор ZIF, чтобы освободить ленточный кабель.
После открытия разъёма вытяните ленточный кабель, чтобы снять его.
Шаг 10

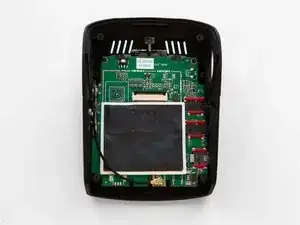

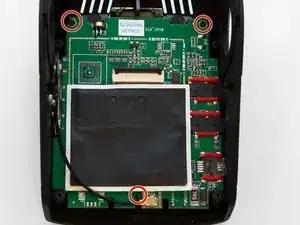

С помощью крестообразной отвёртки Phillips #00 удалите три винта 3.5 мм, фиксирующие материнскую плату в корпусе.
Шаг 11

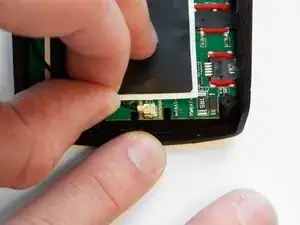

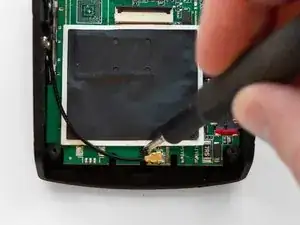

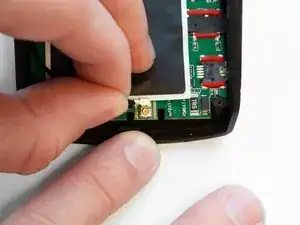

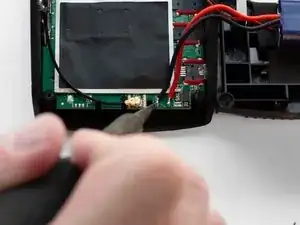

Потяните чёрный антенный провод с золотой заглушкой прямо вверх, чтобы отсоединить его от материнской платы.

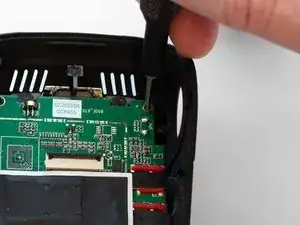

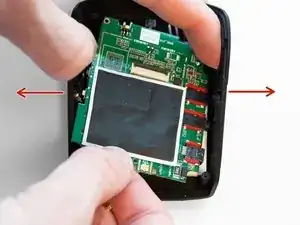

Разведите корпус пальцами, чтобы освободить место для извлечения материнской платы.
Это необходимо, чтобы освободить подключённые порты от их монтажных мест в корпусе.
Шаг 12

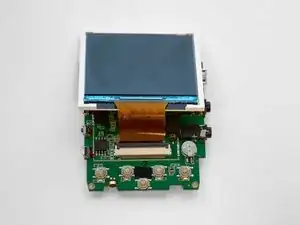

После отделения от корпуса переверните материнскую плату так, чтобы экран оказался сверху.
Поверните материнскую плату так, чтобы экран свисал над верхней частью платы, как показано на втором изображении.
Шаг 13

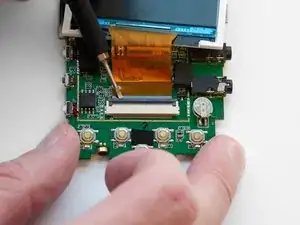

Используя плоскую отвёртку 1.5 мм, отогните чёрный фиксатор ZIF, чтобы освободить ленточный кабель.

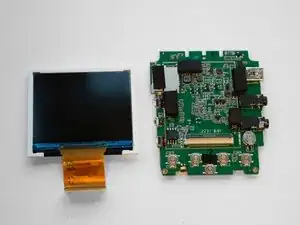

Вытяните ленточный кабель, чтобы снять его.
Заключение
Для повторной сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
