Замена объектива Sharper Image SVC430

Перед началом выключите устройство.

Большим пальцем нажмите на рычаг с надписью «open», одновременно подталкивая защёлку вверх другим большим пальцем.

Как только защёлка освободится, просто снимите переднюю часть водонепроницаемого корпуса и выдвиньте камеру.

Найдите нижнюю часть устройства.

Теперь, используя металлическую отвёртку, выкрутите винт внизу устройства.

Эта панель должна сниматься легко, не применяйте чрезмерное усилие.

Используйте пластиковый инструмент для открытия, чтобы поддеть пластиковую панель сверху камеры.

Найдите два винта на верхней части устройства.

Используйте отвёртку JIS J0, чтобы выкрутить два винта на верхней части устройства.

Используйте пластиковый инструмент для открытия, чтобы снять заднюю панель.

Задняя панель легко снимется.

Используйте металлическую отвёртку, чтобы выкрутить винт с задней стороны устройства.

Используйте пластиковый инструмент для открытия, чтобы поддеть переднюю панель устройства.

Отвёрткой выкрутите винт, расположенный под передней панелью.

Обращайтесь с устройством осторожно, так как к передней панели и половинкам присоединены провода.

Осторожно раздвиньте обе стороны устройства, чтобы открыть его внутреннюю часть.

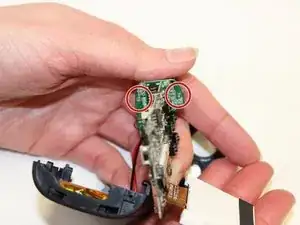

За объективом используйте металлическую отвёртку, чтобы выкрутить два винта, крепящие объектив к печатной плате.

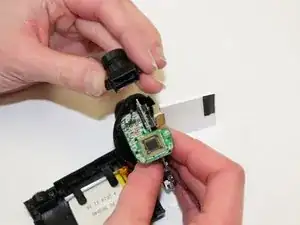

Объектив должен легко отойти от печатной платы.
