Замена объектива Samsung HMX-F90
Если внешний объектив видеокамеры HMX-F90 поцарапан или потрескан, его может потребоваться заменить. В этом руководстве показано, как снять внешний объектив.
Шаг 1
Оттяните фиксатор от батареи.
Сдвиньте батарею в сторону фиксатора, затем выньте батарею из видеокамеры.
Шаг 2
Поверните видеокамеру так, чтобы сторона с ремешком была обращена к Вам.
Найдите и отвинтите три винта Phillips #00 длиной 4,5 мм вокруг ручного ремешка.
Шаг 3
Поверните видеокамеру так, чтобы отсек для батареи был обращён к Вам.
В левом верхнем углу отсека для батареи выкрутите винт Phillips #00 длиной 4,5 мм.
Шаг 4
Переверните видеокамеру так, чтобы Вы смотрели на её нижнюю часть.
Найдите и удалите последние три винта Phillips #00 длиной 4,5 мм.
Шаг 5
Двумя руками отожмите боковой ремешок от остальной части видеокамеры.
Шаг 6

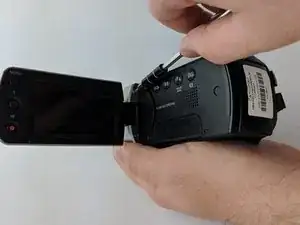

Поверните видеокамеру так, чтобы задняя часть была обращена к Вам. Затем откройте ЖК-экран.

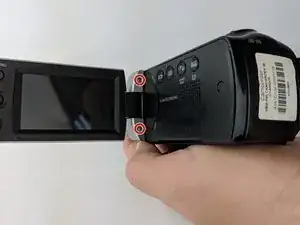

Найдите и отвинтите винты Phillips #00 длиной 4,5 мм в основании ЖК-экрана.
Шаг 7

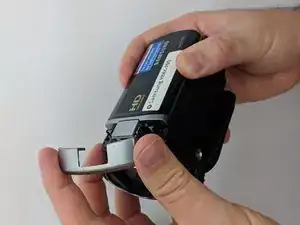

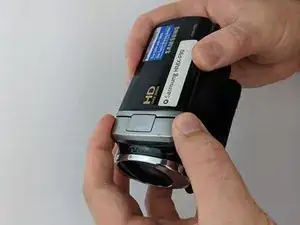

Закройте ЖК-экран. Затем поднимите серебристую панель от видеокамеры.
Шаг 8
Найдите и выкрутите два винта Phillips #00 длиной 3,5 мм на боковой стороне видеокамеры.
Шаг 9

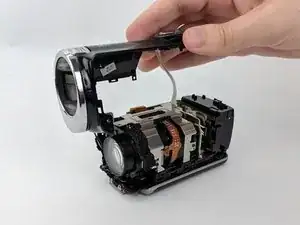

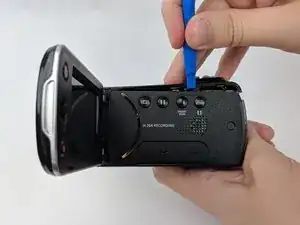

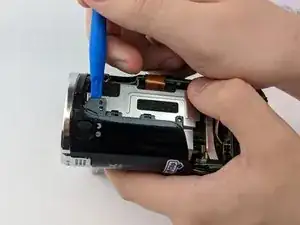

Постепенно подденьте внешний корпус с помощью монтажного инструмента.
Шаг 10

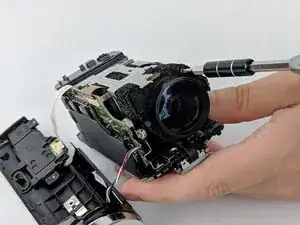

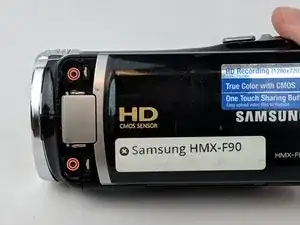

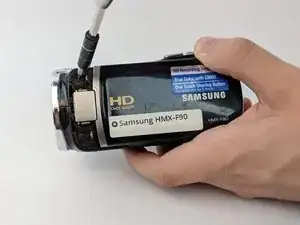

Найдите и выкрутите три винта Phillips #00 длиной 4 мм вокруг объектива.
Аккуратно снимите объектив.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
