Замена дисплея Samsung HMX-F90
Трещины или неисправные ЖК-экраны могут затруднить использование HMX-F90. Этот гид можно использовать для замены выдвижного ЖК-экрана.
Шаг 1

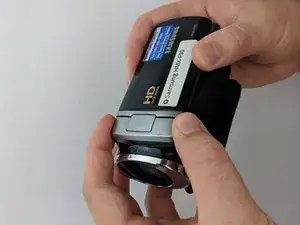

Поверните камкордер так, чтобы задняя часть была обращена к вам. Затем откройте ЖК-экран.

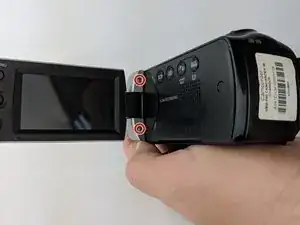

Найдите и удалите четыре винта Phillips #00 длиной 4.5мм в основании ЖК-экрана.
Шаг 2
Закройте ЖК-экран. Затем поднимите серебристую основу от камкордера.
Шаг 3

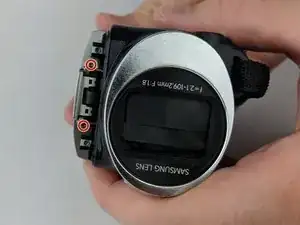

Поверните камкордер так, чтобы он смотрел на вас.

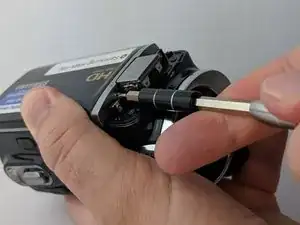

Найдите и удалите два винта Phillips #00 длиной 4.5мм.
Шаг 4

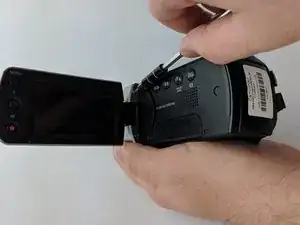

Откройте ЖК-экран и поверните его примерно на 90 градусов.
Найдите маленькую выемку для зацепления и используйте инструмент для поддевания, чтобы осторожно снять крышку ЖК-экрана.
Шаг 5

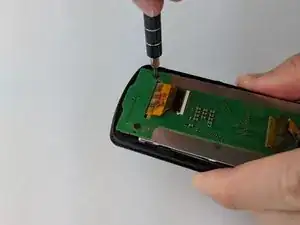

Найдите и удалите два винта Phillips #00 длиной 3.5мм, которые удерживают заднюю крышку.
Шаг 6

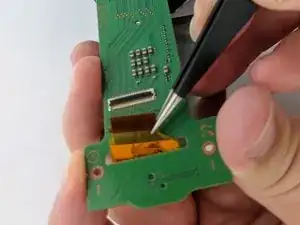

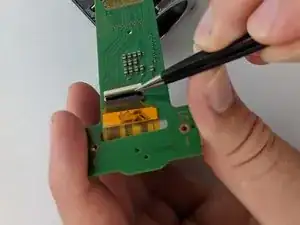

С помощью пинцета осторожно отсоедините серебристую скобу, удерживающую шлейф.

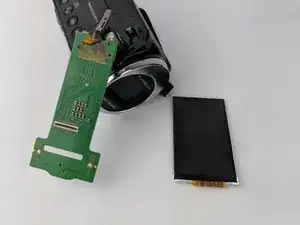

Постепенно вытяните шлейф через отверстие, чтобы удалить экран.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
