Замена кнопки записи Samsung HMX-F90
После многократного использования кнопки могут заедать или выходить из строя. Это руководство можно использовать для освобождения или замены кнопки записи.
Шаг 1

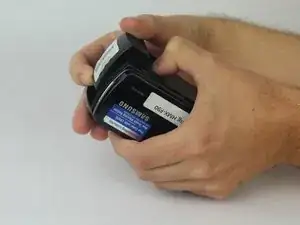

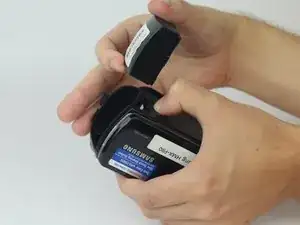

Оттяните фиксатор батареи от аккумулятора.

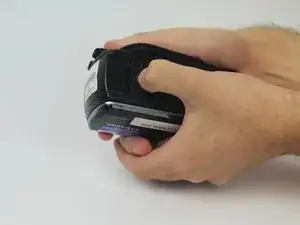

Сдвиньте аккумулятор в сторону фиксата, затем потяните аккумулятор, чтобы вынуть его из видеокамеры.
Шаг 2
Поверните видеокамеру так, чтобы сторона с ремнём была обращена к вам.

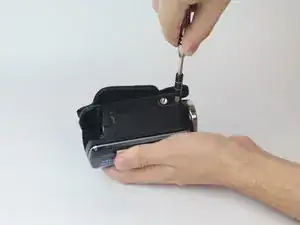

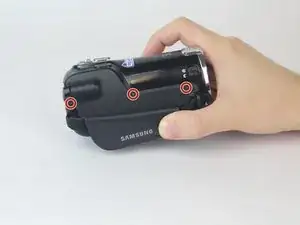

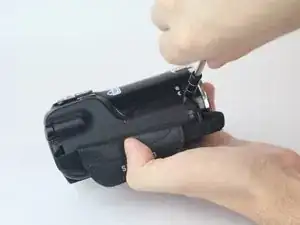

Найдите и выкрутите три винта Phillips #00 длиной 4,5 мм вокруг ручного ремня.
Шаг 3
Поверните видеокамеру так, чтобы отсек для аккумулятора был обращён к вам.

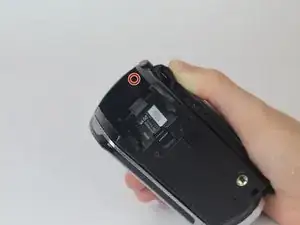

В верхнем левом углу отсека для аккумулятора найдите и выкрутите винт Phillips #00 длиной 4,5 мм.
Шаг 4

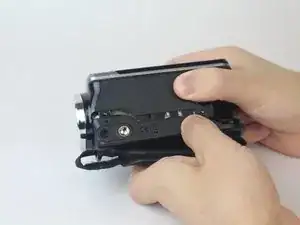

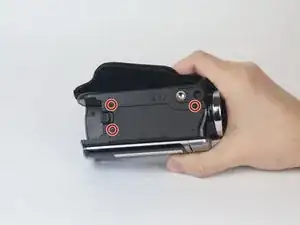

Поверните видеокамеру так, чтобы вы смотрели на её нижнюю часть.

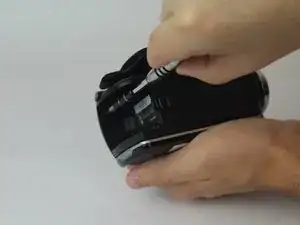

Найдите и выкрутите последние три винта Phillips #00 длиной 4,5 мм.
Шаг 5

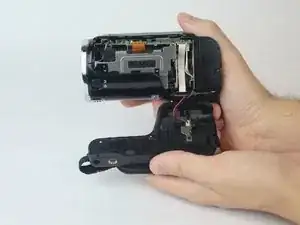

Двумя руками оттяните боковой ремень от остальной части видеокамеры.
Шаг 6

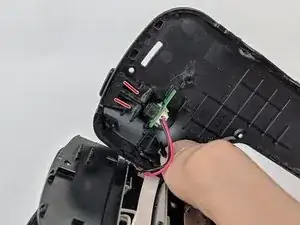

Найдите пластиковые защёлки кнопки записи.

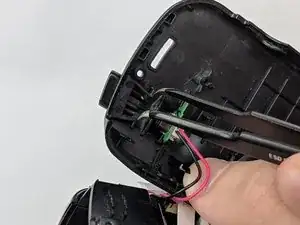

Пинцетом сожмите вместе две пластиковые защёлки и вытолкните кнопку наружу.

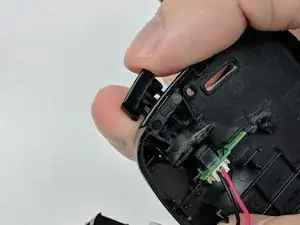

Покачивая и потянув, полностью выньте кнопку записи.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
