Замена объектива камеры Nikon Coolpix S3100

Удалите 8 винтов 2,46 мм с обеих сторон и снизу камеры, используя крестовую отвертку #000.

Снимите 2 винта с левой стороны. (изображение 1)

Снимите 4 винта снизу. (изображение 2)

Снимите 2 винта с правой стороны. (изображение 3)

Снимите чёрную крышку, поддев и потянув вверх большим пальцем левой руки. Удерживайте серебристую крышку большим пальцем правой руки.

Снимите серебристую крышку, поддев и подняв её большим пальцем левой руки. Держите камеру правым большим пальцем.

После обнажения внутренней платы красный и синий выводы в верхней центральной части могут дать сильный удар от заряженного конденсатора вспышки (серебристая банка слева от выводов). БУДЬТЕ ОСТОРОЖНЫ!

Удалите 2 винта 2,10 мм на передней части камеры, используя крестовую отвертку #000.

Снимите два винта.

Аккуратно потяните вверх, чтобы отсоединить рамку. (изображение 2)

Удалите 2 винта 2,10 мм с помощью крестовой отвертки #000.

Осторожно сдвиньте оранжевую плату вправо.

Поднимите экран, удерживая оба угла.

Аккуратно потяните влево, чтобы отсоединить от ZIF-коннектора.

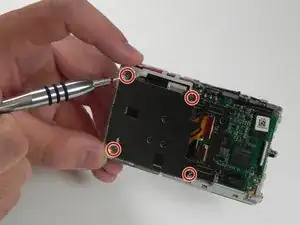

Удалите 4 винта 2,10 мм, используя крестовую отвертку #000.

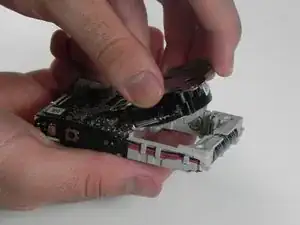

Аккуратно потяните затвор вверх.

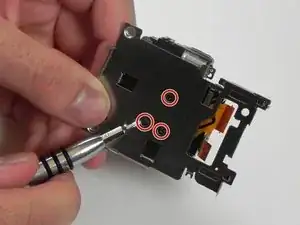

Удалите 3 винта 2,12 мм, используя крестовую отвертку #000.

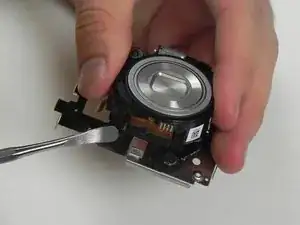

Используйте нейлоновую или металлическую лопатку, чтобы освободить объектив.

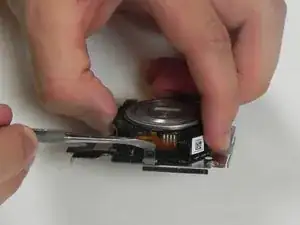

Повторите шаг 4 с противоположной стороны объектива.

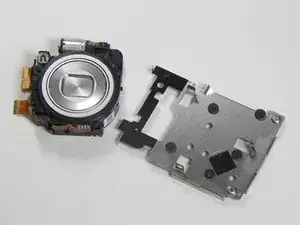

Объектив теперь отделён.
