Замена материнской платы Nikon Coolpix S33

Камеры

Если ваша камера не реагирует на попытки включения, возможно, вам потребуется заменить материнскую плату камеры. Это руководство поможет вам заменить материнскую плату, чтобы ваша камера снова работала.

Шаг 1

Снимите аккумулятор перед началом этого шага, чтобы избежать возможности электрического шока.

Удалите все четыре винта Torx T5 с внешней стороны камеры.

Удалите все три винта Torx T5, расположенные внизу камеры рядом с отсеком для аккумулятора.

Шаг 2

Удалите два винта, расположенные выше логотипов HDMI и USB, внутри отсека для аккумулятора камеры, используя отвертку JIS000.

Шаг 3

Используя пластиковый инструмент для открытия, аккуратно снимите заднюю крышку камеры.

Шаг 4

Убедитесь, что вы выполнили шаги по снятию задней крышки камеры перед заменой ЖК-экрана. Это руководство охватывает только замену ЖК-экрана.

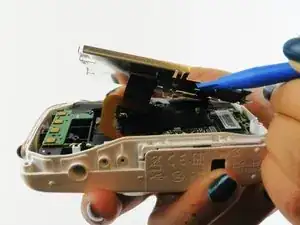

Используя пластиковый инструмент для открытия, извлеките ЖК-экран из его места внутри камеры.

Шаг 5

Перед тем как извлечь ЖК-экран из камеры, необходимо отсоединить шлейф, который соединяет экран с камерой.

Аккуратно вытяните шлейф из его посадочного места. Вы должны уметь удалить его без использования каких-либо инструментов.

Шаг 6

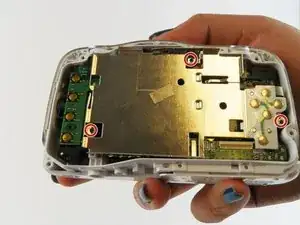

Удалите все три винта Torx 15''. Аккуратно приподнимите держатель ЖК-экрана, используя пластиковый инструмент для открытия.

Снимите соединительную ленту под держателем ЖК-экрана, чтобы полностью его отсоединить.

Шаг 7

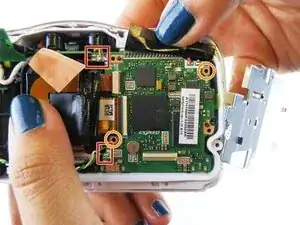

Отогните черную изоляционную ленту и отключите шлейфы от материнской платы.

Отключите провода от материнской платы.

Удалите два винта Philips 15'', как показано на изображении, используя отвертку Philips.

Шаг 8

Аккуратно приподнимите материнскую плату, используя пластиковый инструмент для

Перевод руководства с ifixit.com
