Nikon Coolpix S230 Замена объектива

Убедитесь, что камера выключена и аккумулятор извлечён.

С помощью отвертки Phillips #000 выкрутите четыре 2‑мм винта со стороны камеры.

Снимите два 3‑мм винта с другой стороны камеры.

Наконец, выкрутите три 4‑мм винта с нижней части камеры.

Вставьте пластиковый инструмент для вскрытия в зазор между передней и задней частями корпуса внизу камеры и проведите им вдоль нижней стороны. Продолжайте вдоль следующей стороны, чтобы отделить заднюю часть корпуса.

При необходимости продолжайте вдоль третьей и четвёртой сторон, пока корпус не начнёт легко расцепляться.

Снимите заднюю крышку корпуса.

Аккуратно отогните ЖК‑экран, чтобы открыть два оранжевых шлейфа, соединяющих экран с камерой.

С помощью пинцета аккуратно поднимите синюю фиксирующую заслонку, удерживающую оранжевый ленточный кабель. (Заслонка видна в открытом положении на втором фото)

Медленно покачивая шлейф туда‑обратно, вытяните его из разъёма с нулевым усилием вставки (ZIF), чтобы отсоединить кабель.

С помощью пинцета поднимите чёрную фиксирующую заслонку, удерживающую больший оранжевый ленточный кабель.

Как и раньше, аккуратно извлеките шлейф из ZIF‑разъёма.

Отведите ЖК‑экран от камеры.

Поднимите плату с кнопками, осторожно выщёлкнув её из разъёма.

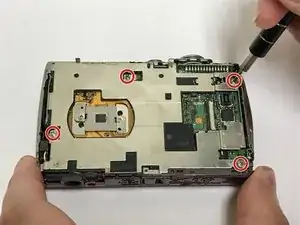

С помощью отвертки Phillips #000 выкрутите четыре 4‑мм винта из металлической пластины.

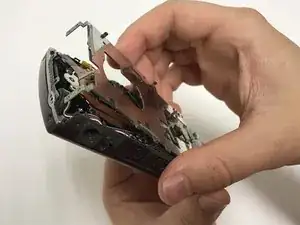

Поднимите пластину с камеры, чтобы открыть материнскую плату.

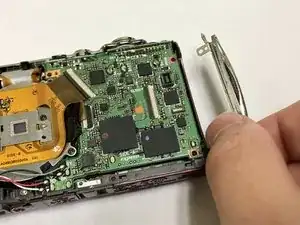

После снятия пластины металлическая крепёжная деталь для ремешка на боку камеры больше не будет закреплена на устройстве и должна быть отложена в сторону.

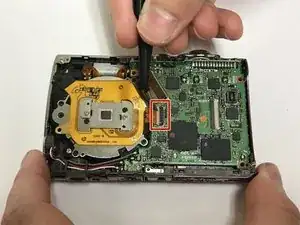

С помощью пинцета поднимите чёрную фиксирующую заслонку для большого шлейфа, соединяющего материнскую плату с объективом.

Далее аккуратно вытяните шлейф из ZIF‑разъёма.

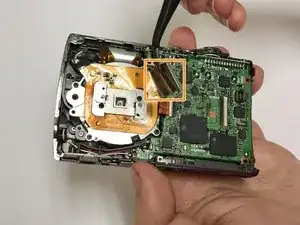

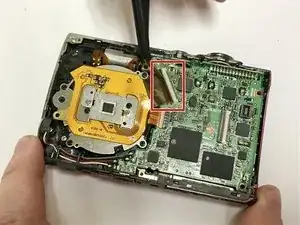

С помощью пинцета поднимите бежевую фиксирующую заслонку для меньшего оранжевого шлейфа, который соединяет материнскую плату с объективом.

Аккуратно вытяните оранжевый ленточный кабель из ZIF‑разъёма при помощи пинцета.

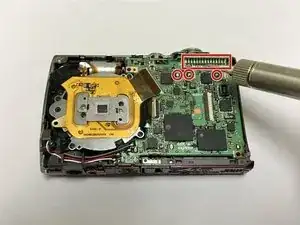

Удалите припой с помощью паяльника, следуя инструкциям в этом руководстве.

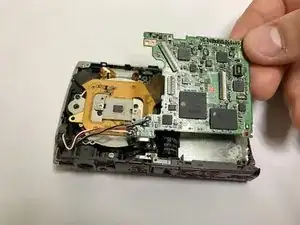

Поднимите материнскую плату с камеры, чтобы оголить сборку объектива.

Материнская плата всё ещё прикреплена к камере проводами, идущими к динамику и микрофону.

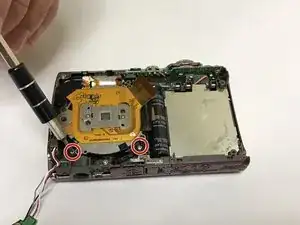

С помощью отвертки Phillips #000 выкрутите два видимых 5‑мм винта, которые крепят объектив к камере.

Удалите третий 5‑мм винт, аккуратно приподняв большой ленточный кабель, прикреплённый к объективу.

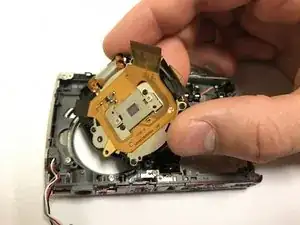

Поднимите сборку объектива из камеры.
