Замена кнопки затвора камеры Nikon Coolpix S3100
Кнопка затвора, похоже, malfunction, не работает или не поворачивается. Этот гид поможет вам понять проблему.
Шаг 1
Удалите винты 8-2,46 мм с обеих сторон и снизу камеры с помощью отвертки Phillips #000.

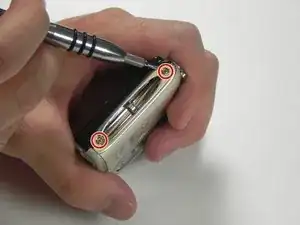

Удалите 2 винта с левой стороны. (картинка 1)

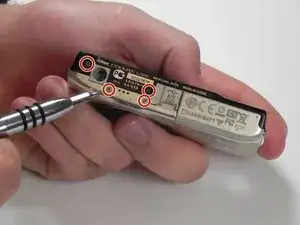

Удалите 4 винта с нижней стороны. (картинка 2)

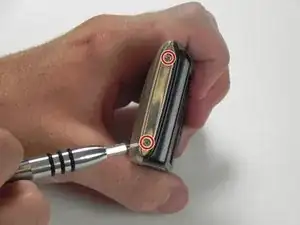

Удалите 2 винта с правой стороны. (картинка 3)
Шаг 2

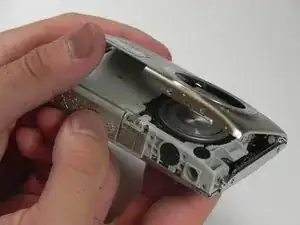

Удалите черную крышку, тянув вверх левым большим пальцем. Удерживайте металлическую крышку правым большим пальцем.
Удалите металлическую крышку, подняв вверх левым большим пальцем. Удерживайте камеру правым большим пальцем.
Как только внутренний печатная плата будет обнажена, красные и синие провода в верхней части могут вызвать сильный удар от заряженного конденсатора вспышки (металлическая банка слева от клемм). БУДЬТЕ ОСТОРОЖНЫ!
Шаг 3

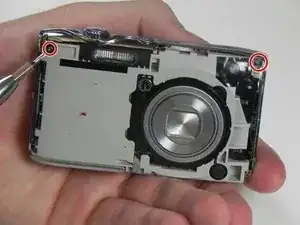

Удалите винты 2-2,10 мм спереди камеры с помощью отвертки Phillips #000.
Удалите два винта.

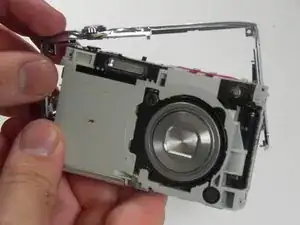

Осторожно потяните вверх, чтобы отсоединить рамку. (картинка 2)
Шаг 4

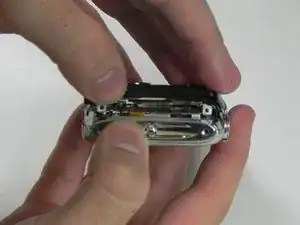

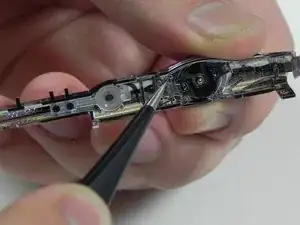

Поверните и удерживайте кнопку затвора влево, а с помощью пинцета осторожно удалите пружину.
Будьте очень осторожны при обращении с пружиной, так как она может выскользнуть из пинцета.
Шаг 5

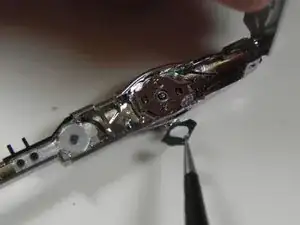

Осторожно удалите черную клейкую ленту.
Шаг 6

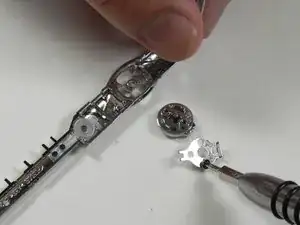

Удалите 2-2,90 мм с помощью отвертки Phillips #000.
Шаг 7
Кнопка затвора камеры теперь разобрана.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
