Замена платы управления кнопками Nikon Coolpix S230
Если кнопки на вашем Coolpix S230 не работают должным образом, возможно, плата управления кнопками повреждена. Этот гид покажет вам, как заменить плату, соединяющую кнопки с материнской платой.
Шаг 1
Убедитесь, что камера выключена, и аккумулятор извлечен.

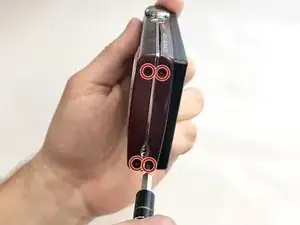

С помощью отвертки Philips #000 удалите четыре винта на 2 мм с боку камеры.
Удалите два винта на 3 мм с другой стороны камеры.

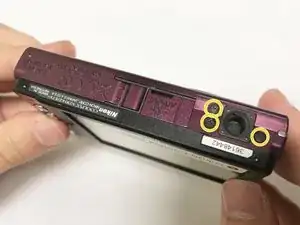

Наконец, удалите три винта на 4 мм с основания камеры.
Шаг 2

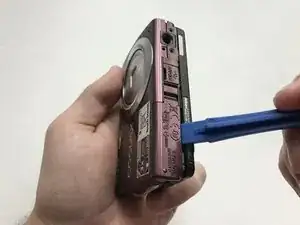

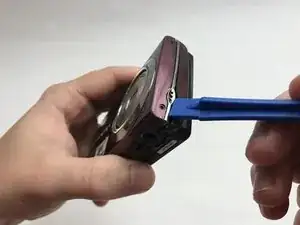

Вставьте пластиковый инструмент в шов, где встречаются передняя и задняя части корпуса снизу камеры, и прокатите его вдоль дна. Продолжайте вдоль следующей стороны, чтобы отделить заднюю часть корпуса.
При необходимости продолжайте вдоль третьей и четвертой сторон, пока корпус не отделится легко.
Поднимите заднюю часть корпуса.
Шаг 3
Осторожно поднимите ЖК-экран, чтобы обнаружить два оранжевых шлейфа, соединяющих экран с камерой.

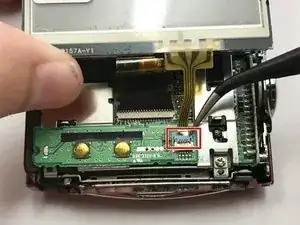

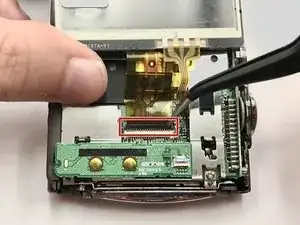

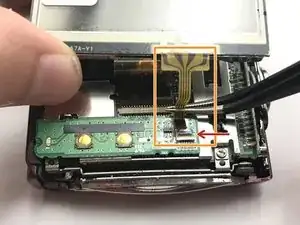

Используйте пинцет, чтобы аккуратно поднять черный защитный флажок, удерживающий оранжевый шлейф. (Флажок виден открытым на втором фото)
Медленно покачивайте шлейф взад-вперед, одновременно вытаскивая его из соединителя с нулевым усилием (ZIF), чтобы отсоединить кабель.
Шаг 4

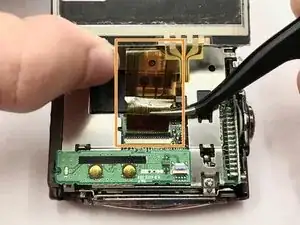

С помощью пинцета поднимите черный защитный флажок, удерживающий больший оранжевый шлейф.
Осторожно извлеките шлейф из соединителя ZIF, как и прежде.
Шаг 5

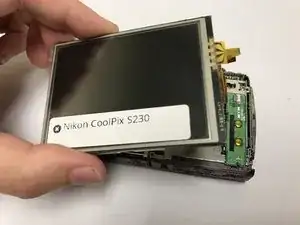

Поднимите ЖК-экран от камеры.
Шаг 6

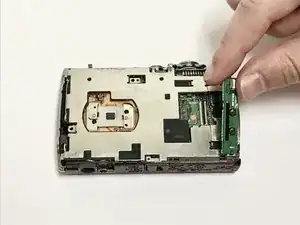

Поднимите плату управления кнопками, аккуратно вынимая её из соединителя.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
