Замена динамика Nikon Coolpix S33

Снимите аккумулятор перед началом этого шага, чтобы избежать возможности электрического удара.

Удалите все четыре винта T5 Torx с внешней стороны камеры.

Удалите все три винта T5 Torx, расположенные внизу камеры рядом с отсеком для аккумулятора.

Снимите два винта, расположенные над логотипами HDMI и USB, которые находятся внутри отсека для аккумулятора, с помощью отвертки JIS000.

С помощью пластикового инструмента аккуратно снимите заднюю крышку с камеры.

Убедитесь, что вы выполнили шаги для снятия задней крышки вашей камеры перед началом замены LCD экрана. Это руководство охватывает только замену LCD экрана.

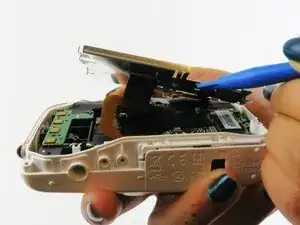

С помощью пластикового инструмента приподнимите LCD экран из его слота внутри камеры.

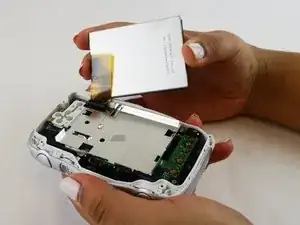

Перед тем, как вытащить LCD экран из камеры, вам нужно отключить шлейф, который соединяет экран с камерой.

Аккуратно вытяните шлейф из его слота. Вы должны быть в состоянии удалить его без использования каких-либо инструментов.

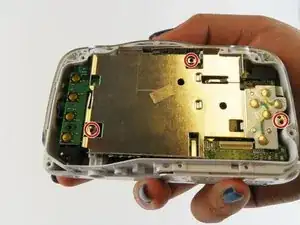

Удалите винты. Аккуратно снимите держатель LCD с помощью пластикового инструмента.

После удаления держателя LCD вы можете начать процесс удаления динамика из камеры.

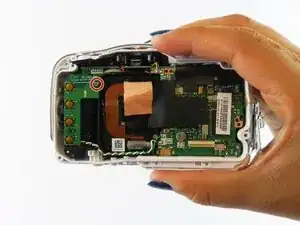

Удалите винт Phillips 15'' с помощью отвертки PH#00.

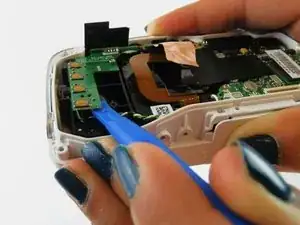

Аккуратно приподнимите зеленую крышку, чтобы получить доступ к динамику.

Аккуратно вытяните динамик, используя зеленые и белые провода.

Отключите эти провода от материнской платы.
