Замена экрана LCD камеры Nikon Coolpix S3100
Если экран LCD не работает, данное руководство поможет вам выяснить проблему.
Шаг 1
Удалите винты 8-2,46 мм с обеих сторон и снизу камеры с помощью отвертки Phillips #000.
Удалите 2 винта с левой стороны. (фото 1)
Удалите 4 винта снизу. (фото 2)
Удалите 2 винта с правой стороны. (фото 3)
Шаг 2
Снимите черную крышку, поднимая ее левым большим пальцем. Удерживайте серебряную крышку правым большим пальцем.
Снимите серебряную крышку, поднимая ее левым большим пальцем. Удерживайте камеру правым большим пальцем.
После того, как внутренний платформа станет видимой, клеммы красного и синего проводов в верхней центральной части могут подать сильный удар от заряженного конденсатора вспышки (серебряная банка слева от клемм). БУДЬТЕ ОСТОРОЖНЫ!
Шаг 3
Удалите 2 винта 2-2,10 мм в передней части камеры с помощью отвертки Phillips #000.
Удалите два винта.
Осторожно приподнимите, чтобы отсоединить рамку. (фото 2)
Шаг 4

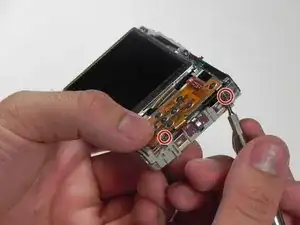

Удалите 2 винта 2-2,10 мм, используя отвертку Phillips #000.
Шаг 5

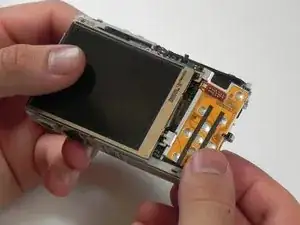

Осторожно потяните оранжевую плату вправо.
Шаг 6

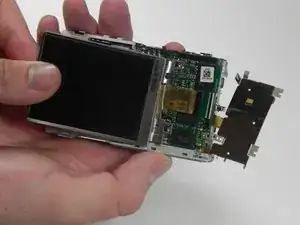

Приподнимите экран, удерживая оба угла.
Шаг 7
Осторожно потяните влево, чтобы освободить от ZIF-разъема.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
