Разборка камеры Nikon Coolpix S3100
Если вы уронили камеру в грязь или песок, это руководство объяснит, как её очистить.
Шаг 1
Выверните 8 винтов 2,46 мм с обеих сторон и снизу камеры крестовой отверткой #000.
Снимите 2 винта с левой стороны. (изображение 1)
Снимите 4 винта с нижней части. (изображение 2)
Снимите 2 винта с правой стороны. (изображение 3)
Шаг 2
Снимите чёрную крышку, потянув вверх большим пальцем левой руки. Удерживайте серебристую крышку большим пальцем правой руки.
Снимите серебристую крышку, поддев вверх большим пальцем левой руки. Удерживайте камеру правой рукой.
После обнажения внутренней печатной платы красные и синие клеммы в верхней центральной части могут дать сильный удар от заряженного конденсатора вспышки (серебристый цилиндр слева от клемм). БУДЬТЕ ОСТОРОЖНЫ!
Шаг 3
Выверните 2 винта 2,10 мм на передней части камеры крестовой отверткой #000.
Снимите оба винта.
Осторожно потяните вверх, чтобы отсоединить рамку. (изображение 2)
Шаг 4

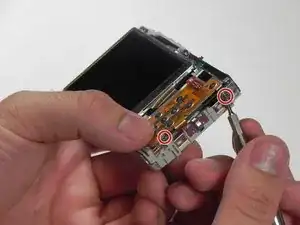

Выверните 2 винта 2,10 мм крестовой отверткой #000.
Осторожно сдвиньте оранжевую плату вправо. (изображение 2)
Шаг 5

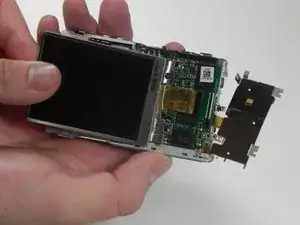

Поднимите экран, удерживая за углы.
Осторожно потяните влево, чтобы отсоединить от ZIF-коннектора. (изображение 2)
Осторожно сдвиньте оранжевую плату вправо. (изображение 3)
Шаг 6

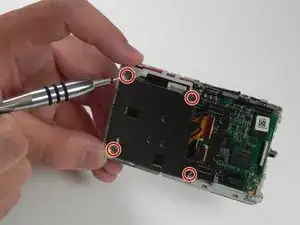

Выверните 4 винта 2,10 мм крестовой отверткой #000.

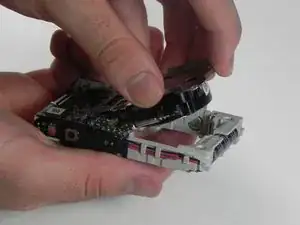

Осторожно подтяните затвор вверх. (изображение 2)
Шаг 7

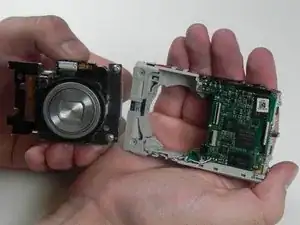

Объектив теперь отделён от корпуса.

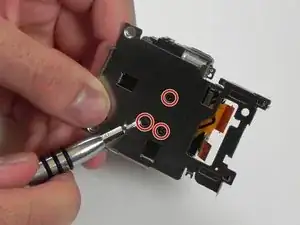

Выверните 3 винта 2,12 мм крестовой отверткой #000.
Шаг 8

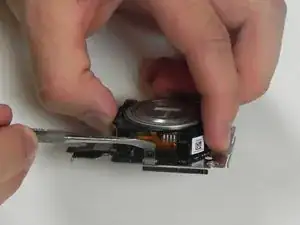

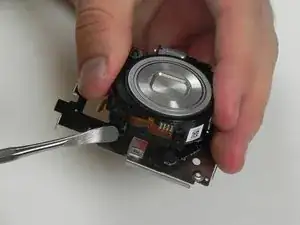

Используйте нейлоновую или металлическую лопатку, чтобы освободить объектив.
Повторите шаг 4 с противоположной стороны объектива. (изображение 2)

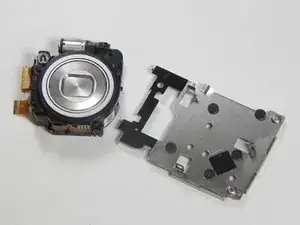

Объектив теперь отделён от металла.
Шаг 9

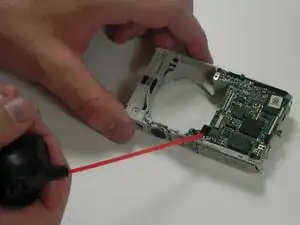

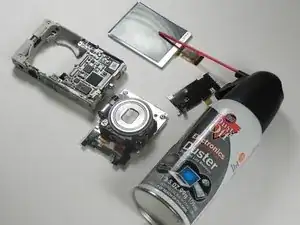

Когда все детали разделены, начните очищать их с помощью баллончика с воздухом. (как показано)
С помощью прилагаемой соломинки начните обдув деталей. (изображения 2 и 3)
Заключение
Чтобы собрать устройство обратно, выполняйте инструкции в обратном порядке.
Перевод руководства с ifixit.com
