Замена крепежного ушка ремня на камере Nikon Coolpix S3100
Когда вы собираетесь вставить новый ремень в держатель, вы замечаете, что он сломан.
Шаг 1
Удалите винты 8-2,46 мм с обеих сторон и с нижней части камеры, используя отвертку Phillips #000.
Удалите 2 винта с левой стороны. (фото 1)
Удалите 4 винта с нижней части. (фото 2)
Удалите 2 винта с правой стороны. (фото 3)
Шаг 2
Снимите черную крышку, оттянув вверх левым большим пальцем. Держите серебряную крышку правым большим пальцем.
Снимите серебряную крышку, поднимая ее вверх левым большим пальцем. Держите камеру правым большим пальцем.
Как только будет открыта внутренняя печатная плата, красные и синие проводные терминалы в верхней центральной части могут дать сильный разряд от заряженного конденсатора вспышки (серебряная банка слева от терминалов). БУДЬТЕ ОСОБЕННО ОСТОРОЖНЫ!
Шаг 3
Удалите винты 2-2,10 мм на передней части камеры, используя отвертку Phillips #000.
Удалите два винта.
Осторожно потяните вверх, чтобы отделить рамку. (фото 2)
Шаг 4

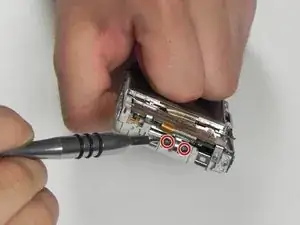

Удалите 2 винта 2-2,90 мм, используя отвертку Phillips #000.
Шаг 5

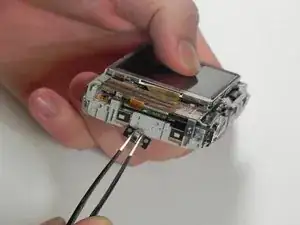

Удалите, используя пару пинцетов.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
