Замена материнской платы Nikon Coolpix S230

Убедитесь, что камера выключена и батарея извлечена.

Используя крестовую отвертку Phillips №000, выкрутите четыре винта 2 мм со стороны камеры.

Удалите два винта 3 мм с другой стороны камеры.

Наконец, выкрутите три винта 4 мм с нижней части камеры.

Вставьте пластиковый инструмент для вскрытия в шов между передней и задней частями корпуса внизу камеры и проведите им вдоль нижней части. Продолжайте вдоль следующей стороны, чтобы отделить заднюю часть корпуса.

При необходимости продолжите вдоль третьей и четвёртой сторон, пока корпус не начнёт легко расходиться.

Поднимите заднюю часть корпуса.

Осторожно приподнимите ЖК-экран, чтобы обнаружить два оранжевых шлейфа, соединяющих экран с камерой.

Используйте пинцет, чтобы аккуратно поднять синюю фиксирующую планку, удерживающую оранжевый плоский кабель. (Планка открыта на втором фото)

Медленно покачивайте плоский кабель туда-сюда, вынимая его из разъёма с нулевым усилием вставки (ZIF), чтобы отключить кабель.

С помощью пинцета поднимите чёрную фиксирующую планку, удерживающую более крупный оранжевый плоский кабель.

Осторожно извлеките плоский кабель из ZIF-разъёма, как ранее.

Отведите ЖК-экран от камеры.

Поднимите плату кнопок, аккуратно выдавив её из разъёма.

Используя крестовую отвертку №000, выкрутите четыре винта 4 мм с металлической пластины.

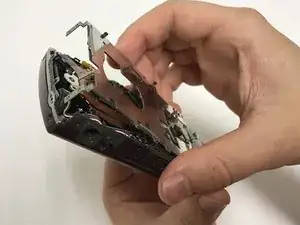

Поднимите пластину с камеры, чтобы открыть материнскую плату.

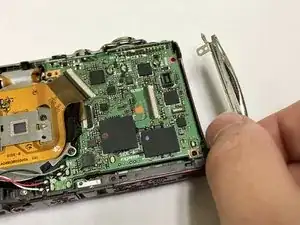

После снятия пластины металлическое крепление для ремешка на боковой стороне камеры больше не будет закреплено на устройстве и должно быть отложено в сторону.

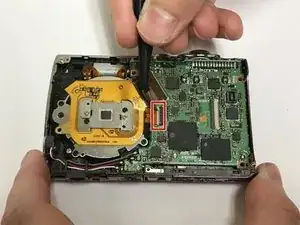

Используйте пинцет, чтобы поднять чёрную фиксирующую планку для более крупного плоского кабеля, соединяющего материнскую плату с объективом.

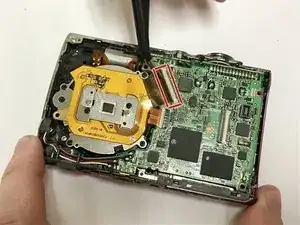

Продолжайте с помощью пинцета аккуратно вытянуть плоский кабель из ZIF-разъёма.

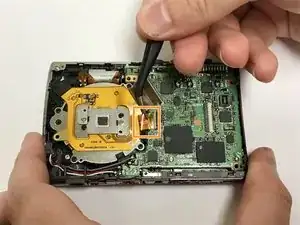

Используйте пинцет, чтобы поднять бежевую фиксирующую планку для меньшего оранжевого плоского кабеля, который соединяет материнскую плату с объективом.

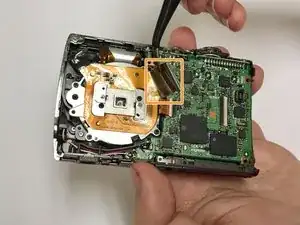

Пинцетом аккуратно извлеките оранжевый плоский кабель из ZIF-разъёма.

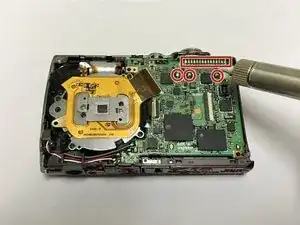

Удалите припой с помощью паяльника, следуя инструкциям в этом руководстве.

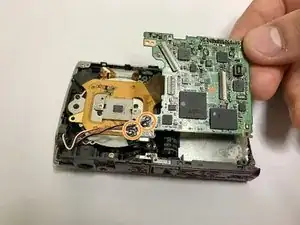

Удалите припой, соединяющий материнскую плату с динамиком и микрофоном, чтобы полностью отсоединить материнскую плату.
