Замена объектива на носимой HD-видео камере iON SnapCam 1045

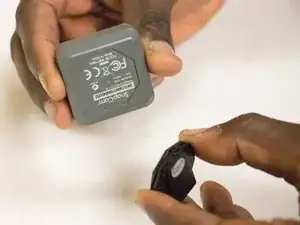

Отсоедините магнитный зажим от нижней части камеры.

Магнитный зажим мешает разборке, так как постоянно вращается, создавая отвлечение, поэтому его необходимо отсоединить.

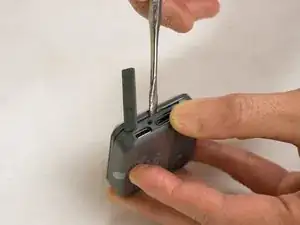

Используйте лопатку, чтобы осторожно отсоединить крышку слота для карты памяти и USB.

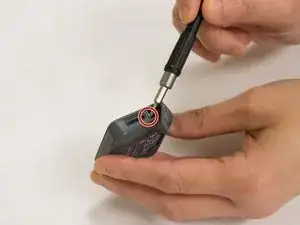

Используйте отвертку Phillips #000, чтобы ослабить винт размером 0,008 мм, расположенный между слотами USB и карты памяти.

Этот винт очень маленький и легко может упасть и потеряться! Используйте магнитный коврик, чтобы удержать его на месте, или еще лучше — воспользуйтесь магнитным зажимом для сохранности винта.

Снова используйте лопатку, чтобы осторожно открыть корпус.

Корпус немного хрупкий, и сильное давление может привести к повреждению пластикового корпуса. Будьте осторожны.

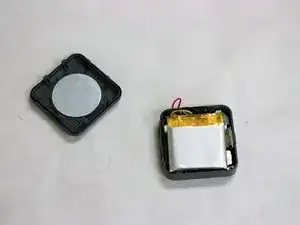

Батарею можно безопасно отсоединить и заменить.

Чтобы добраться до материнской платы, осторожно поднимите батарею, чтобы открыть алюминиевую пластину, которая защищает и удерживает материнскую плату на месте.

Пластины удерживаются четырьмя винтами Phillips 0,008 мм в каждом из четырех углов. Используйте отвертку Phillips #000, чтобы осторожно ослабить винты.

Для замены материнской платы аккуратно вставьте пластиковый инструмент для открытия в один конец и поднимите вверх.

Будьте осторожны, чтобы не использовать материалы, которые грубые и слишком жесткие, так как это может повредить компоненты материнской платы.

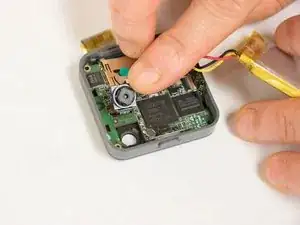

Материнская плата на виду. Узел объектива расположен в нижнем левом углу материнской платы, чуть левее кнопки включения.

Чтобы заменить узел объектива, просто поднимите его и отсоедините.
