Замена батареи iON SnapCam 1046 Lite
Эта инструкция описывает, как заменить батарею на iON SnapCam 1046 Lite. Замена сложная и требует опыта в пайке и работе с электроникой.
Шаг 1

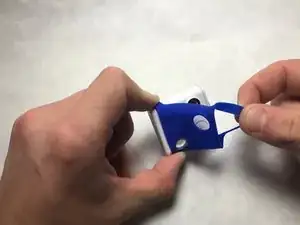

Удалите любые внешние накладки, помещенные на устройство. Для этого просто поднимите и снимите.
Шаг 2

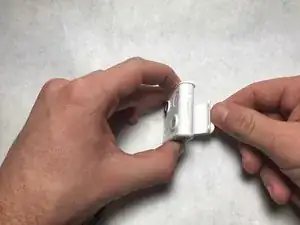

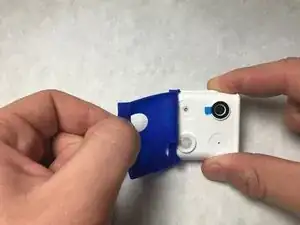

Убедительно потяните за задний зажим, чтобы снять его.
Шаг 3

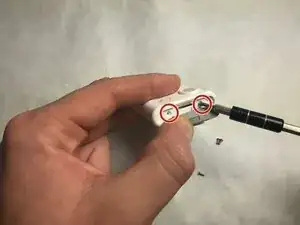

Используйте крестовую отвертку, чтобы удалить четыре винта PH00 размером 4 мм, расположенные по бокам устройства. Все винты находятся под серыми крышками для microSD-карты и microUSB-входа.
Шаг 4

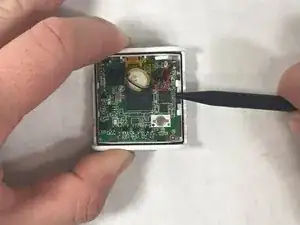

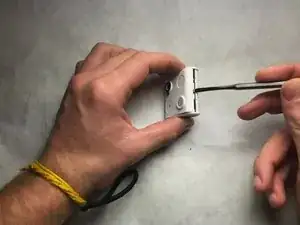

Возьмите металлический или пластиковый инструмент для открытия и вставьте его в средний слот в нижней части камеры, аккуратно подденьте.

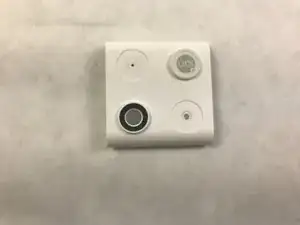

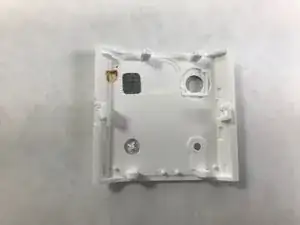

Определите объектив камеры в нижнем левом углу изображения, который можно заменить, заменив целиком крышку. Также показана задняя сторона крышки. Камера сейчас находится в верхнем правом углу изображения.
Шаг 5

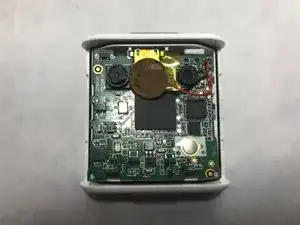

Используйте нейлоновую лопатку, чтобы осторожно поддеть четыре защелки, удерживающие материнскую плату на месте.
Шаг 6

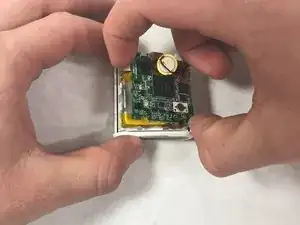

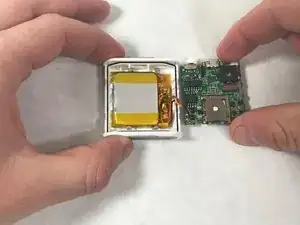

Поднимите материнскую плату, чтобы открыть отсек для батареи. Удалите термальную ленту, удерживающую ее на месте, и замените батарею.
ПРЕДУПРЕЖДЕНИЕ: Литиевая батарея!
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
