Замена кнопки захвата iON SnapCam 1046 Lite
В данном руководстве описано, как заменить кнопку захвата на iON SnapCam 1046 Lite. Замена является сложной и трудоемкой. Потребуются навыки пайки и работы с цепями.
Шаг 1
Снимите все внешние защитные накладки с устройства. Для этого просто поднимите и аккуратно оторвите.
Шаг 2
Убедитесь, что крепление сзади плотно зафиксировано, и удалите его.
Шаг 3

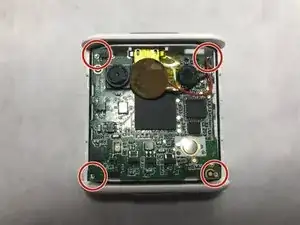

Используйте крестовую отвертку для удаления четырех винтов PH00 длиной 4 мм, расположенных по бокам устройства. Все винты находятся под серыми крышками для microSD карты и microUSB разъема.
Шаг 4
Возьмите металлический или пластиковый инструмент для открытия и вставьте его в центральный слот внизу камеры, осторожно подденьте для открытия.
Найдите объектив камеры в нижнем левом углу изображения, который можно заменить, поменяв всю крышку. Обратная сторона крышки также показана. Камера теперь расположена в верхнем правом углу изображения.
Шаг 5

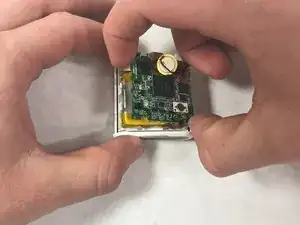

Удалите материнскую плату, потянув за края, как указано кругом.
Шаг 6
Замените кнопку захвата с использованием продвинутой пайки и схем (обведена красным).
Заключение
После замены кнопки захвата соберите iON SnapCam Lite, следуя этим шагам в обратном порядке.
