Замена материнской платы Samsung Gear 360

Поверните серебряное кольцо объектива против часовой стрелки с усилием, чтобы снять его.

Вставьте небольшую отвертку с плоским жалом в отмеченную прорезь объектива камеры и подденьте крышку объектива камеры.

Используя насадку для шлицевой отвертки PH00, открутите все винты Phillips #00 длиной 0,75 мм на передней стороне камеры.

Повторите то же самое для задней стороны камеры.

Снимите черную резиновую накладку, расположенную в нижней части устройства, рукой или небольшой отверткой с плоским жалом.

После снятия черной резиновой накладки открутите все винты Phillips #00 длиной 0,75 мм в нижней части устройства с помощью отвертки PH00.

Используя пластиковую разделительную пластику, подденьте крепление для штатива и снимите его с устройства.

Осторожно, двумя руками снимите правую крышку с корпуса камеры.

Чтобы снять левую крышку корпуса камеры, подденьте её небольшой плоской отверткой и снимите.

После снятия корпуса камеры подденьте и снимите металлическое опорное кольцо небольшой плоской отверткой.

Повторите для обеих сторон камеры.

Открутите все винты Phillips #00 длиной 0,75 мм с корпуса камеры, используя насадку PH00.

Осторожно подденьте три датчика пластиковой разделительной пластикой и отведите их в сторону.

Осторожно отделите серый корпус от черного, используя пластиковую разделительную пластину.

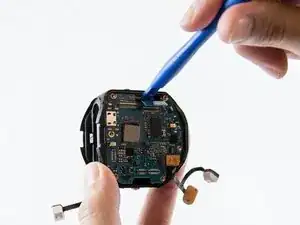

Вставьте пластиковую разделительную пластину под четыре датчика на материнской плате, чтобы полностью отделить корпус камеры.

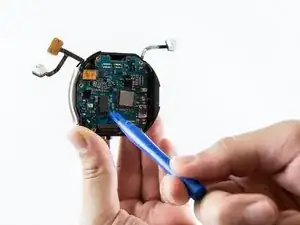

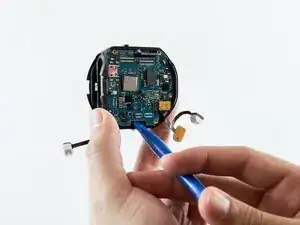

Используйте пластиковую разделительную пластину, чтобы отсоединить датчики от материнской платы и освободить её.

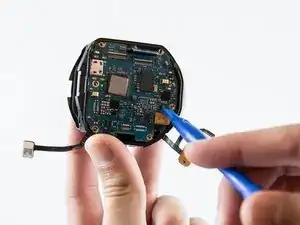

Используя насадку для отвертки PH000, открутите винт Phillips #000 длиной 0,5 мм, прикреплённый к материнской плате.

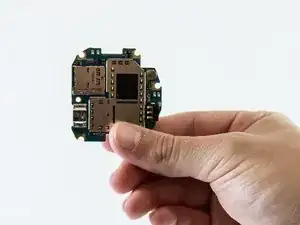

Чтобы снять материнскую плату с устройства, используйте пластиковую разделительную пластину по краям и приподнимите её.
