Замена задней камеры Samsung Gear 360

Поверните серебряное кольцо на объективе против часовой стрелки с усилием, чтобы снять его.

Вставьте маленькую плоскую отвертку в отмеченный паз на объективе и подденьте крышку объектива, чтобы снять её.

С помощью насадки PH00 отвертки выверните все винты Phillips #00 0,75 мм на передней части камеры.

Повторите для задней стороны камеры.

Снимите чёрную резиновую накладку на дне устройства вручную или с помощью маленькой плоской отвертки.

После снятия резиновой накладки открутите все винты Phillips #00 0,75 мм на дне устройства с помощью насадки PH00.

С помощью пластикового инструмента для открывания подденьте крепление штатива и снимите его с устройства.

Держите обеими руками и аккуратно снимите правую крышку с корпуса камеры.

Чтобы снять левую крышку корпуса камеры, подденьте левую крышку маленькой плоской отверткой и снимите её.

После снятия корпуса подденьте и снимите металлическое опорное кольцо с помощью маленькой плоской отвертки.

Повторите для обеих сторон камеры.

Удалите все винты Phillips #00 0,75 мм с корпуса камеры с помощью насадки PH00.

Аккуратно приподнимите три датчика с помощью пластикового инструмента для открывания и отведите их в сторону.

Осторожно используйте пластиковый инструмент для разделения серой половины корпуса и чёрной половины корпуса устройства.

Вставьте пластиковый инструмент под четыре датчика на плате, чтобы полностью разделить корпус камеры.

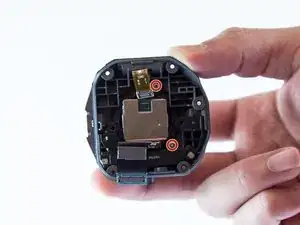

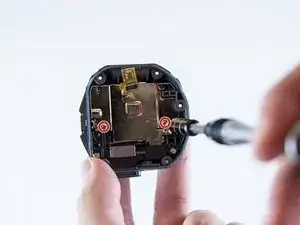

Во внутренней серой части корпуса открутите оба винта Phillips #00 0,75 мм на металлической пластине с помощью насадки PH00.

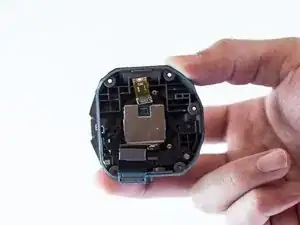

После удаления винтов снимите металлическую пластину.

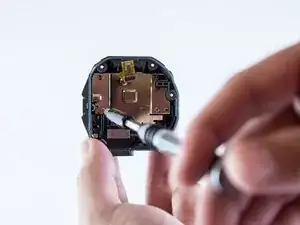

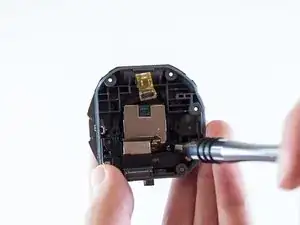

С помощью насадки PH000 отвертки удалите оба винта Phillips #000 0,75 мм на серой половине корпуса.

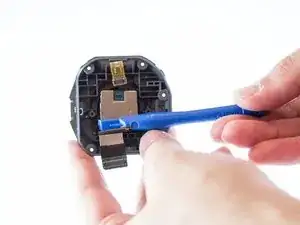

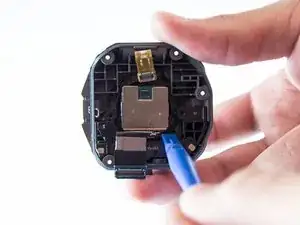

С помощью пластикового инструмента для открывания снимите пластиковую крышку под задней камерой.

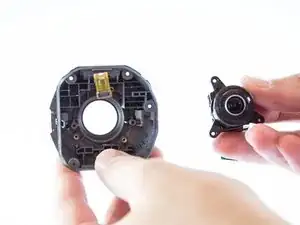

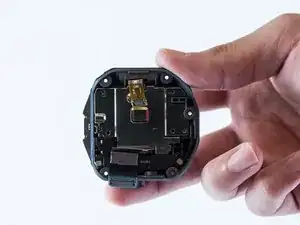

Аккуратно снимите модуль задней камеры, поддев и приподняв модуль с помощью пластикового инструмента для открывания.
