Замена экрана ЖК-дисплея Canon PowerShot G12
Замена экрана ЖК-дисплея — это сложный процесс, включающий множество шагов, который требуется выполнить в случае повреждения экрана из-за трещины, попадания воды или внутреннего сбоя.
В этом руководстве вы узнаете, как аккуратно заменить экран ЖК-дисплея.
Шаг 1
Откройте экран ЖК-дисплея из фиксированного положения, чтобы он стал виден.
Шаг 2

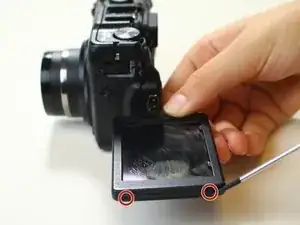

Поверните экран ЖК-дисплея перпендикулярно камере, чтобы получить доступ к боковым винтам.
Используя отвертку с крестообразным шлицем 00, выкрутите винты с обеих сторон экрана ЖК-дисплея.
Шаг 3

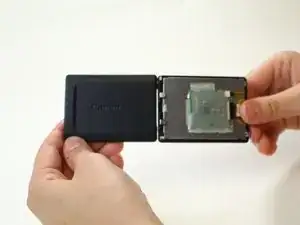

Снимите переднюю панель с логотипом Canon, аккуратно отжав сторону, расположенную дальше всего от камеры, пальцами.
Будут открыты цепи и внутренние провода.
Шаг 4
Поверните экран ЖК-дисплея вертикально и снимите последние винты на внешнем краю экрана той же отверткой с крестообразным шлицем 00. Все винты покрыты фиксатором резьбы (синим), поэтому их сложно повернуть. Убедитесь, что наконечник отвертки идеально подходит. Иногда для лучшего прилегания необходимо немного подшлифовать жало новой отвертки.
Внутренние механизмы ослабнут и смогут быть извлечены.
Шаг 5
Используя лопатку, снимите внешнюю оболочку экрана ЖК-дисплея, оставив только внутреннюю металлическую плату и экран.
Шаг 6

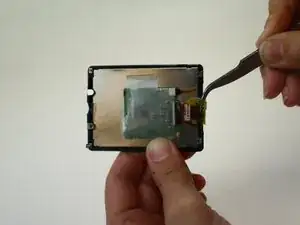

Используя пару точных пинцетов, аккуратно выньте желтый разъем платы из гнезда на зеленой плате.
Вытяните желтый разъем вниз, чтобы отделить экран от металлической оболочки.
Шаг 7

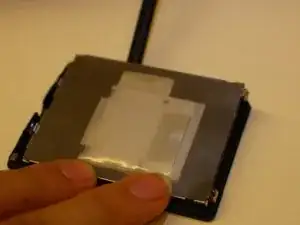

Установите новый экран ЖК-дисплея в металлическую оболочку, направив желтый разъем наружу.
Подключите новый экран к зеленой плате, убедившись, что вы полностью вставили разъем в гнездо с помощью пинцета.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
