Замена диска настройки задних функций Canon PowerShot G12
Замена диска настройки — это вмешательственная и многоэтапная процедура, необходимая, если диск повреждён трещиной или имеет внутреннюю неисправность.
Диск настройки — круговой механизм на нижней задней части камеры с надписью «Func. Set.» В этом руководстве вы узнаете, как аккуратно заменить диск настройки, не повредив важные внутренние компоненты.
Шаг 1

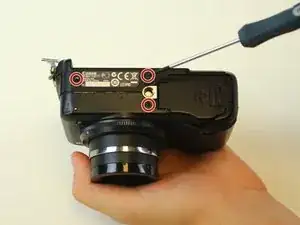

Снимите три винта на дне камеры с помощью отвертки Phillips #00.
Шаг 2

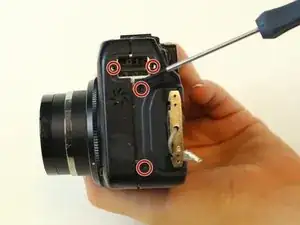

Удалите все винты с левой и правой сторон камеры.
Шаг 3

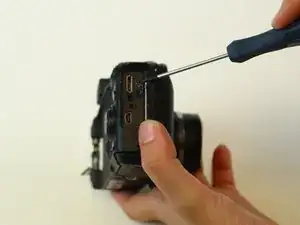

Глядя на переднюю часть камеры, слева находится разъём с надписью HDMI.
Снимите один винт на стороне разъёма HDMI.
Шаг 4

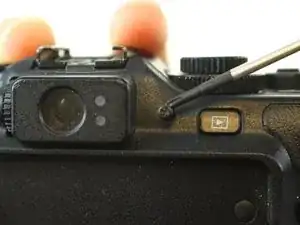

Снимите винт справа от видоискателя на задней стороне камеры.
Шаг 5

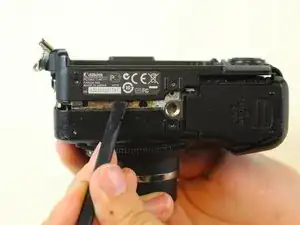

Используя лопаточку, аккуратно подденьте заднюю часть корпуса, начиная непосредственно под серийной наклейкой камеры.
Убедитесь, что все стороны задней крышки ослаблены перед тем, как снимать её силой. Крышка должна сниматься с минимальными усилиями.
Шаг 6

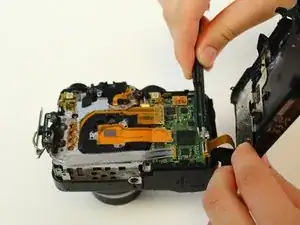

Задняя крышка всё ещё прикреплена к камере жёлтым плоским кабелем. Разъём имеет чёрную откидную крышку, которую нужно поднять перед тем, как отсоединить кабель. Используйте пинцет для точных работ, чтобы снять кабель.
Шаг 7
Отложите камеру в сторону и осмотрите внутреннюю часть задней панели камеры.

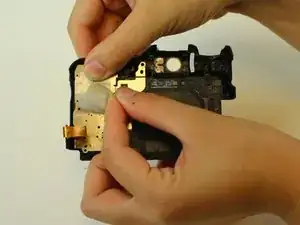

Снимите толстую пластиковую плёнку с металлической пластины рядом с жёлтым плоским кабелем.
Шаг 8

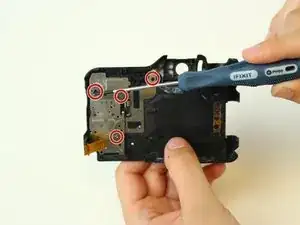

Снимите четыре винта с металлической пластины с помощью отвертки Phillips #00.
Шаг 9

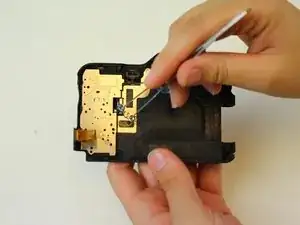

Снимите пружину с её гнезда с помощью пинцета, чтобы можно было снять металлическую пластину с диском настройки.
Шаг 10

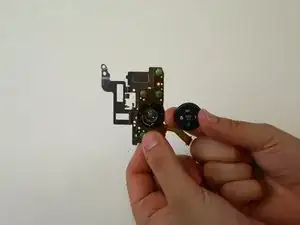

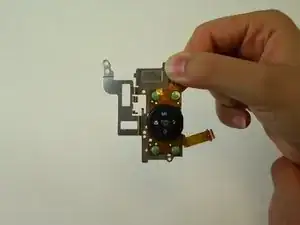

С помощью пинцета подденьте старый диск настройки и выведите его из гнезда, оставив только чёрное металлическое кольцо.
Шаг 11
Установите новый диск настройки, просто нажав его в чёрное металлическое кольцо до щелчка.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
