Замена передней крышки Canon PowerShot A2200

Сначала извлеките батареи и карту памяти.

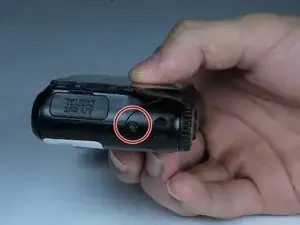

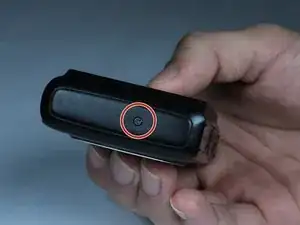

Удалите чёрный винт 5,0 мм крестовой отверткой №00.

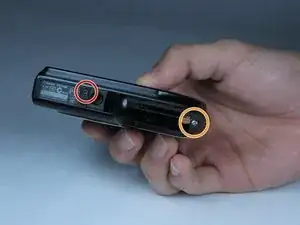

Удалите серебристый винт 5,0 мм крестовой отверткой №00.

Удалите правый чёрный винт 5,0 мм крестовой отверткой №00.

Удалите левый винт 5,0 мм крестовой отверткой №00.

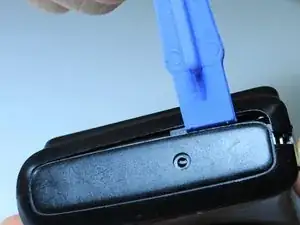

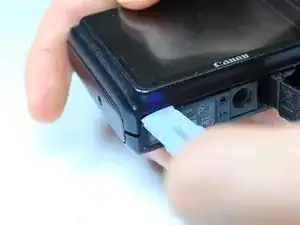

Начинайте снимать заднюю крышку с помощью пластикового инструмента для открывания.

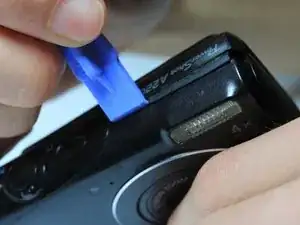

Начните, поддев пластиковый инструмент за нижний левый угол ЖК-экрана, как показано.

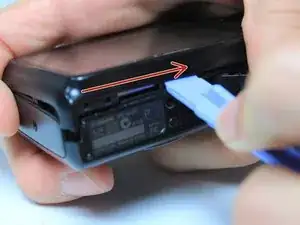

Просуньте пластиковый инструмент вправо вдоль стыку, чтобы отжать заднюю крышку.

Продолжайте снимать заднюю крышку вдоль левой стороны камеры, как видно на третьей фотографии.

Используйте пластиковый инструмент для отделения верхней части задней крышки от рамки.

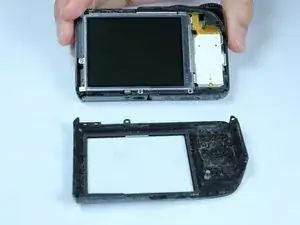

Как только появится достаточный зазор между задней крышкой и рамкой, снимите заднюю крышку для замены.

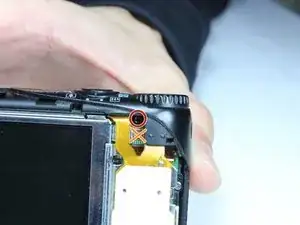

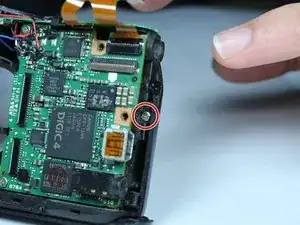

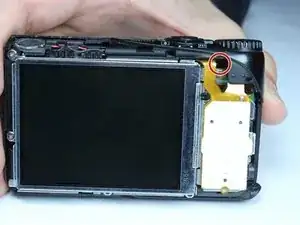

Удалите внутренний винт 4,4 мм крестовой отверткой №00.

Убедитесь, что вы снимаете винт, окружённый красным, а не винт, зачёркнутый оранжевым.

Осторожно снимите кнопки для замены. Они должны сниматься без чрезмерного усилия.

Если кнопки не снимаются легко, возможно, вы открутили не тот винт. Вернитесь к предыдущему шагу.

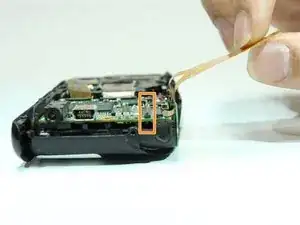

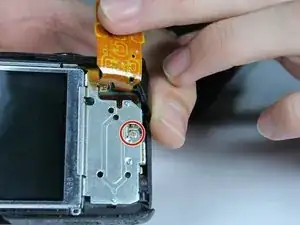

Поднимите показанную электрическую ленту, чтобы получить доступ к следующему винту.

Удалите винт 3,9 мм крестовой отверткой №00.

Удалите винт 3,9 мм крестовой отверткой №00.

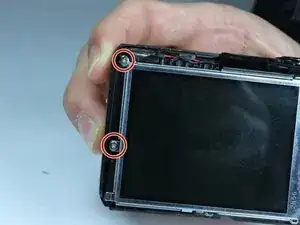

Удалите два винта 3,9 мм, показанные на фотографии, крестовой отверткой №00.

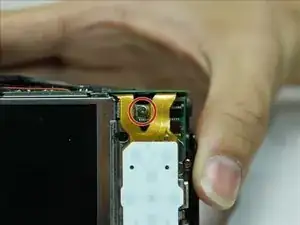

Есть электрическая защёлка, фиксирующая шлейф ЖК-экрана. Обратите внимание, что защёлка закрыта.

Поднимите защёлку пластиковым инструментом для открывания.

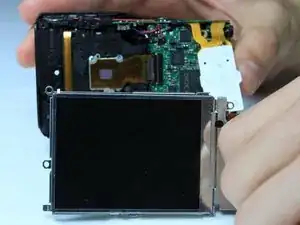

Держась за внешнюю рамку ЖК-экрана, аккуратно поднимите экран для замены.

Этот шаг только для замены. Если вы не заменяете ЖК-экран, пропустите этот шаг.

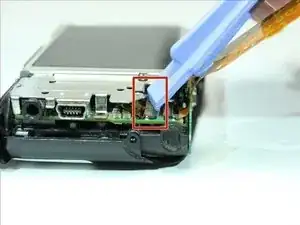

Найдите защёлку шлейфа, обведённую красным. (фото 1)

С помощью пластикового инструмента поднимите защёлку шлейфа для возможности вставки шлейфа ЖК-экрана. (фото 2)

Установите ЖК-экран на камеру и выровняйте шлейф под открытой защёлкой. Закройте защёлку на шлейфе. (фото 3)

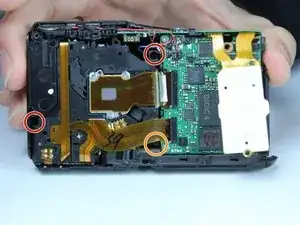

Удалите два винта 5,3 мм, окружённые красным, крестовой отверткой №00.

Удалите винт 4,4 мм, окружённый оранжевым, крестовой отверткой №00.

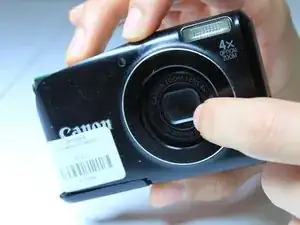

Аккуратно нажмите на переднюю часть объектива, чтобы начать его снятие с рамки.

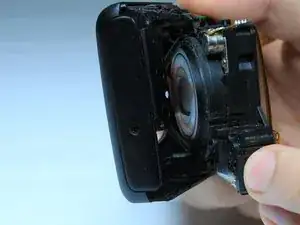

Осторожно выведите объектив из рамки под углом, как показано на фото 2.

Из передней части объектива может выпадать тонкая круглая лента. Запомните её исходное расположение на передней крышке для сборки.

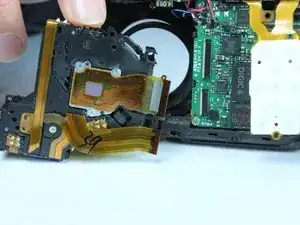

Найдите два электрических шлейфа, подключённых к основной плате.

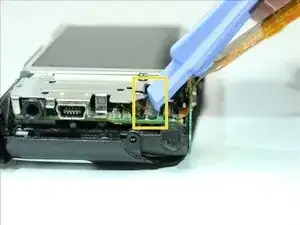

Поднимите два чёрных фиксатора на плате, удерживающие шлейфы.

Осторожно снимите объектив для замены.

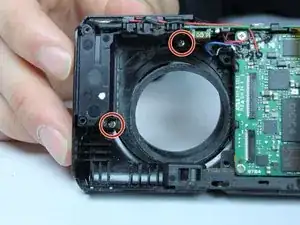

Удалите два винта 4,4 мм, показанные на фото, крестовой отверткой №00.

Удалите винт 4,4 мм, показанный на фото, крестовой отверткой №00.

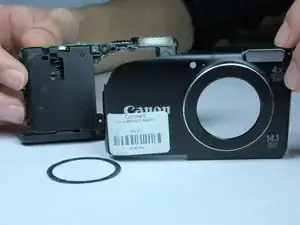

Осторожно снимите переднюю крышку для замены.
