Замена матрицы изображения в камере Sony Alpha NEX-5N

Отвинтите 3 серебристых винта Phillips #000 длиной 1,2 мм на нижней части камеры.

Это не включает два винта в нижней части панели ЖК-экрана.

На нижней крышке найдите щель вдоль отверстия для штатива.

Вставьте монтажный инструмент в щель.

Потяните монтажный инструмент в сторону ЖК-экрана, чтобы начать разъединение панелей.

Для открытия щели может потребоваться покачивание монтажного инструмента.

Держите устройство объективом к себе и возьмитесь за батарейный отсек.

Найдите щель на стороне батарейного отсека.

Найдите щель и вставьте монтажный инструмент.

Потяните монтажный инструмент в сторону ЖК-экрана, чтобы начать разъединение панелей.

Для открытия щели может потребоваться покачивание монтажного инструмента.

Найдите разъём для зарядки.

Отвинтите серебристый винт Phillips #0 длиной 3,5 мм рядом с разъёмом.

Откройте батарейный отсек.

Отвинтите 2 серебристых винта Phillips #0 длиной 3,5 мм, расположенных внизу внутренней части отсека для батареи.

Вставьте монтажный инструмент в щель между верхней панелью (где находится кнопка записи видео) и ЖК-экраном.

Покачайте монтажный инструмент и потяните его от устройства.

Панель сразу же отвалится.

Отвинтите серебристый винт Phillips #0 длиной 3,5 мм, видимый на верхнем левом краю при взгляде на лицевую часть устройства.

Тёмно‑серая панель, окружающая кнопку спуска и закрывающая батарейный отсек, станет свободной.

Найдите середину верхней части устройства.

Отвинтите 2 мединых винта Phillips #000 длиной 1,2 мм.

Справа от места, где вы выкрутили медные винты, отвинтите 4 чёрных винта Phillips #000 длиной 1,2 мм.

Найдите отверстие для штатива.

Отвинтите 2 чёрных винта Phillips #000 длиной 1,2 мм, по одному с каждой стороны отверстия для штатива.

Оттяните секцию, держащую ЖК-экран, от корпуса устройства.

Отвинтите 2 мединых винта Phillips #000 длиной 1,2 мм под проушиной для шнурка (рядом с колесом управления).

Снимите металлическую заднюю панель с корпуса устройства.

Найдите тонкую металлическую деталь сверху материнской платы и отвинтите 4 серебристых винта Phillips #000 длиной 1,2 мм в углах этой детали.

Под ней вы увидите материнскую плату.

Элемент штатива станет свободным. Снимите его с устройства и отложите в сторону.

Сверху и снизу устройства находятся ZIF-разъёмы ленточных кабелей, удерживающие материнскую плату.

Отогните белые фиксирующие язычки и с помощью пинцета извлеките 2 тонких ленточных кабеля, расположенных в верхней части материнской платы.

Не касайтесь лент голыми руками.

Найдите 3 толстых ленточных кабеля внизу, отогните белые фиксирующие язычки и извлеките оставшиеся ленточные кабели с помощью пинцета.

Поднимите серую пластиковую деталь камеры, окружающую материнскую плату.

Оставьте длинный тонкий ленточный кабель, проходящий вдоль серой детали, подключённым. Его снимать не нужно.

Поднимите материнскую плату, чтобы открыть последний тонкий ленточный кабель, подключённый к белому фиксирующему язычку под платой.

Отогните белый фиксирующий язычок и с помощью пинцета извлеките последний тонкий ленточный кабель.

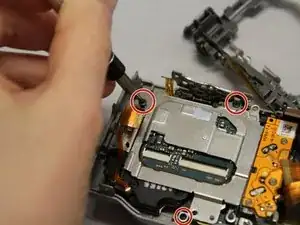

Отвинтите 3 чёрных винта 2,25 мм, используя насадку PH000, на металлической пластине под материнской платой.

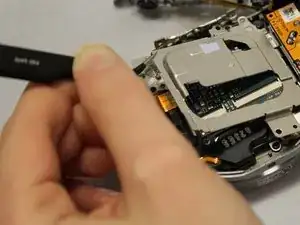

С помощью пинцета снимите металлическую пластину с устройства.

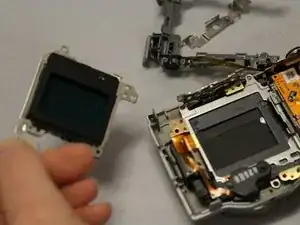

Отсоедините печатную плату от устройства.

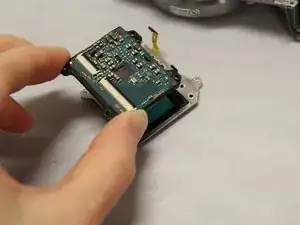

Отвинтите 4 винта Phillips #000 длиной 2,25 мм на печатной плате.

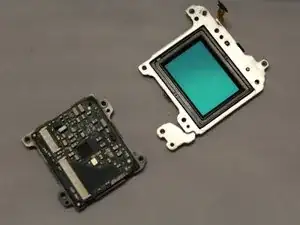

Снимите печатную плату с матрицы изображения камеры.
