Замена материнской платы Sony Alpha NEX-5N

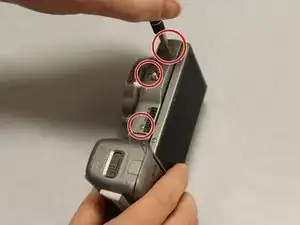

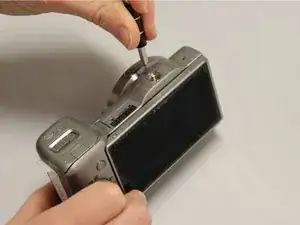

Выверните 3 серебристых винта Phillips 1.2 мм №000 на нижней части камеры.

Это не включает два винта в нижней части панели ЖК-экрана.

На нижнем корпусе найдите щель вдоль разъёма для штатива.

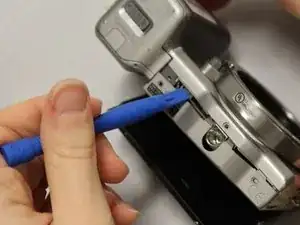

Вставьте лопаточку в щель.

Тяните лопаточку в направлении ЖК-экрана, чтобы начать разъединение корпуса.

Для открытия щели может потребоваться покачивание лопаточки.

Держите устройство объективом к себе и возьмитесь за отсек батареи.

Найдите щель на боковой стороне отсека батареи.

Найдите щель и вставьте лопаточку.

Тяните лопаточку в направлении ЖК-экрана, чтобы начать разъединение щели.

Для открытия щели может потребоваться покачивание лопаточки.

Найдите разъём для зарядки.

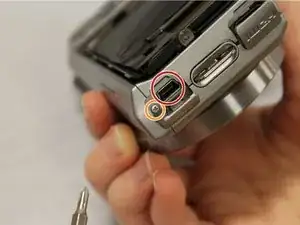

Выверните рядом с разъёмом серебристый винт Phillips 3.5 мм №0.

Откройте отсек батареи.

Выверните 2 серебристых винта Phillips 3.5 мм №0, находящихся на внутренней нижней части отсека батареи.

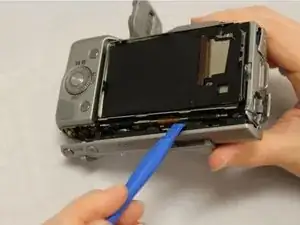

Вставьте лопаточку в щель между верхней панелью (где находится кнопка записи видео) и ЖК-экраном.

Покачивайте лопаточку и потяните её от устройства.

Панель сразу отвалится.

Выверните серебристый винт Phillips 3.5 мм №0, видимый на верхнем левом крае при взгляде на переднюю часть устройства.

Темно-серая панель вокруг кнопки спуска и закрывающая отсек батареи станет подвижной.

Найдите середину верхней части устройства.

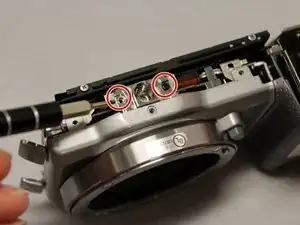

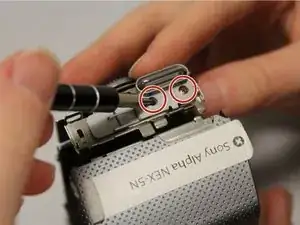

Выверните 2 медных винта Phillips 1.2 мм №000.

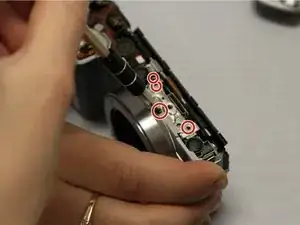

Справа от места, где вы вывернули медные винты, выверните 4 чёрных винта Phillips 1.2 мм №000.

Найдите разъём для штатива.

Выверните по 2 чёрных винта Phillips 1.2 мм №000, по одному с каждой стороны разъёма для штатива.

Оттяните секцию с ЖК-экраном от корпуса устройства.

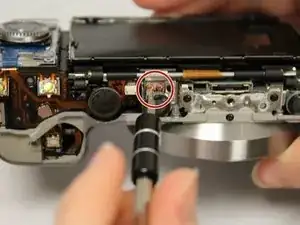

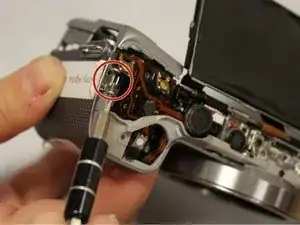

Выверните 2 медных винта Phillips 1.2 мм №000 под петлёй для шнурка (рядом с диском управления).

Снимите металлическую заднюю крышку с корпуса устройства.

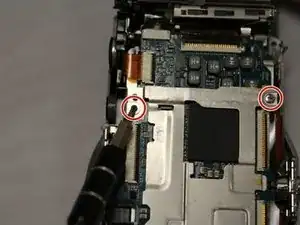

Найдите тонкую металлическую деталь сверху материнской платы и выверните 4 серебристых винта Phillips 1.2 мм №000 в углах этой детали.

Под ней вы найдёте материнскую плату.

Деталь штатива станет подвижной. Снимите её с устройства и отложите в сторону.

Верхняя и нижняя части устройства закрепляют материнскую плату разъёмы лент с защёлками ZIF.

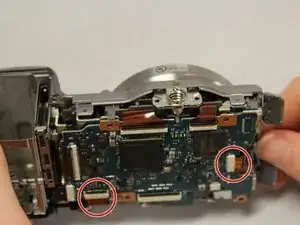

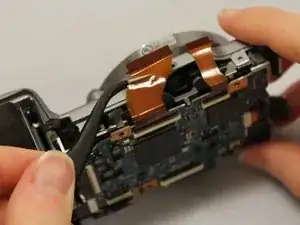

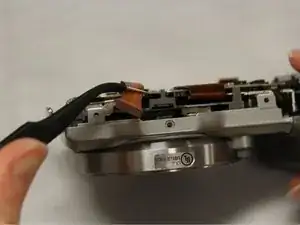

Поднимите белые фиксирующие язычки и с помощью пинцета вытащите 2 тонких ленточных кабеля, расположенных в верхней части материнской платы.

Не касайтесь лент голыми руками.

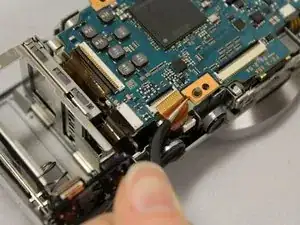

Найдите 3 толстых ленточных кабеля в нижней части, поднимите белые фиксирующие язычки. С помощью пинцета извлеките оставшиеся ленточные кабели.

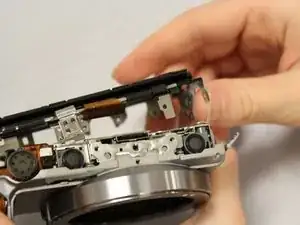

Поднимите серую пластиковую деталь камеры, окружающую материнскую плату.

Оставьте подключённым длинный тонкий ленточный кабель, идущий вдоль серой детали. Отсоединять его не требуется.

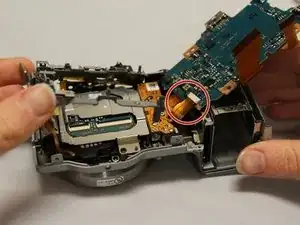

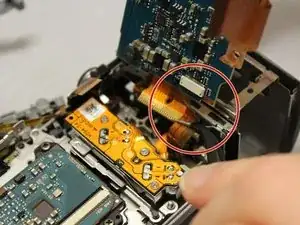

Поднимите материнскую плату, чтобы получить доступ к последнему тонкому ленточному кабелю, подключённому к белой фиксирующей защёлке под платой.

Поднимите белую фиксирующую защёлку и с помощью пинцета извлеките последний тонкий ленточный кабель.
