Замена колеса управления Sony Alpha NEX-6

Перед началом работ убедитесь, что камера выключена — OFF. При подаче питания с камерой работать опасно.

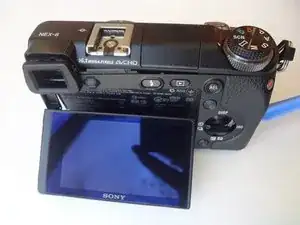

Выключите камеру, переведя рычажок питания в положение, при котором надпись «OFF» совпадает с белой меткой-переключателем.

Переверните камеру вверх дном и аккуратно разместите её на ровной поверхности.

С объективом, направленным наружу, найдите отсек для батареи — он обозначен защёлкой с рёбрами.

Сдвиньте защёлку вправо, чтобы разблокировать отсек батареи. Дверца должна откинуться вверх.

С открытым отсеком найдите синюю фиксационную планку, показанную со лопаткой.

Нажмите планку в сторону (влево или в сторону внутренней стенки камеры). Это вытолкнет батарею камеры.

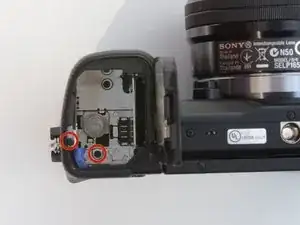

Снимите два винта Phillips #00 длиной 3,5 мм, фиксирующие заднюю крышку — они находятся внутри отсека для батареи.

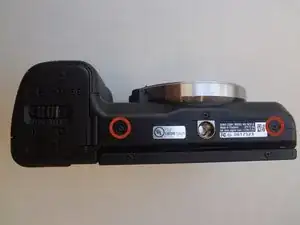

Снимите два винта Phillips #00 длиной 3,5 мм, фиксирующие заднюю крышку — они расположены на нижней части камеры.

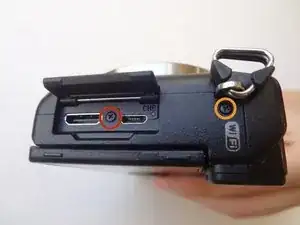

Снимите винт Phillips #00 длиной 3,5 мм на боковой части камеры — он находится между разъёмами зарядки и HDMI.

Снимите винт Phillips #00 длиной 4,0 мм на боковой части камеры — он расположен рядом со значком Wi‑Fi.

Начиная с отсека для батареи, осторожно начните отделять заднюю крышку от корпуса камеры.

С помощью пластикового инструмента для открывания отделите нижнюю часть задней крышки от камеры. Затем продолжите отделять боковые стороны.

Осторожно поднимите заднюю крышку и сдвиньте её вниз, чтобы полностью снять крышку.

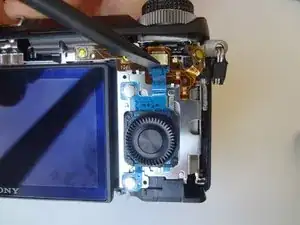

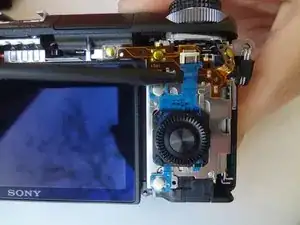

Выпрессуйте ленточный кабель, аккуратно нажав лопаткой на боковые защёлки разъёма.

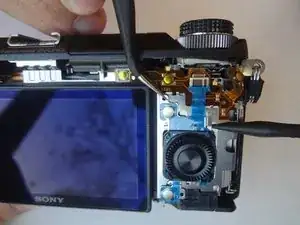

С помощью лопатки поднимите металлическую фиксирующую язычок, расположенную в правом верхнем углу узла колеса управления.

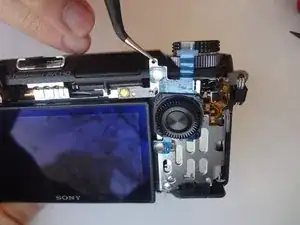

Пинцетом аккуратно сдвиньте узел вверх, чтобы освободить его.
