Замена ЖК-экрана Sony Alpha NEX-6

Перед работой с этим устройством убедитесь, что камера выключена (OFF). При подаче питания камера может быть опасна для работы.

Выключите камеру, повернув переключатель питания так, чтобы надпись "OFF" была совмещена с белой меткой-указателем.

Переверните камеру дном вверх и аккуратно положите её на ровную поверхность.

С объективом, направленным наружу, найдите отсек аккумулятора — он отмечен защёлкой с насечкой.

Сдвиньте защёлку вправо, чтобы разблокировать отсек аккумулятора. Дверца должна откинуться вверх.

С открытым отсеком найдите синий язычок, показанный вместе с лопаткой.

Нажмите язычок в сторону (влево или в направлении стенки камеры). Это извлечёт аккумулятор из камеры.

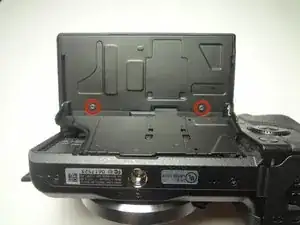

Удалите два винта Phillips #00, 1,0 мм, с задней части ЖК-экрана.

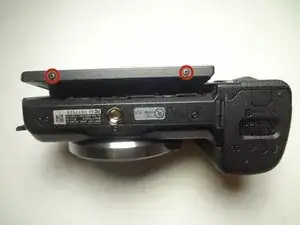

Удалите два винта Phillips #00, 1,5 мм, с нижней части монтажного узла экрана.

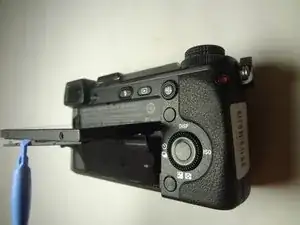

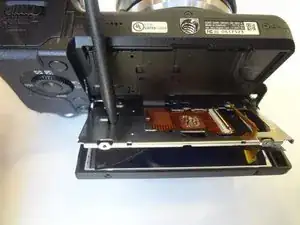

Используя пластиковый открывающий инструмент, подденьте заднюю крышку узла экрана.

Снимите заднюю крышку, оттянув её от экрана с помощью пинцета.

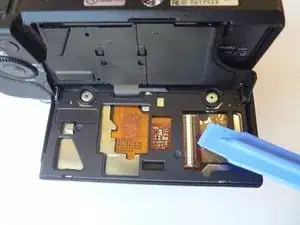

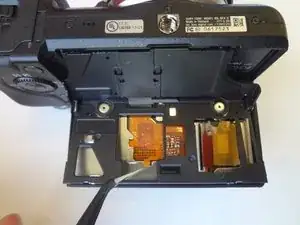

Освободите ленточный кабель, подняв чёрный фиксатор-рычажок пластиковым открывающим инструментом.

Вытащите ленточный кабель, аккуратно сдвинув его из разъёма с помощью лопатки.

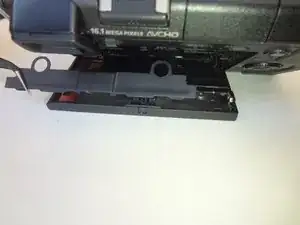

Поднимите и выньте верхний чёрный пластиковый разделитель с помощью пинцета.

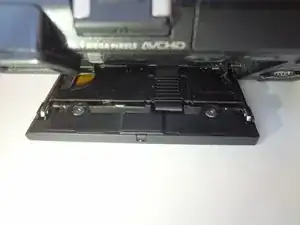

Поднимите и удалите нижний чёрный пластиковый разделитель с помощью пинцета.

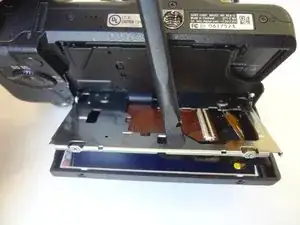

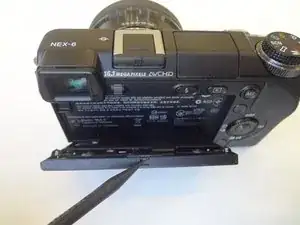

Используя острую сторону лопатки, надавите на кнопку блокировки экрана, чтобы освободить её.

Кнопка блокировки экрана теперь может быть удалена.

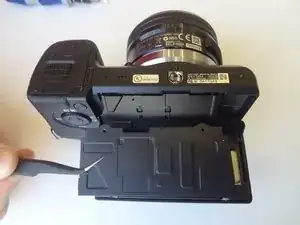

Плоским концом лопатки надавите на чёрный нейлоновый лист, приклеенный к металлической рамке, чтобы оторвать его.

Прилагайте усилие в разных точках, чтобы избежать разрыва листа.

Снимите чёрный нейлоновый лист с помощью пинцета.

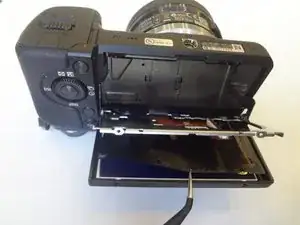

Осторожно покачивайте экран, чтобы освободить его, и извлеките из монтажного узла.
