Замена кнопки освобождения объектива Sony Alpha NEX-6

Поверните камеру так, чтобы объектив был вверх.

Найдите кнопку освобождения объектива - она находится по бокам от серебристого байонета.

Нажмите и удерживайте кнопку освобождения объектива, вращая объектив против часовой стрелки.

Поднимите объектив, когда он больше не прикреплен к камере.

Чтобы установить новый объектив, совместите белую точку на объективе с белой точкой на серебристом байонете. (Смотрите второе изображение)

Вставьте объектив и вращайте его по часовой стрелке, пока он не зафиксируется на месте.

Во время работы с данной инструкцией не касайтесь деликатного датчика изображения (центральный прямоугольник, окруженный байонетом).

После снятия объектива вы получите доступ к байонету. Начните с откручивания четырех винтов Phillips #00 размером 3,5 мм.

Теперь можно удалить внешний обод байонета.

Обратите внимание на расположение промежуточных колец для последующей сборки.

Для первого (черного) промежуточного кольца используйте пинцет, чтобы аккуратно удалить кольцо с места.

Повторите этот шаг для второго (серебристого) промежуточного кольца.

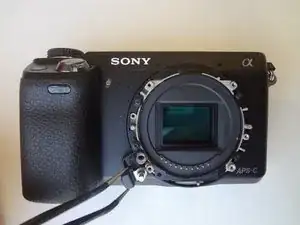

На третьем изображении показано, как должна выглядеть камера после снятия всех промежуточных колец.

Чтобы снять внутреннее кольцо байонета, открутите два винта Phillips #00 размером 2,0 мм. Это завершит снятие байонета.

С помощью пинцета аккуратно удалите кнопку освобождения объектива, поднимая ее вверх.
