Замена крепления объектива Sony Alpha NEX-6

Поверните камеру так, чтобы объектив был направлен вверх.

Найдите кнопку разблокировки объектива – она расположена сбоку от серебристого крепления объектива.

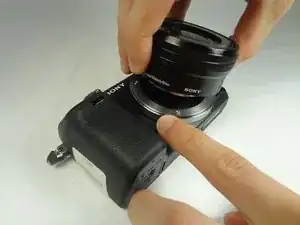

Нажмите и удерживайте кнопку разблокировки объектива, поворачивая объектив против часовой стрелки.

Поднимите объектив, когда он больше не будет закреплен на камере.

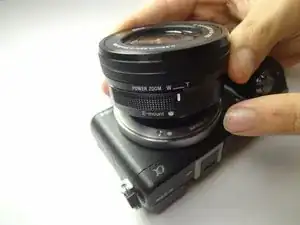

Чтобы заменить объектив, выровняйте белую точку на объективе с белой точкой на серебристом креплении объектива. (Смотрите изображение два)

Вставьте объектив и поверните его по часовой стрелке до щелчка.

В процессе работы с данным руководством не трогайте нежный сенсор изображения (центральный прямоугольник, окруженный креплением объектива).

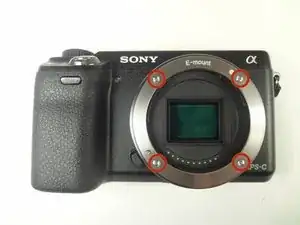

После удаления объектива вы получите доступ к креплению объектива. Начните с отворачивания четырех винтов Phillips #00 размером 3,5 мм.

Теперь можно удалить внешний кольцо крепления объектива.

Обратите внимание на расположение прокладок для последующей сборки.

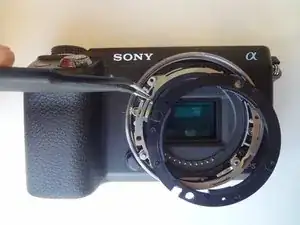

Для первой (черной) прокладки используйте пинцет, чтобы аккуратно извлечь прокладку.

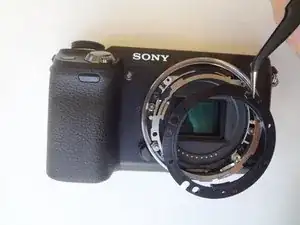

Повторите этот шаг для второй (серебристой) прокладки.

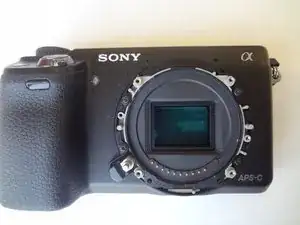

На третьем изображении показан вид камеры после удаления всех прокладок.

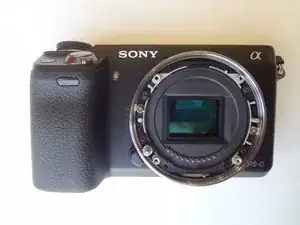

Чтобы снять внутреннее кольцо крепления объектива, отвинтите два серебристых винта Phillips #00 размером 2,0 мм. Это завершит снятие крепления объектива.
