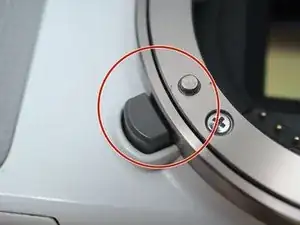

Замена кнопки сброса объектива Sony Alpha NEX-3N

Шаг 1

Извлеките батарею и карту памяти

Шаг 2

С правой стороны удалите 1 винт M1.4x3.7

С левой стороны удалите 3 винта M1.4x3.7

С нижней стороны удалите 5 винтов M1.4x3.7, включая 2 внутри отсека батареи. 2 из них не видны на фото, найдите их самостоятельно.

НЕ трогайте винты на нижней части блока ЖК-дисплея.

Шаг 3

Выдвиньте вспышку.

Внутри отсека вспышки удалите 1 чёрный винт M1.4x3.8.

Шаг 4

Снимите крышку шарнира ЖК-дисплея, сдвинув её влево.

Снимите заднюю крышку, по сути это просто пластиковая рамка.

Шаг 5

Удалите 1 винт M1.4x2

Удалите ещё один винт M1.4x2, сожалеем за неудачный угол съёмки.

Шаг 6

ОСТОРОЖНО. Sony производит САМЫЕ ХРУПКИЕ ГИБКИЕ ПЕЧАТНЫЕ ПЛАТЫ В МИРЕ!

Осторожно ослабьте блок ЖК-дисплея!

Освободите кабель гибкой платы, разъём перевёрнутого типа.

Шаг 7

Блок ЖК-дисплея

Шаг 8

После выкручивания 4 винтов снимите стальную чёрную пластину, затем медленно потяните чёрную рамку, чтобы увидеть ленточный шлейф.

Осторожно потяните очень хрупкий фиксатор шлейфа, который я отметил синими прямоугольниками. Достаточно сдвинуть примерно на 1 мм, чтобы разблокировать шлейф. К сожалению, я сломал свой.

Шаг 9

Вы уже можете видеть, что шлейф вытянут, но будьте очень осторожны с двумя другими шлейфами при извлечении этого шлейфа.

Круговые маркеры указывают на другие шлейфы, с которыми нужно быть внимательным. Удачи!

Шаг 10

Удалите 1 винт M1.4x2

Поднимите клавиатуру.

Отсоедините гибкую плату

Шаг 11

Удалите 3 чёрных винта M1.4x3.6, 2 из них вне зоны фокусировки

Шаг 12

Осторожно сдвиньте блок вспышки назад.

Отсоедините гибкую плату вспышки, вытянув её из разъёма.

ВЫСОКОЕ НАПРЯЖЕНИЕ! НЕ касайтесь металлических частей гибкой платы.

Затем снимите блок вспышки.

Шаг 13

Сдвиньте назад эту деталь, как бы она ни называлась.

Шаг 14

1 ST1.7x5

2 ST1.7x5

1 чёрный M1.4x3.6

Шаг 15

Удалите 2 винта ST1.7x5 изнутри отсека батареи (один из них не показан, расположен глубже внутри), вставьте отвёртку через отверстие в защитной крышке.

Снимите ручку. С задней стороны нажмите вправо, затем она выскочит вперёд.

Шаг 16

Удалите 2 чёрных винта M1.4x2

Шаг 17

Действуйте осторожно и с терпением.

Шаг 18

1 M1.4x3.6

Шаг 19

Питание датчика, переверните

Сигнал датчика, переверните

Затвор, вытяните

Контакты объектива, вытяните. Я уже упоминал, что Sony производит самые хрупкие гибкие платы в мире?

Всё равно вытяните

Всё равно вытяните

Гибкая плата двигателя заряда затвора (с обратной стороны, вытащите)

Шаг 20

Поднимите материнскую плату

Вытяните ещё один шлейф

Разрядите, затем выпаяйте 4 провода.

ОСТОРОЖНО! Возможное высокое постоянное напряжение >300 В

Шаг 21

Поднимите материнскую плату и пластиковую рамку с конденсатором вспышки.

Шаг 22

Отсоедините гибкую плату питания датчика (L) и сигнала (R)

Шаг 23

Удалите 3-4 винта ST1.7x5

Удалите 1 винт M1.4x5

Шаг 24

Удалите 4 винта ST1.7x5 для крепления E-крепления

Снимите металлическое кольцо крепления

Шаг 25

Снимите металлическое кольцо крепления

Снимите пластиковое кольцо крепления

Снимите пружинное кольцо крепления

Шаг 26

Блок сенсора и затвора снимается

Шаг 27

Отделите сенсор и затвор от другой рамы

Шаг 28

Удалите 3 винта ST1.7x5

Снимите экранирующую пластину / радиатор. Плата сенсора может остаться на пластине — просто отделите их.

Шаг 29

Снимите сенсор. При этом снимается и блок затвора.

Будьте осторожны: три маленькие прокладки. Не потеряйте их.

Шаг 30

Отделите блок затвора от корпуса крепления.

Шаг 31

Удалите 1 винт (с передней стороны)

Отделите шторку затвора (фото 3) от зарядного двигателя (на фото не показан).

Шаг 32

Да, замена этой маленькой безобидной детали требует более 3 часов!

Шаг 33

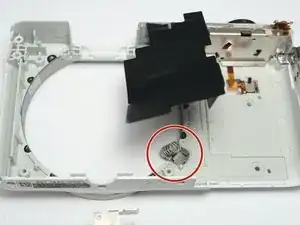

После снятия крепления, затвора и сенсора деталь становится видна.

Заключение

Чтобы собрать устройство, выполните инструкции в обратном порядке.

Перевод руководства с ifixit.com
