Разборка и ремонт затвора Sony Alpha NEX-3N

Ремонт ошибки затвора в камерах Sony Alpha NEX

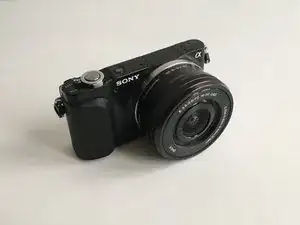

В этом руководстве мы полностью разберём камеру Sony Alpha NEX-3N, чтобы получить доступ к узлу затвора и устранить очень распространённую ошибку «Camera Error. Turn power off then on.» (см. пример видео ошибки на этой странице).

Руководство по разборке может быть полезно и для других камер Sony Alpha. Узел затвора используется в большинстве моделей серии Sony Alpha, поэтому ремонт может быть применим и к другим камерам Sony Alpha.

Перед началом ремонта внимательно прочитайте все шаги этого руководства. В камере присутствует высоковольтная схема управления вспышкой, на что несколько раз указывают шаги. Будьте осторожны и не касайтесь этой схемы — это может привести к травме или быть смертельно опасно. Для этого ремонта вам понадобятся только отвертка Philips #00 и пинцет.

Шаг 1

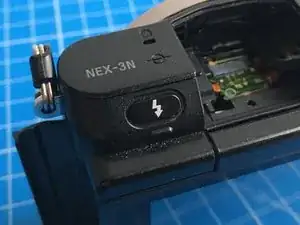

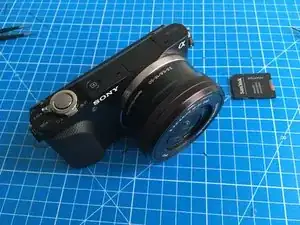

Начните с извлечения карты SD, аккумулятора и объектива из камеры.

Шаг 2

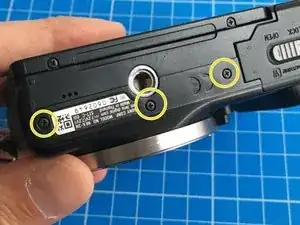

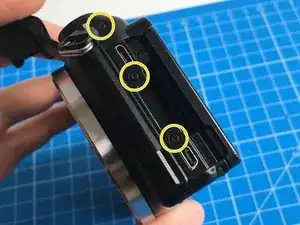

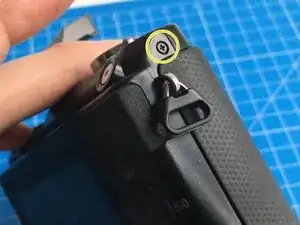

Удалите отмеченные метрические винты с помощью отвертки Philips #00. Все они одинаковые.

Шаг 3

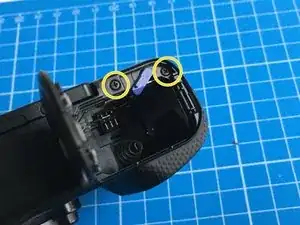

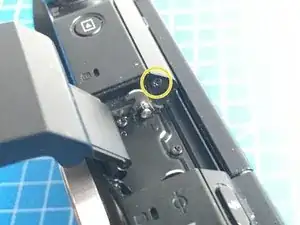

Удалите отмеченные метрические винты под крышкой слота для SD-карты и блоком вспышки с помощью отвертки Philips #00. Все они одинаковые.

Шаг 4

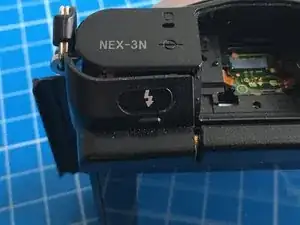

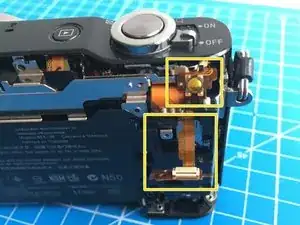

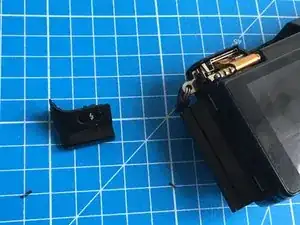

Осторожно отожмите узел кнопки вспышки от корпуса камеры и снимите крышку, как показано на фотографиях.

Шаг 5

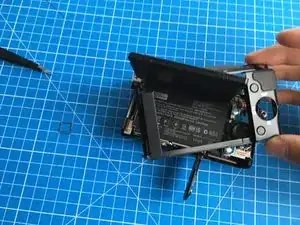

Осторожно снимите заднюю пластиковую крышку, поддев её от нижних кромок.

Шаг 6

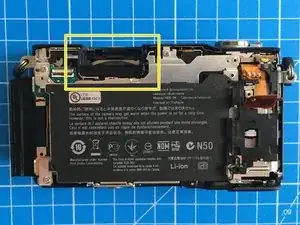

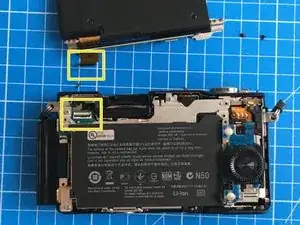

Освободите блок ЖК-дисплея, удалив два маленьких чёрных метрических винта с помощью отвертки Philips #00.

Осторожно разблокируйте ZIF-разъём в отмеченном месте, чтобы извлечь плоский гибкий кабель.

Шаг 7

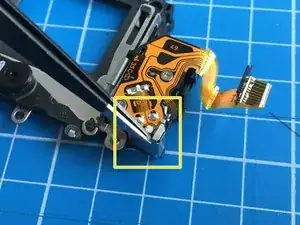

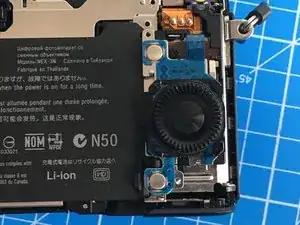

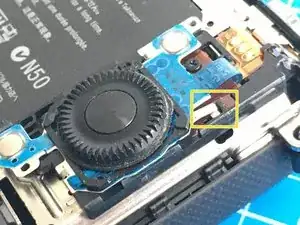

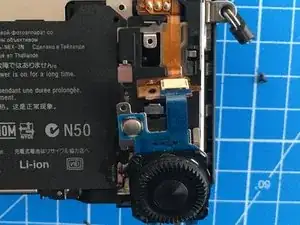

Поднимите фиксирующую защёлку вверх с помощью пинцета и сдвиньте сборку вращающейся колёсной кнопки вверх, чтобы освободить её.

Поднимите сборку кнопки вверх.

Удалите маленький метрический винт с помощью отвертки Philips #00.

Шаг 8

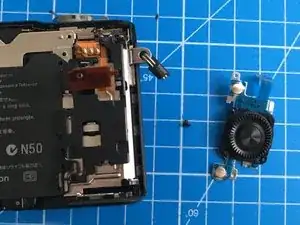

Потяните за синий плоский гибкий кабель на трении, чтобы снять сборку кнопки.

Шаг 9

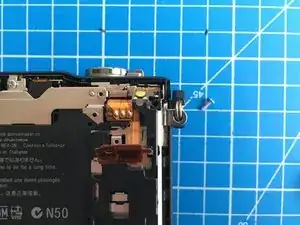

Снимите чёрную пластиковую пружинную часть штока вспышки.

Удалите винты, отмеченные на корпусе, с помощью отвертки Philips #00. Один чёрный метрический винт и четыре серебристых самореза. См. следующий шаг для типа отвертки, необходимой для доступа к верхнему правому винту.

Шаг 10

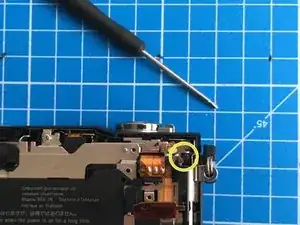

В предыдущем шаге верхний правый винт глубоко утоплен в сборке. Используйте тонкую и длинную отвертку.

Шаг 11

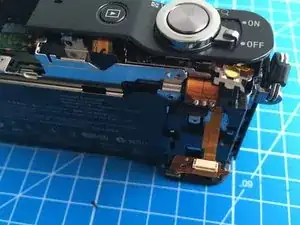

Осторожно отожмите кнопку записи видео от пластикового посадочного места и подготовьтесь бережно обращаться с плоским гибким кабелем, идущим к разъёму кнопки.

Медленно снимите металлическую крышку, удалив её с корпуса камеры.

Шаг 12

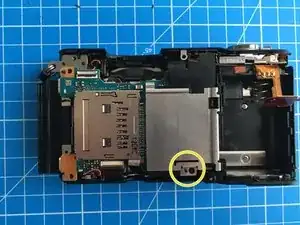

Удалите отмеченный маленький метрический винт с помощью отвертки Philips #00.

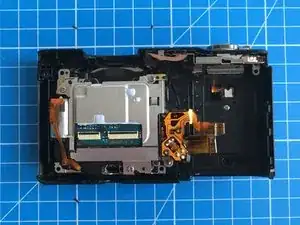

Снимите металлические и пластиковые экраны.

Шаг 13

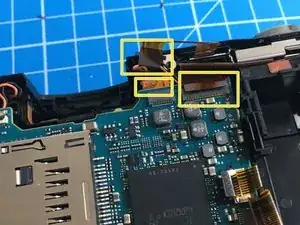

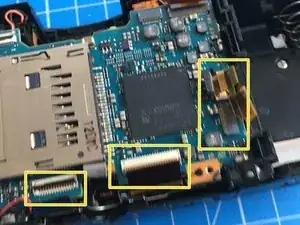

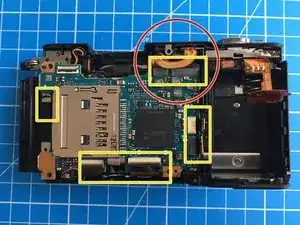

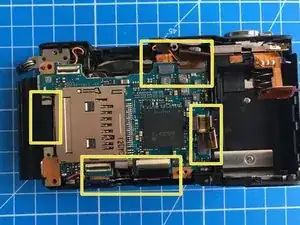

На основной плате подключены 8 плоских гибких кабелей. Два из них скрыты за платой.

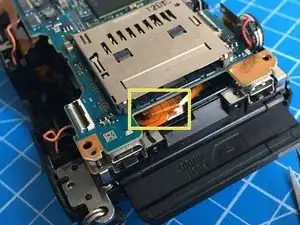

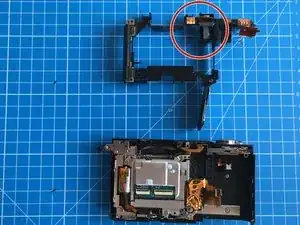

Один из гибких кабелей может нести высокое напряжение от схемы зарядки вспышки, поэтому будьте осторожны при касании вокруг. Гибкий кабель находится на задней части блока, в области, отмеченной красным кругом на первой фотографии.

Два нижних плоских кабеля имеют ZIF-разъёмы с фиксирующими защёлками. Остальные — просто прижаты, аккуратно потяните их пинцетом.

Шаг 14

Аккуратно снимите все плоские гибкие кабели, потянув их.

Шаг 15

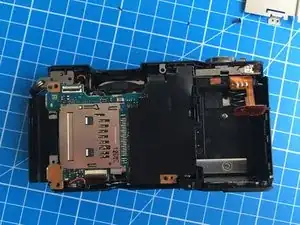

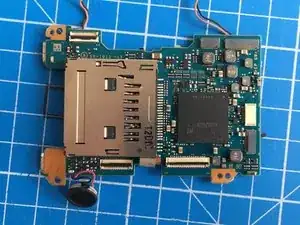

При снятии основной платы следите, чтобы не оторвать кабели микрофона и динамика.

Будьте внимательны к высоковольтной схеме зарядки вспышки, как показано красным кругом на первой фотографии.

Шаг 16

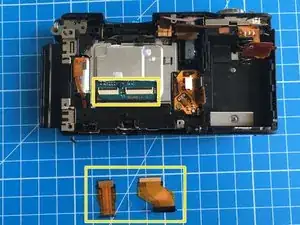

Снимите плоские гибкие кабели с узла матрицы, разблокировав фиксирующие защёлки на ZIF-разъёмах.

Снимите пластиковую рамку-держатель аккумулятора, покачивая её, чтобы вынуть из посадочного места.

Будьте осторожны с высоковольтной схемой зарядки вспышки, как показано на последней фотографии.

Шаг 17

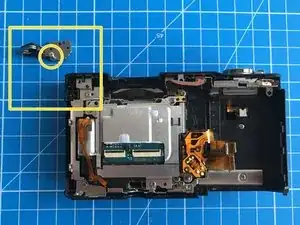

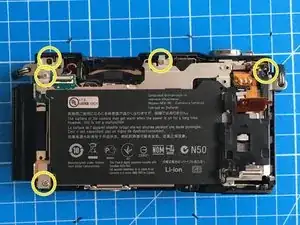

Освободите узел проушины ремешка, выкрутив серебристый самонарезающий винт, отмеченный на первой фотографии.

Удалите 5 серебристых самонарезающих винтов, отмеченных на фотографиях.

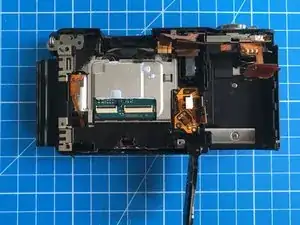

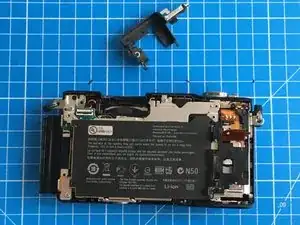

Снимите металлическую рамку.

Шаг 18

Снимите узел крепления объектива, затвор и узел сенсора с корпуса камеры.

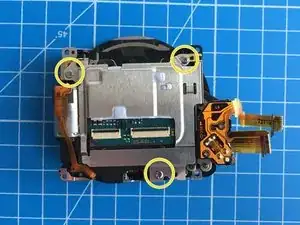

Удалите 3 отмеченных серебристых самонарезающих винта, чтобы освободить узел сенсора. Обратите внимание на регулировочные шайбы сенсора. Не потеряйте их.

Не прикасайтесь к поверхности сенсора. Храните его в чистом и безопасном месте.

Шаг 19

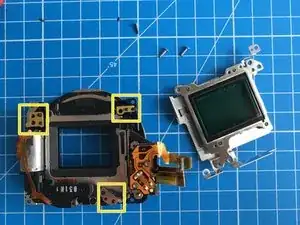

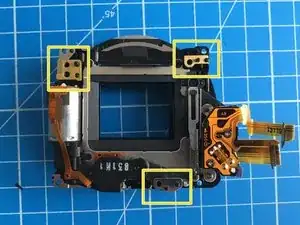

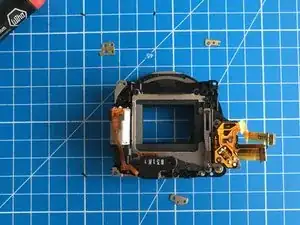

Обратите внимание на расположение шайб. В Вашей камере могут быть шайбы другого цвета и в другом количестве.

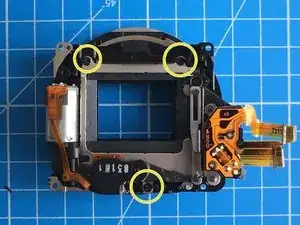

Удалите 3 отмеченных чёрных самонарезающих винта, чтобы освободить узел затвора.

Шаг 20

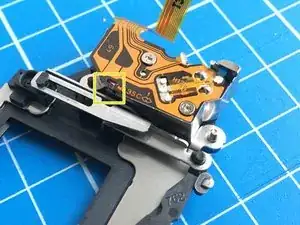

Аккуратно снимите тонкий металлический экран вокруг блока затвора. Обратите внимание на крошечную защёлку, взаимодействующую с печатной платой, как отмечено на первой фотографии.

Шаг 21

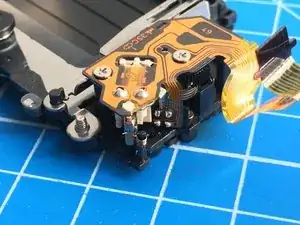

Этот шаг — фактическая процедура ремонта при ошибке затвора.

Ошибка вызвана ослаблением возвратной пружины затвора. Из‑за длительной эксплуатации она потеряла силу и не в состоянии закрыть затвор.

Обычно мотор открывает шторку затвора и фиксирует механизм с помощью небольшого неодимового магнита.

При активации электромагнита неодимовый магнит отключается, и шторка должна двигаться в сторону закрытия при помощи возвратной пружины.

Когда возвратная пружина ослабла, она не может сдвинуть шторку.

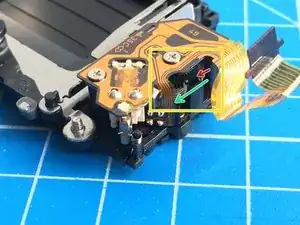

Для ремонта с помощью пинцета поверните колесико регулировки пружины (чёрное круглое колесико с зубьями, нижнее показано красной стрелкой) на 2–3 щелчка в направлении зелёной стрелки. Сравните первую и последнюю фотографию по величине поворота — это всего лишь небольшое смещение.

Это должно устранить проблему.

Шаг 22

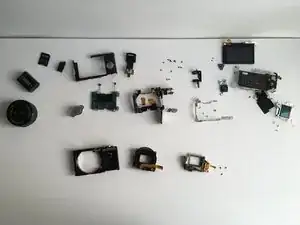

Соберите всё в обратном порядке разборки. Будьте осторожны при подключении плоских гибких шлейфов — их легко повредить.

Проверьте камеру. Она должна работать, но если ошибка сохранится, попробуйте повернуть колесико регулировки пружины ещё на один–два щелчка.

Если проблема не устранена, возможно потребуется новый узел затвора. Такие узлы широко продаются, найдёте при поиске.

Удачи!

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
