Замена кнопки освобождения объектива Sony Alpha NEX-5N
Кнопка освобождения объектива является компонентом корпуса камеры и используется для снятия объектива с корпуса. Эта кнопка может заедать, что мешает снятию или смене объективов.
Шаг 1
Во время выполнения этого руководства не касайтесь датчика изображения (центральный прямоугольник, окруженный байонетом объектива).

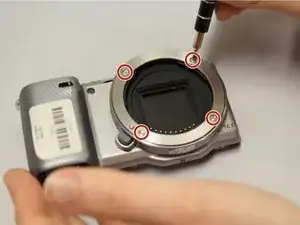

Открутите 4 серебряные винта Phillips #000 размером 1,2 мм по периметру внешнего байонета объектива.
Может потребоваться приложить усилие для откручивания этих 4 винтов.
Снимите кольцо внешнего байонета объектива.
Шаг 2

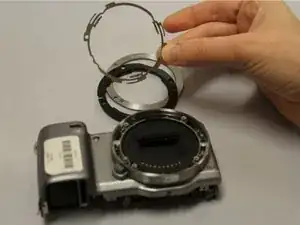

Обратите внимание на расположение и порядок распределительных колец для последующей сборки.

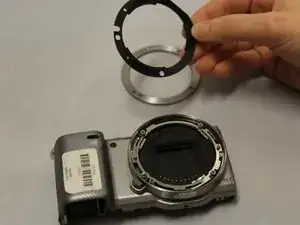

С помощью пальцев вытащите первое черное распределительное кольцо.
Повторите предыдущий этап для второго серебряного распределительного кольца.
Шаг 3

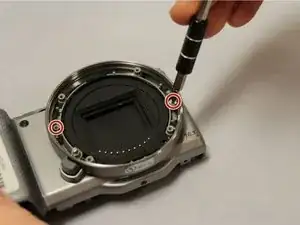

Открутите 2 серебряные винта Phillips #000 размером 1,2 мм с противоположных сторон в области кольца объектива.

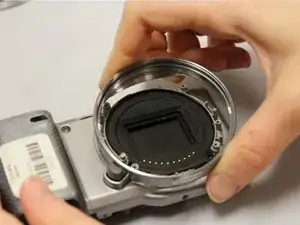

С помощью пальцев аккуратно снимите корпус объектива. Это завершит снятие E-байонета.

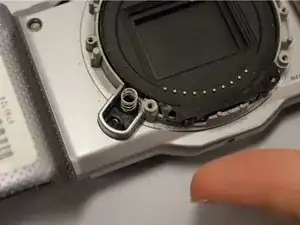

Кнопка освобождения объектива и маленькая пружина под ней будут свободны.
Шаг 4

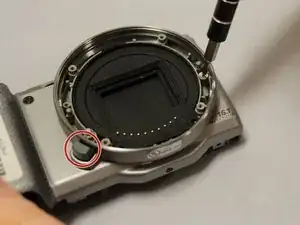

Найдите кнопку освобождения объектива.
Кнопка должна легко сниматься вручную.
Шаг 5

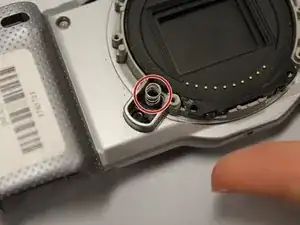

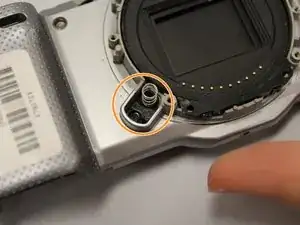

После снятия кнопки открывается пружина под ней, которую можно заменить.
Это завершает снятие кнопки освобождения объектива.
Заключение
Для сборки устройства выполните указания в обратном порядке.
