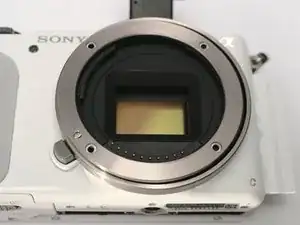

Замена затвора Sony Alpha NEX-3N

Извлеките аккумулятор и карту

Правая сторона: выкрутите 1 винт M1.4x3.7

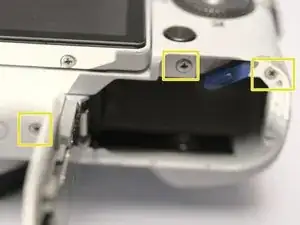

Левая сторона: выкрутите 3 винта M1.4x3.7

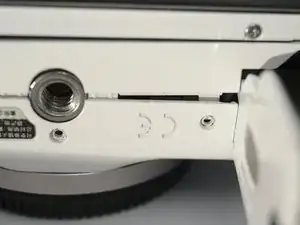

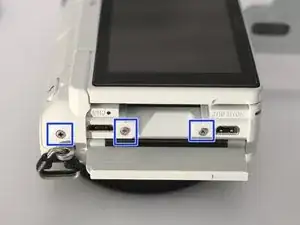

Нижняя сторона: выкрутите 5 винтов M1.4x3.7, включая 2 в отсеке аккумулятора. 2 из них не показаны на этом фото, Вы сможете их найти.

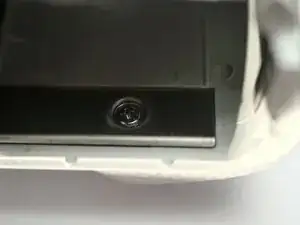

Не прикасайтесь к винтам на нижней части блока ЖК‑экрана.

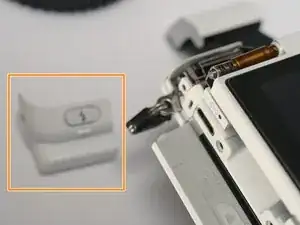

Поднимите вспышку.

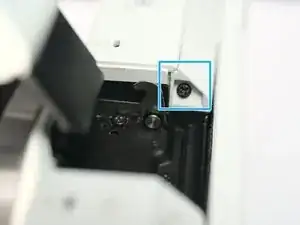

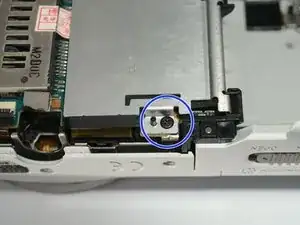

В отсеке вспышки выкрутите 1 чёрный винт M1.4x3.8.

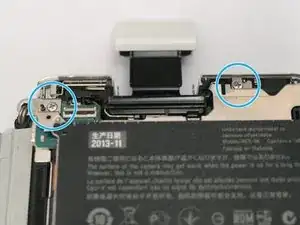

Снимите крышку шарнира ЖК‑экрана, сдвинув влево.

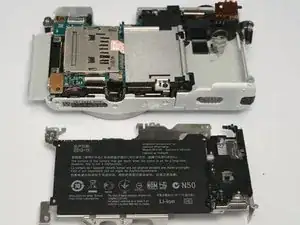

Снимите заднюю панель — это просто пластиковая рамка.

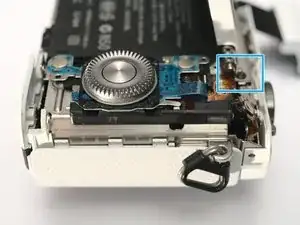

Выкрутите 1 винт M1.4x2

Выкрутите ещё один винт M1.4x2, извините за ракурс.

ВНИМАНИЕ. Sony использует очень хрупкие гибкие печатные шлейфы.

Осторожно отсоединяйте блок ЖК‑экрана!

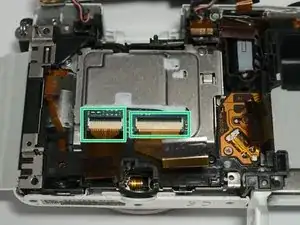

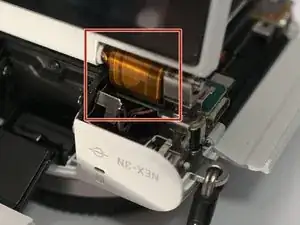

Освободите FPC‑шлейф, разъём откидного типа.

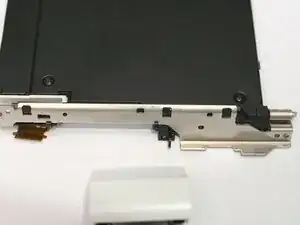

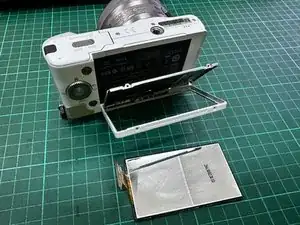

Сборка ЖК‑экрана

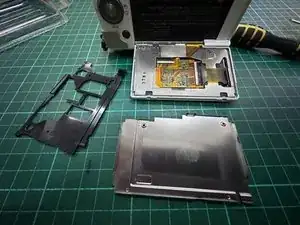

После отвинчивания 4 винтов Вы снимете чёрную стальную пластину, затем медленно потяните чёрную рамку, чтобы увидеть ленточный шлейф.

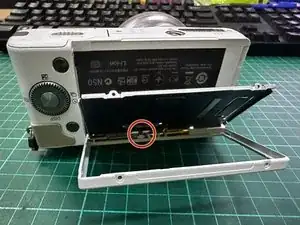

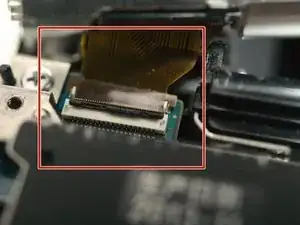

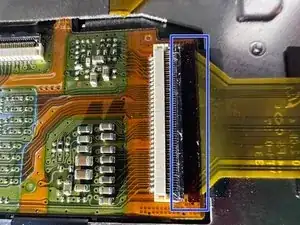

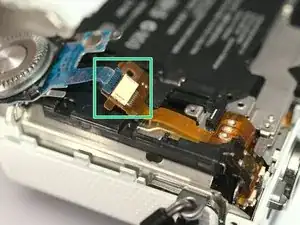

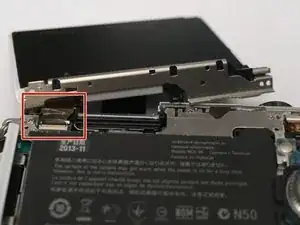

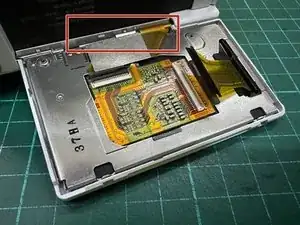

Медленно потяните очень хрупкую защёлку шлейфа, которую я отмечаю синими рамками — примерно на 1 мм, чтобы разблокировать шлейф. К сожалению, у меня она сломалась.

Вы видите шлейф, уже выведенный, но будьте осторожны с другими двумя шлейфами при попытке вытащить этот шлейф.

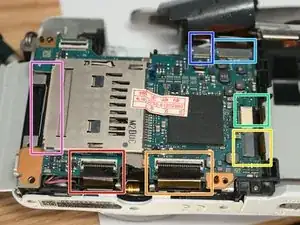

Круговая отметка показывает другие шлейфы, с которыми нужно быть осторожным. Удачи!

Выкрутите 1 винт M1.4x2

Поднимите клавиатуру.

Отсоедините FPC

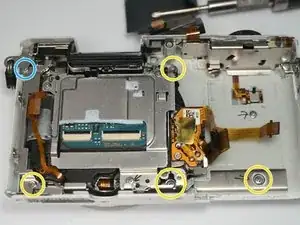

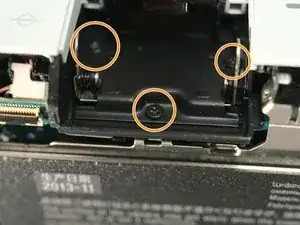

Выкрутите 3 чёрных винта M1.4x3.6, 2 из них не в фокусе

Сдвиньте блок вспышки назад с осторожностью.

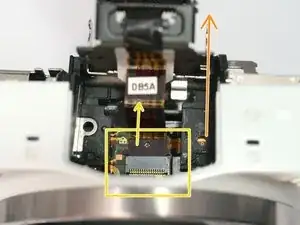

Отсоедините FPC вспышки, вынув его из разъёма.

Высокое напряжение! Не прикасайтесь к металлу на FPC.

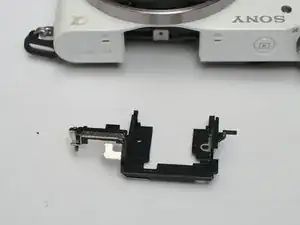

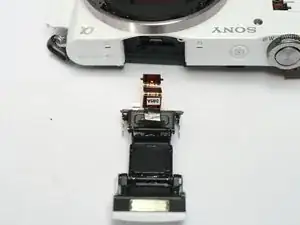

Затем снимите блок вспышки.

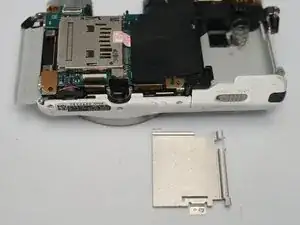

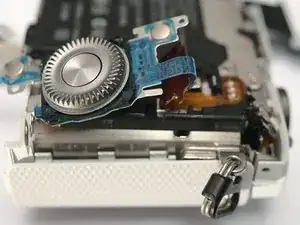

Сдвиньте назад и снимите ту деталь, как бы она ни называлась.

1 винт ST1.7x5

2 винта ST1.7x5

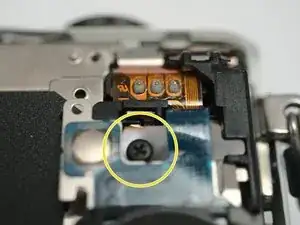

1 чёрный винт M1.4x3.6

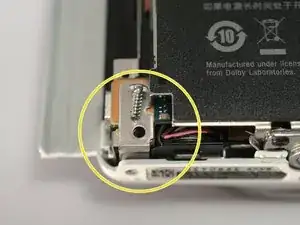

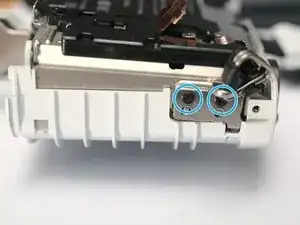

Выкрутите 2 винта ST1.7x5 внутри отсека аккумулятора (один из них не показан, расположен глубже). Вставьте отвёртку через отверстие в защитной крышке.

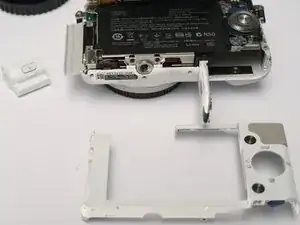

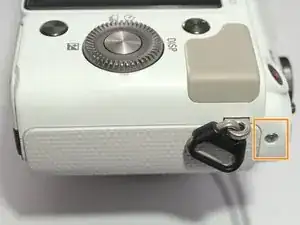

Снимите накладку рукояти. Сзади сдвиньте вправо, затем она выдвинется вперёд.

Выкрутите 2 чёрных винта M1.4x2

Осторожно и терпеливо.

1 винт M1.4x3.6

Питание сенсора — откинуть

Сигнал сенсора — откинуть

Затвор — потянуть

Контакты объектива — потянуть. Уже упоминалось, что у Sony очень хрупкие FPC?

В общем, потяните

В общем, потяните

FPC мотора зарядки затвора (сзади, вынуть)

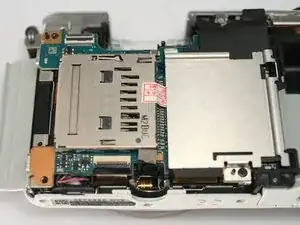

Отогните основную плату вверх

Выньте ещё один FPC

Разрядите, затем выпаяйте 4 провода.

ВНИМАНИЕ! Возможное высокое постоянное напряжение >300 В

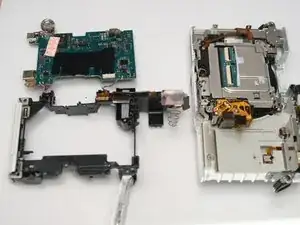

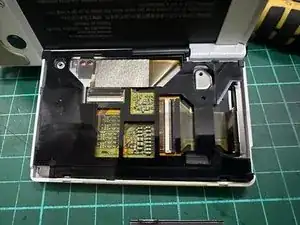

Поднимите основную плату и пластиковую рамку с конденсатором вспышки.

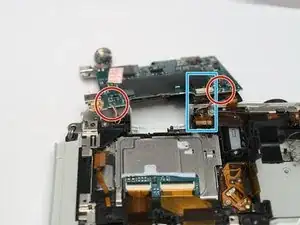

Отсоедините питание сенсора (слева) и сигнал (справа) FPC

Выкрутите 3–4 винта ST1.7x5

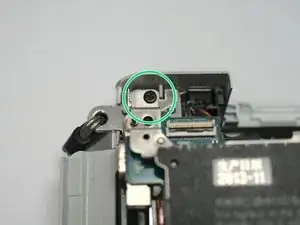

Выкрутите 1 винт M1.4x5

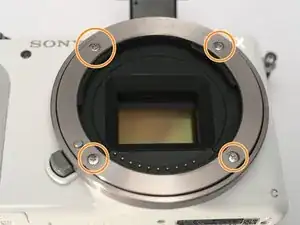

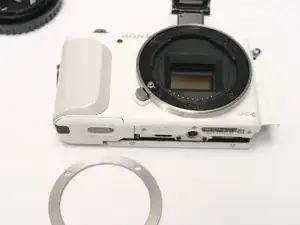

Удалите 4 винта ST1.7x5 для байонета E‑Mount

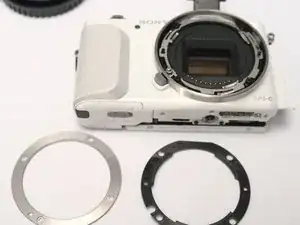

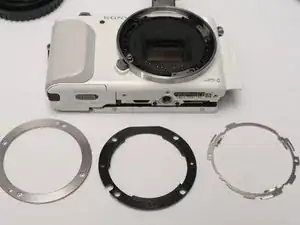

Снимите металлическое кольцо крепления байонета

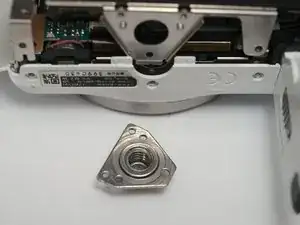

Снимите металлическое кольцо байонета

Снимите пластиковое кольцо байонета

Снимите пружинное кольцо байонета

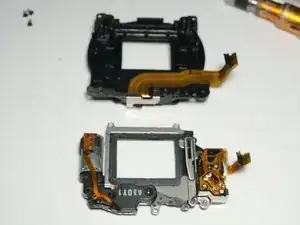

Сборка матрицы и затвора отходит

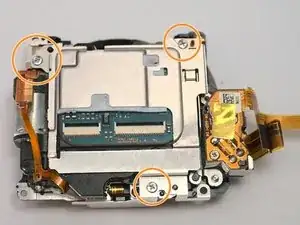

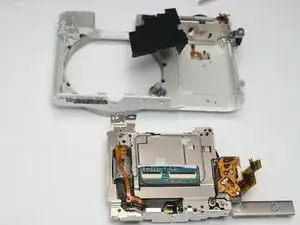

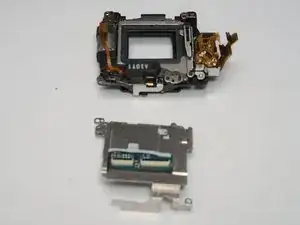

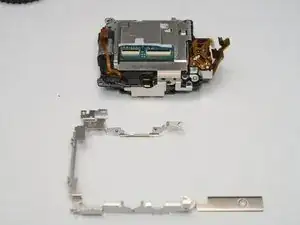

Отделите сборку матрицы и затвора от другой рамки

Удалите 3 винта ST1.7x5

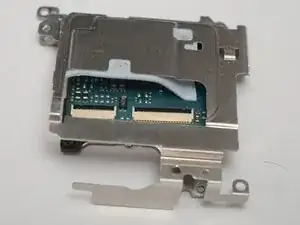

Снимите экран/радиатор матрицы. Плата матрицы может прилипать к экрану — аккуратно отделите их.

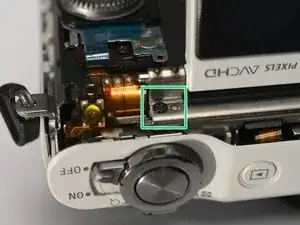

Снимите матрицу. Сборка затвора отходит.

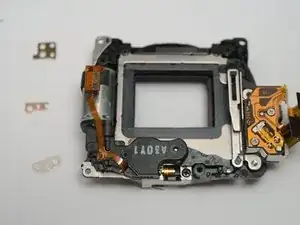

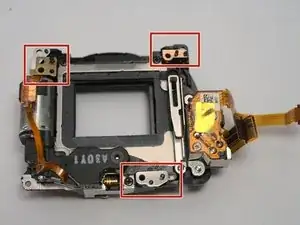

Осторожно с 3 маленькими прокладками. НЕ потеряйте их.

Отделите сборку затвора от корпуса байонета.

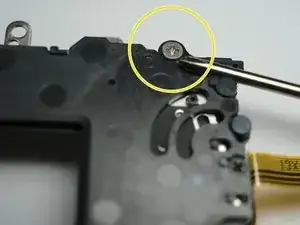

Удалите 1 винт (со стороны «Front»)

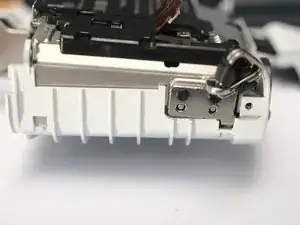

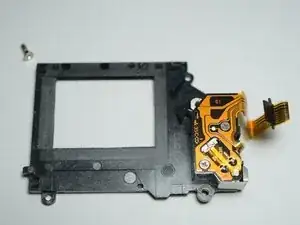

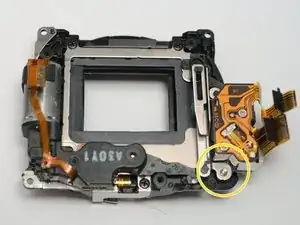

Отделите шторку затвора (фото 3) от мотора заряда (не показан).
