Замена материнской платы Sony Handycam HDR-CX380

Поверните камеру так, чтобы её нижняя сторона была обращена к Вам, а объектив — к полу.

Вы должны видеть этикетку камеры, она должна быть повернута на 90 градусов против часовой стрелки.

Большим пальцем левой руки сдвиньте вправо ползунок, расположенный слева от слота для карты SD.

При установке новой батареи или повторной установке снятой батареи этот шаг можно пропустить.

Указательным пальцем и большим пальцем правой руки потяните батарею к себе, затем от камеры.

Ориентируйте камеру так, чтобы сторона с батареей была сверху.

Удалите один винт Phillips #00 длиной 4.5 мм.

Удалите один винт Phillips #00 длиной 5.5 мм.

Используя синие пластиковые проставки, аккуратно подденьте пластиковый корпус вокруг кнопки запуска/остановки.

Снимите корпус, зажав его большим и указательным пальцами правой руки.

Откройте ЖК‑панель, чтобы получить доступ к боковой панели.

Снимите три винта Phillips #00 длиной 5.5 мм.

Поверните камеру к рукоятке и выверните винт Phillips 5.5 мм, используя отвёртку J00 Phillips.

С нижней стороны камеры, обращённой вверх, снимите два винта Phillips #00 длиной 5.5 мм.

Ориентируйте камеру так, чтобы её нижняя часть была обращена к Вам.

Используйте синие пластиковые проставки, чтобы аккуратно снять кожух камеры.

Поверните камеру так, чтобы боковая панель с ЖК‑экраном была обращена к Вам, и аккуратно подденьте кожух, чтобы снять его с камеры.

Ориентируйте камеру так, чтобы объектив был направлен влево от Вас.

Держа камеру правой рукой, аккуратно снимите крышку объектива левой рукой.

Камера должна быть ориентирована с объективом, направленным влево.

Поверните камеру так, чтобы она стояла вертикально, а объектив был направлен влево.

Держа отвёртку в правой руке и камеру в левой, снимите один винт Phillips #00 длиной 5.5 мм на верхней части затворного узла.

Поверните камеру так, чтобы объектив был направлен вниз, а ЖК‑экран — вправо.

Снимите два винта Phillips #00 с шарнира ЖК‑экрана.

Ориентируйте камеру вертикально так, чтобы объектив был направлен вправо.

Держа камеру левой рукой, аккуратно снимите затворный узел правой рукой с корпуса.

Если Вы хотите снять только объектив, следующие два шага выполнять необязательно.

Ориентируйте камеру так, чтобы нижняя часть была обращена к Вам, а объектив — вправо.

Пинцетом из металла аккуратно отсоедините проводной жгут, соединяющий затворный узел с материнской платой.

Поверните камеру так, чтобы она была вертикально, а объектив — направлен вправо.

С помощью металлического пинцета отсоедините шлейфовую ленту, соединяющую затворный узел с материнской платой.

Тяните за шлейф аккуратно: шлейфы легко повредить, и их ремонт может потребовать пайки.

Снимите три винта Phillips #00 длиной 5.5 мм, удерживающие объектив.

Аккуратно потяните объектив вверх, чтобы вынуть его из камеры.

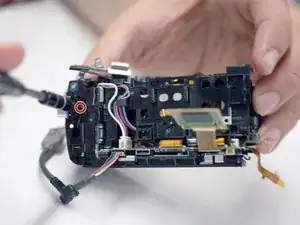

С правой стороны камеры, обращённой к Вам, снимите один винт Phillips #00 длиной 5.5 мм.

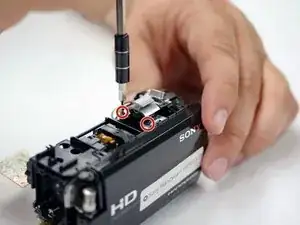

С тыльной стороны ЖК‑экрана, обращённой к Вам, снимите два винта Phillips #00 длиной 5.5 мм, удерживающие кнопку зума.

Ориентируя камеру так, чтобы правая сторона была обращена к Вам, снимите один винт Phillips #00 длиной 5.5 мм, фиксирующий кнопку запуска.

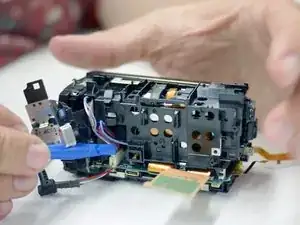

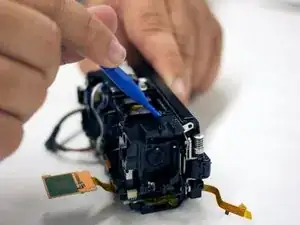

Используйте синий пластиковый инструмент, чтобы отсоединить узел объектива от корпуса.

Используйте ваш синий пластиковый инструмент для вскрытия, чтобы отодвинуть провода в сторону.

Выньте блок объектива из корпуса камеры вручную.

Ориентируя камеру так, чтобы передняя сторона была обращена к Вам, снимите ленточный кабель, соединяющий кнопки запуска и зума с платой питания, с помощью пинцета.

Ленточные кабели легко повредить. Используйте металлический пинцет, чтобы минимизировать риск повреждения этих кабелей, так как их ремонт требует пайки и может занять много времени.

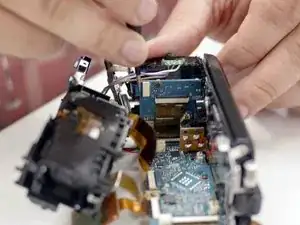

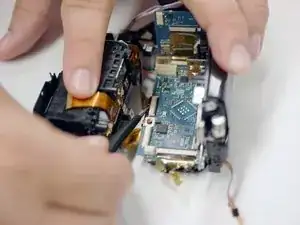

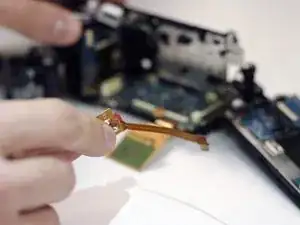

С помощью пинцета снимите два ленточных кабеля, соединяющих блок объектива с материнской платой.

Используйте металлический пинцет, чтобы не повредить ленты.

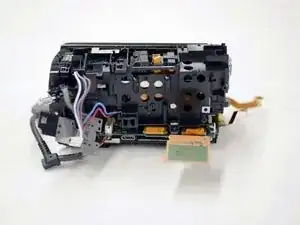

Корпус блока объектива теперь должен быть свободен. Удалите его из корпуса камеры.

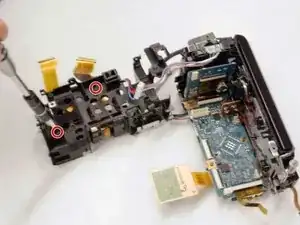

Снимите два винта Phillips #000 длиной 4,5 мм, крепящих блок объектива к его корпусу.

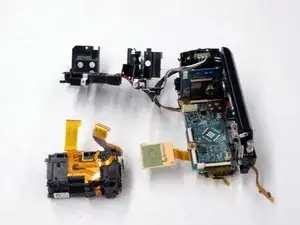

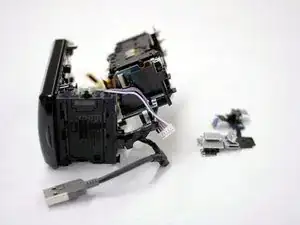

Блок объектива теперь полностью свободен. Удалите его из корпуса.

Поверните ЖК-экран на петле на ±90 градусов относительно камеры, чтобы открыть доступ к винтам на стороне панели ЖК-экрана.

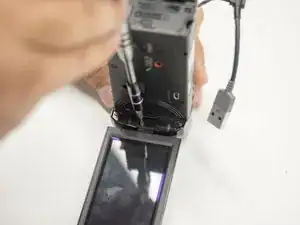

Снимите два винта Phillips #00 длиной 5,5 мм.

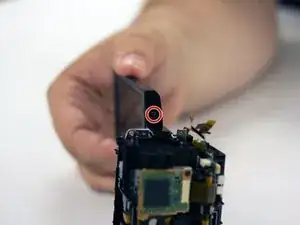

Снимите один винт Phillips #00 длиной 3 мм изнутри петли панели ЖК-экрана.

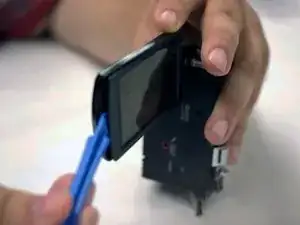

Используя пластиковые инструменты для вскрытия, снимите заднюю крышку с ЖК-экрана.

Снимите корпус петли с задней стороны ЖК-экрана, используя синие пластиковые инструменты для вскрытия.

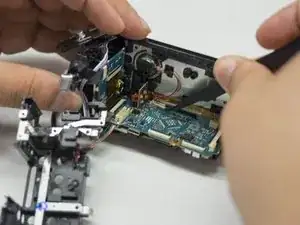

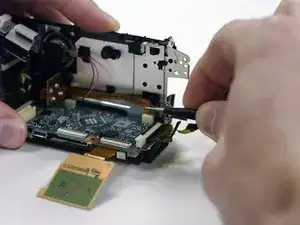

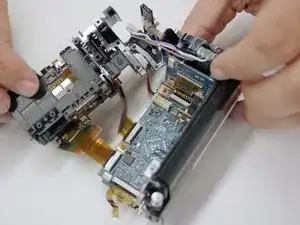

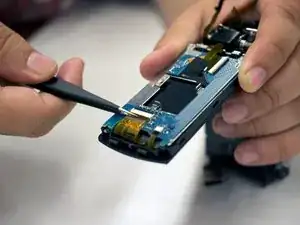

С помощью пинцета снимите ленточный кабель, соединяющий плату ЖК-экрана с материнской платой.

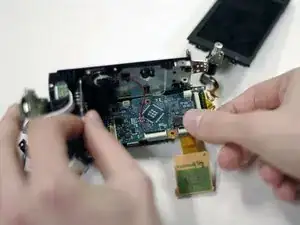

Используя металлический пинцет, снимите две ленты, соединяющие плату ЖК с экраном.

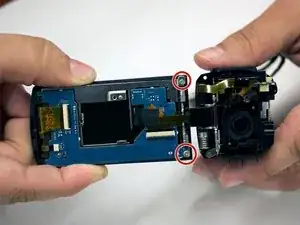

Снимите два серебристых винта Phillips #00 длиной 4,5 мм с платы ЖК.

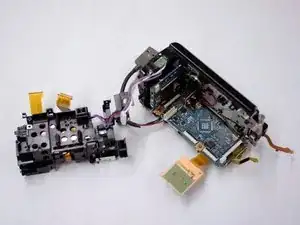

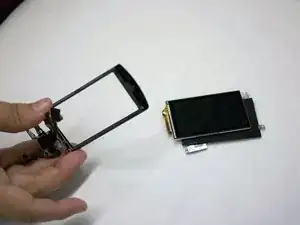

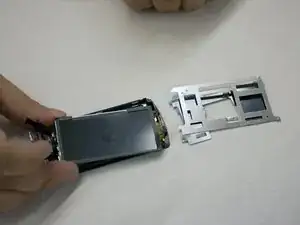

ЖК-экран и все его компоненты свободны. Разверните их и замените необходимые детали (главная плата, экран, металлическое крепление и т.д.).

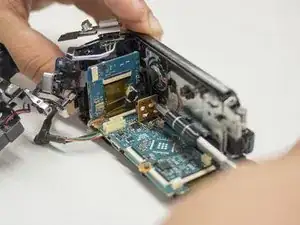

Ориентируйте камеру так, чтобы передняя часть была обращена к Вам.

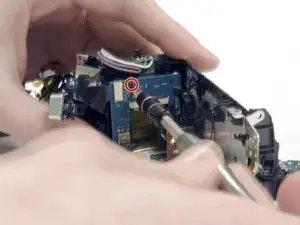

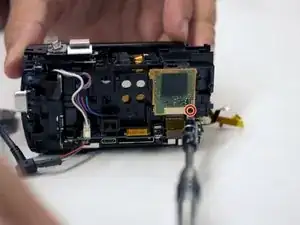

Снимите один винт Phillips #00 длиной 5,5 мм, крепящий плату питания к материнской плате.

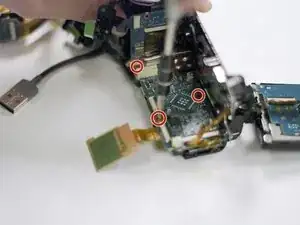

Снимите три винта Phillips #00 длиной 5,5 мм, крепящие материнскую плату к корпусу камеры.

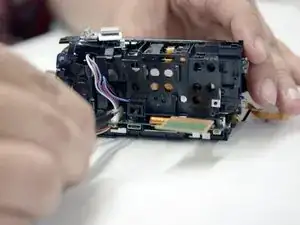

Ориентируйте камеру так, чтобы правая сторона была обращена к Вам.

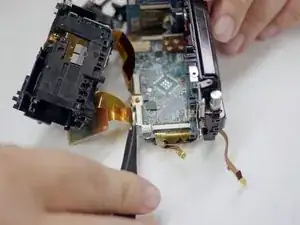

Держа пинцет в правой руке, аккуратно снимите провод, соединяющий динамик с материнской платой.

Держа пинцет в правой руке, аккуратно потяните вверх, чтобы отключить ленточный кабель, идущий от материнской платы к разъему микрофона.

Чтобы избежать повреждения чувствительной электроники, захватывайте только ту часть ленты, которая непосредственно соединяется с материнской платой.

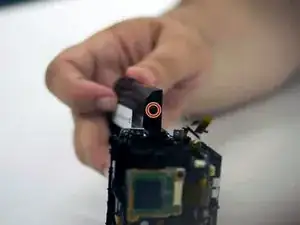

Снимите винт Phillips #00 длиной 5,5 мм над разъемом микрофона.

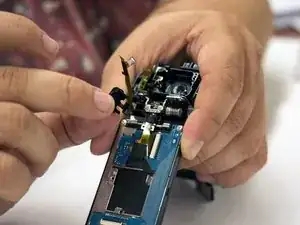

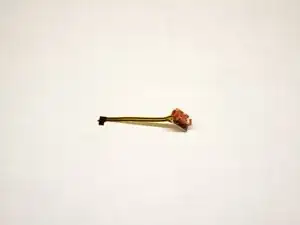

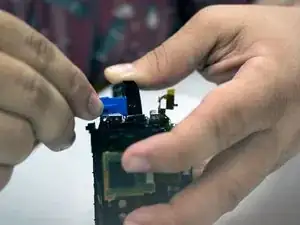

Держа камеру левой рукой, снимите разъем микрофона правым большим и указательным пальцами.

Старайтесь не прикасаться к ленте, так как это может повредить чувствительные электронные схемы.

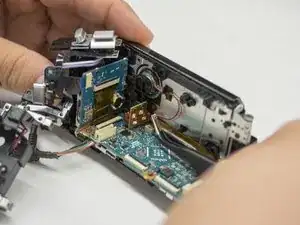

Держа камеру левой рукой, извлеките материнскую плату из корпуса камеры, используя правый большой и указательный пальцы.
