Замена материнской платы Sony Handycam HDR-CX580V

Найдите ползунок с маркировкой «BATT» и отодвиньте его от батареи большим пальцем.

На этом этапе вы сможете извлечь батарею, просто приподняв её из камеры.

Камера, использованная для создания руководства, не имела батареи. Тем не менее положение батареи должно быть тем же.

Используйте отвертку Phillips #00, чтобы выкрутить следующие винты 5,5 мм с левой стороны.

Используйте отвертку Phillips #00, чтобы выкрутить следующие винты 5,5 мм в пустом отсеке для батареи.

Используйте отвертку Phillips #00, чтобы выкрутить следующие винты 5,5 мм на дне.

Отогните шарнирную панель на верхней части камеры, расположенную рядом с объективом.

Используйте отвертку Phillips #00, чтобы выкрутить следующие винты 5,5 мм на верхней части под шарнирной панелью.

Отодвиньте крышку для разъемов DC и A/V на правой стороне.

Используйте отвертку Phillips #00, чтобы выкрутить следующие винты 5,5 мм под крышкой и на правой стороне.

Используйте пластиковый инструмент для поддевания, чтобы ослабить корпус на дне и с правой стороны.

На этом этапе правая боковина должна легко сняться, хотя она все ещё будет соединена внутренней проводкой.

Аккуратно обращайтесь с проводкой, которая ещё прикреплена к боковой крышке, пока у вас не появится доступ для её отсоединения позже.

Аккуратно снимите нижнюю крышку пальцами.

Осторожно, не потеряйте маленькие металлические элементы крепления штатива, которые находятся под крышкой.

Посмотрите на правую сторону камеры (сторона с кнопкой записи), удерживая отставленную крышку.

Используйте отвертку Phillips #00, чтобы выкрутить следующие винты 5,5 мм около кнопки записи.

Используйте изогнутые пинцеты, чтобы аккуратно отсоединить синий ленточный кабель от корпуса камеры.

Кнопка записи и её синий ленточный разъем должны отстать от корпуса, но остаться соединёнными с верхней крышкой.

Снимите верхнюю крышку, слегка схватив за любую сторону и потянув назад по направлению к задней части камеры.

Используйте отвертку Phillips #00, чтобы выкрутить следующие винты 5,5 мм внутри верхней крышки.

Аккуратно снимите металлическую рамку с верхней крышки.

Теперь можно снять кнопку записи и её соединительную ленту.

Используйте отвертку Phillips #00, чтобы выкрутить следующие винты 5,5 мм на правой стороне рядом с объективом.

Используйте отвертку Phillips #00, чтобы выкрутить следующие винты 5,5 мм на верхней части рядом с объективом.

Аккуратно отщелкните полоску корпуса на левой стороне камеры рядом с объективом.

Используйте отвертку Phillips #00, чтобы выкрутить следующие винты 5,5 мм под полоской корпуса.

Аккуратно снимите крышку объектива и затворный узел с передней части камеры.

Не тяните провода слишком сильно. Убедитесь, что снимаете их с места крепления, где они присоединены к корпусу камеры.

Используйте отвертку Phillips #00, чтобы выкрутить следующие винты 5,5 мм на корпусе объектива.

Аккуратно извлеките объектив из корпуса камеры.

Старайтесь не прикасаться к поверхности линзы напрямую, чтобы избежать царапин и загрязнений.

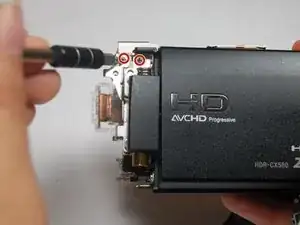

Чтобы начать снятие металлического корпуса, используйте отвертку Phillips #00, чтобы выкрутить следующие винты 5,5 мм.

Держите камеру так, чтобы плата была видна снизу.

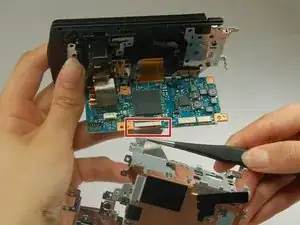

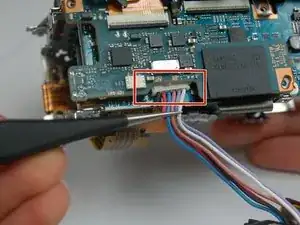

Пинцетом с прямыми губками аккуратно снимите свисающую панель, отсоединив соответствующие групповые разъемы кабелей и разъем ленточного кабеля, подключенные к плате.

На этом этапе висящая боковая панель должна быть снята и отложена в сторону.

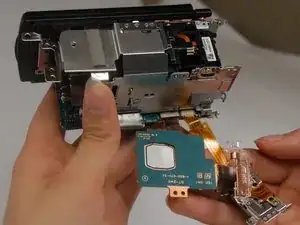

Чип видеокамеры и часть платы должны естественно отойти — аккуратно удалите их и отложите в сторону.

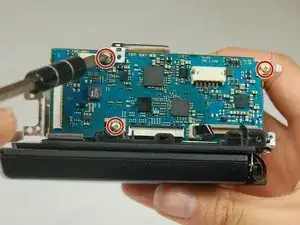

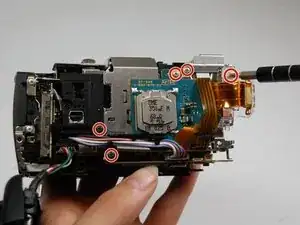

Используя отвертку Phillips #00, выньте следующие винты длиной 5.5 мм со стороны платы.

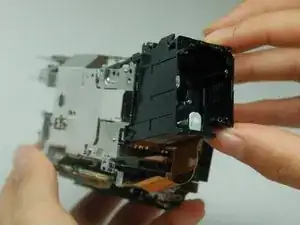

Используя отвертку Phillips #00, выньте следующие винты длиной 5.5 мм и извлеките модуль объектива, аккуратно вытягивая его из металлического корпуса.

Не тяните модуль объектива слишком сильно.

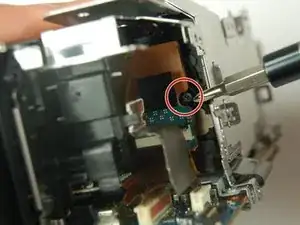

Используя отвертку Phillips #00, выньте винт длиной 5.5 мм внутри металлического корпуса.

Этот винт может быть скрыт под черной полосой внутри корпуса камеры. В этом случае аккуратно отодвиньте её пинцетом с прямыми губками.

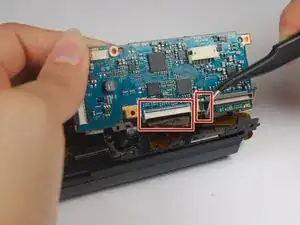

Пинцетом снимите разъем ленточного кабеля, соединяющий металлический корпус и плату.

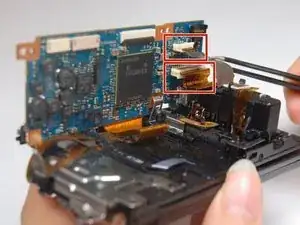

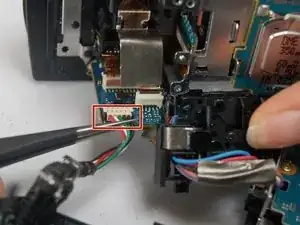

Пинцетом снимите следующие разъемы ленточных кабелей, чтобы извлечь плату из видеокамеры.

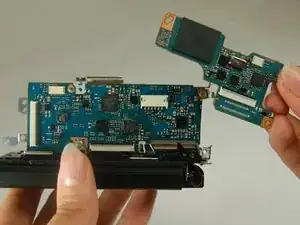

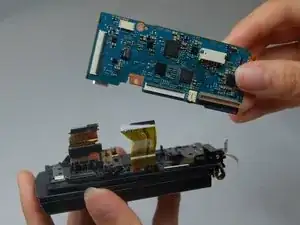

Аккуратно извлеките плату вручную.

Если все крепления сняты правильно, плата должна легко извлечься.
