Замена жесткого диска Sony Handycam HDR-XR500V

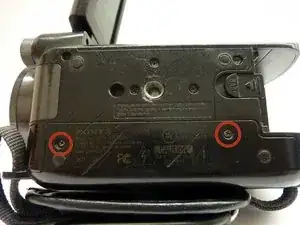

Начните снизу камеры, где расположено резьбовое крепление штатива. Там вы найдете две винта, удерживающие пластиковую панель: один рядом с логотипом Sony, другой под защёлкой.

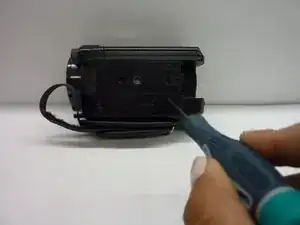

Удалите два винта Phillips #00 длиной 3 мм с этой панели. Обратите внимание, что все винты, упомянутые в этой сборке — винты Phillips #00 длиной 3 мм, поэтому для замены требуется только один инструмент.

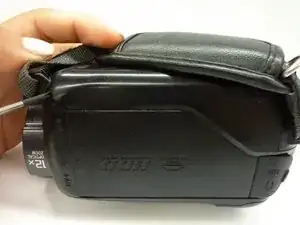

Держа камеру перевёрнутой, найдите винт в верхнем правом углу стороны, противоположной ЖК-экрану, под ремешком и рядом с объективом.

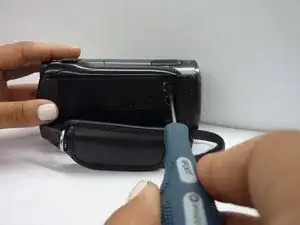

Удалите этот винт.

Найдите конец липучки под креплением ремня.

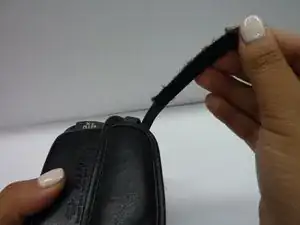

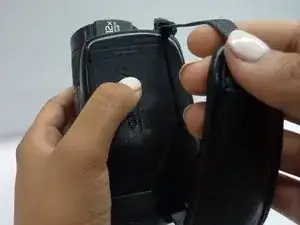

Оттяните липучку от камеры в сторону объектива.

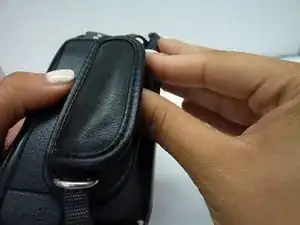

Оттяните крепление от камеры, чтобы снять ремешок.

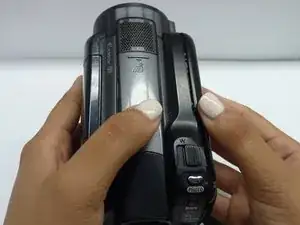

Используя ногти, приподнимите вкладку MIC так, чтобы она откинулась от камеры. Вы почувствуете язычок с пазом под приподнятой вкладкой, который нужно нажать внутрь, чтобы отпустить.

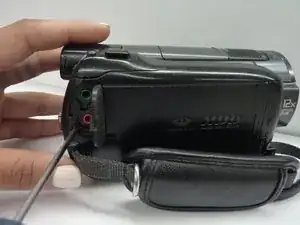

Под вкладкой MIC находятся ещё два винта с крестообразной шлицей: один между красным и зелёным портами и один под фиксатором. Удалите оба.

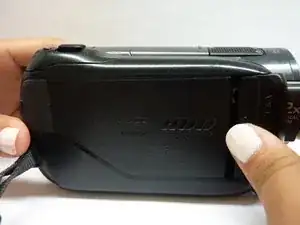

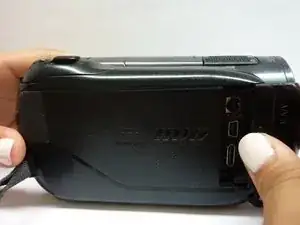

Откройте вкладку AVR–HDMI, сдвинув плоскую панель рядом с гравировкой «HDD» в сторону объектива камеры.

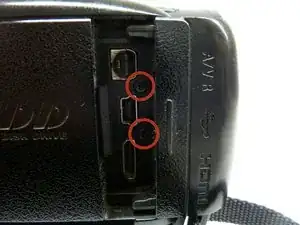

Под вкладкой AVR, по обе стороны от порта USB и над портом HDMI, вы найдёте ещё два винта. Удалите оба.

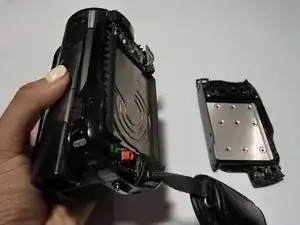

Держите камеру вертикально и, вставив ноготь между правой панелью и остальной частью корпуса, подденьте корпус жесткого диска. Если все винты были удалены до этого шага, панель должна легко отойти.

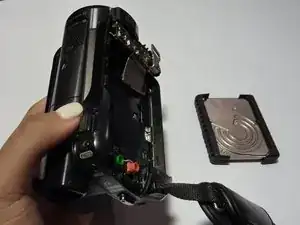

Выньте жесткий диск из отсека. Вы узнаете его по серебристым выступающим сторонам и шестигранному рисунку по краям.

Вставьте новый жесткий диск в той же ориентации, в которой был вынут предыдущий: маркировка производителя должна быть обращена внутрь, а серебристая внешняя оболочка — к крышке.
