Замена ЖК-экрана Sony HDR-AS30V

Выключите устройство. Снимите крышку разъёма.

Откройте крышку разъёма.

С помощью отвёртки Phillips 00 удалите два винта, удерживающие крышку разъёма на месте.

Откройте крышку батарейного отсека.

Сдвиньте крышку батареи вдоль корпуса камеры, затем выверните крышку наружу. Действуйте осторожно; возможны внутренние повреждения, влияющие на работоспособность скользящего механизма.

Подготовьтесь к снятию внешней панели.

Используя слotted-отвёртку точностью 2,5 мм, вставьте наконечник отвёртки под держатель для поддевания. При приготовлении к разъединению хрупких компонентов действуйте осторожно.

Отделение корпуса от устройства.

Зафиксировав отвёртку в зазоре, приложите лёгкое усилие, одновременно оттягивая корпус от устройства. Действуйте осторожно, чтобы не повредить хрупкие детали.

Когда внешняя панель отведена от устройства, обратите внимание на ориентацию внутреннего компонента, чтобы избежать короткого замыкания.

После запоминания ориентации внутреннего компонента выдвиньте его из корпуса. Теперь можно заменить повреждённую панель на новую.

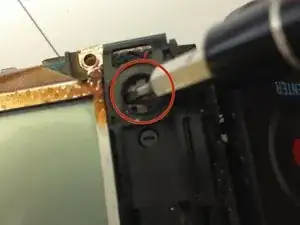

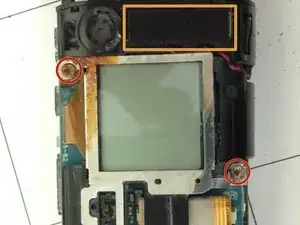

Отверткой PH000 удалите два винта.

Снимите пластиковый держатель.

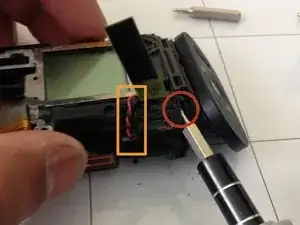

С помощью плоской отвёртки подденьте область, показанную на фото, и поднимите вверх.

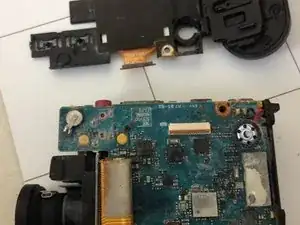

При подъёме внутренней пластиковой панели обязательно отведите гибкий кабель в сторону.

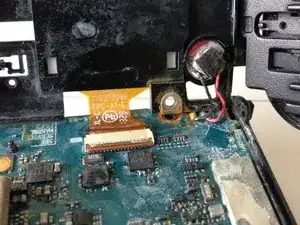

Аккуратно выдавите динамик из гнезда.

Откиньте экран и убедитесь, что кабели не мешают.

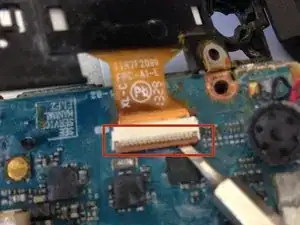

Поддев плоской отвёрткой, приподнимите фиксатор кабеля и вытяните плёнку из-под фиксатора.

Аккуратно выньте экран.
