Замена объектива Sony Handycam HDR-CX580V

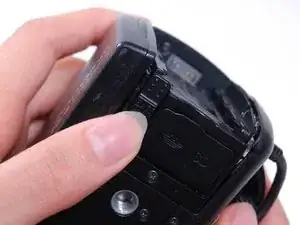

Найдите ползунок с маркировкой "BATT" и отодвиньте его от аккумулятора большим пальцем.

На этом этапе вы сможете извлечь аккумулятор, просто подняв его из камеры.

Камера, использованная для создания руководства, не содержала аккумулятора. Тем не менее положение аккумулятора должно быть тем же.

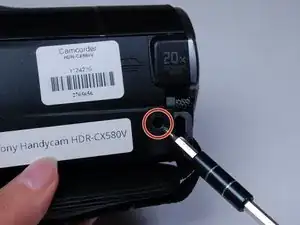

Используйте крестовую отвёртку Phillips #00, чтобы удалить следующие винты 5,5 мм на левой стороне.

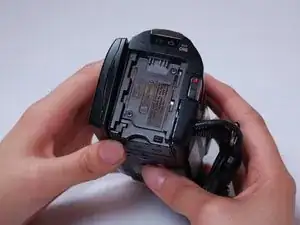

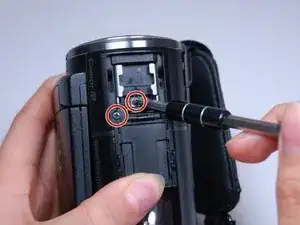

Используйте крестовую отвёртку Phillips #00, чтобы удалить следующие винты 5,5 мм в пустом гнезде аккумулятора.

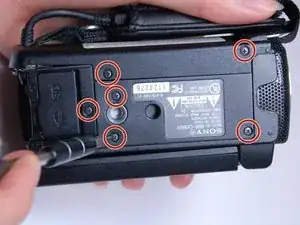

Используйте крестовую отвёртку Phillips #00, чтобы удалить следующие винты 5,5 мм на нижней части.

Отогните шарнирную панель на верхней части камеры, расположенную рядом с объективом.

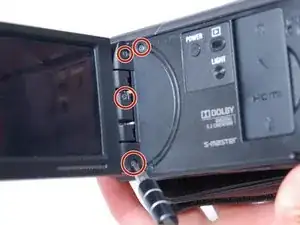

Используйте крестовую отвёртку Phillips #00, чтобы удалить следующие винты 5,5 мм на верхней части под шарнирной панелью.

Отодвиньте крышку разъёмов DC и A/V на правой стороне.

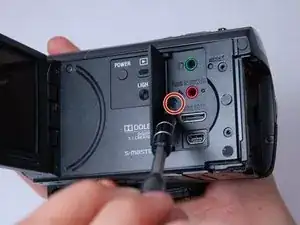

Используйте крестовую отвёртку Phillips #00, чтобы удалить следующие винты 5,5 мм под крышкой и на правой стороне.

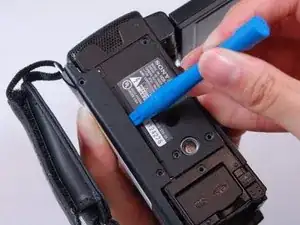

Используйте пластиковый инструмент для поддевания, чтобы ослабить корпус на нижней и правой стороне.

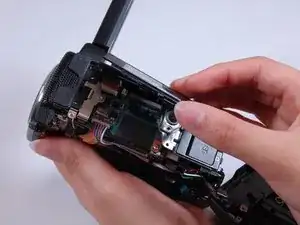

На этом этапе правая боковина должна просто сниматься, хотя она всё ещё будет соединена внутренними проводами.

Будьте осторожны с проводкой, всё ещё прикреплённой к боковой панеле, пока не получите доступ для её последующего отсоединения.

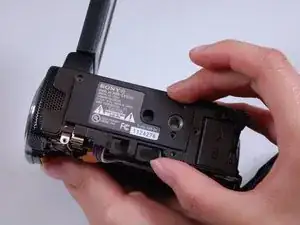

Осторожно снимите нижнюю панель корпуса пальцами.

Будьте внимательны, чтобы не потерять маленькие металлические элементы крепления под панелью корпуса.

Посмотрите на правую сторону камеры (сторону с кнопкой записи), удерживая отставленный корпус.

Используйте крестовую отвёртку Phillips #00, чтобы удалить следующие винты 5,5 мм рядом с кнопкой записи.

Используйте изогнутые пинцеты, чтобы аккуратно отсоединить синий ленточный кабель от корпуса камеры.

Кнопка записи и её синий ленточный кабель должны отсоединиться от корпуса, но оставаться подключёнными к верхней панели корпуса.

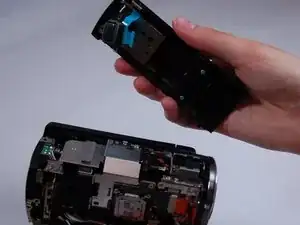

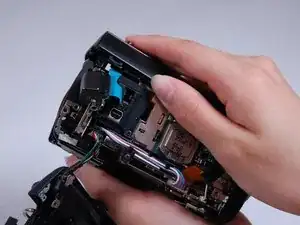

Снимите верхнюю панель корпуса, слегка захватив любую из сторон и потянув в сторону задней части камеры.

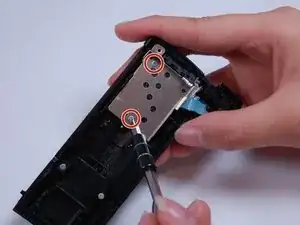

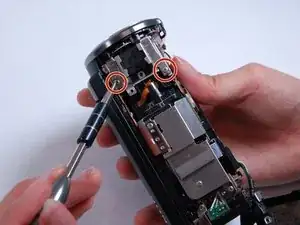

Используйте крестовую отвёртку Phillips #00, чтобы удалить следующие винты 5,5 мм на внутренней стороне верхней панели корпуса.

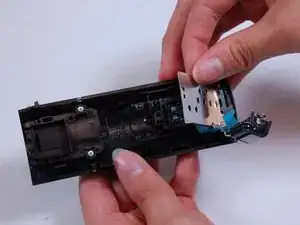

Осторожно снимите металлическую рамку с верхней панели корпуса.

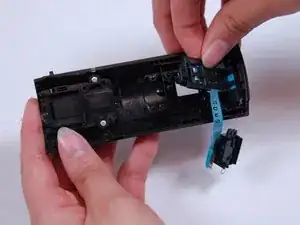

Теперь вы можете снять кнопку записи и её соединительную ленту.

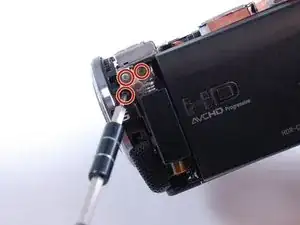

Используйте крестовую отвёртку Phillips #00, чтобы удалить следующие винты 5,5 мм на правой стороне рядом с объективом.

Используйте крестовую отвёртку Phillips #00, чтобы удалить следующие винты 5,5 мм на верхней части рядом с объективом.

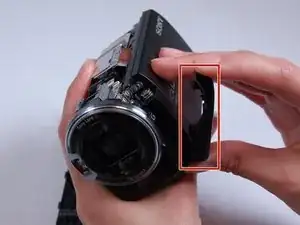

Осторожно отщелкните полоску корпуса на левой стороне камеры рядом с объективом.

Используйте крестовую отвёртку Phillips #00, чтобы удалить следующие винты 5,5 мм под полоской корпуса.

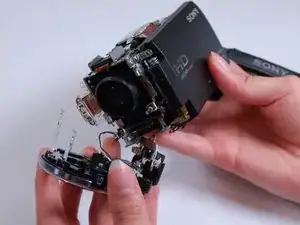

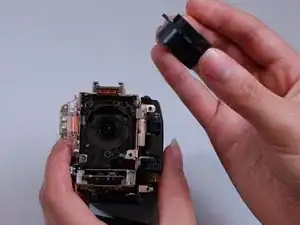

Осторожно снимите крышку объектива и затворный блок с передней части камеры.

Не тяните провода слишком сильно. Убедитесь, что вы отсоединяете их у основания, где они прикреплены к корпусу камеры.

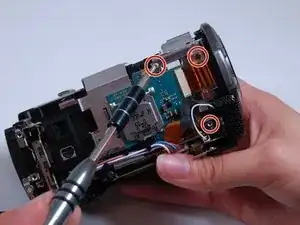

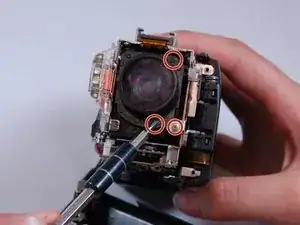

Используйте крестовую отвёртку Phillips #00, чтобы удалить следующие винты 5,5 мм на корпусе объектива.

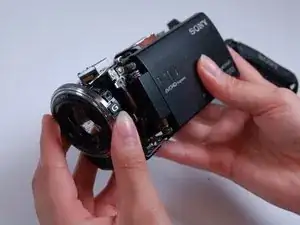

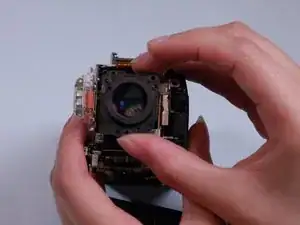

Осторожно снимите объектив с корпуса камеры.

Старайтесь не прикасаться непосредственно к поверхности объектива, чтобы избежать царапин и загрязнений.
