Замена объектива Sony Handycam HDR-CX380

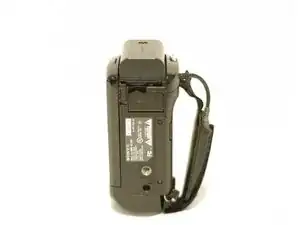

Поверните камеру так, чтобы нижняя часть была обращена к Вам, а объектив — к полу.

Вы должны видеть наклейку камеры; она должна быть повернута на 90 градусов против часовой стрелки.

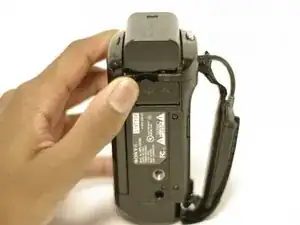

Левым большим пальцем нажмите вниз ползунок слева от слота для SD-карты.

При вставке нового аккумулятора или повторной установке извлечённого аккумулятора этот шаг можно пропустить.

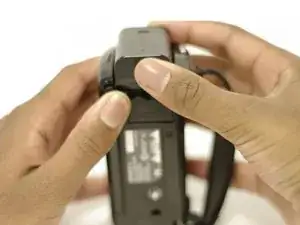

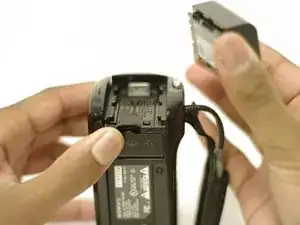

Указательным пальцем и большим пальцем правой руки потяните аккумулятор к себе, затем от корпуса камеры.

Ориентируйте камеру так, чтобы сторона с аккумулятором была наверху.

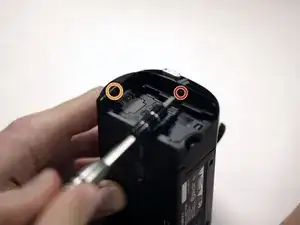

Удалите один винт Phillips #00 длиной 4,5 мм.

Удалите один винт Phillips #00 длиной 5,5 мм.

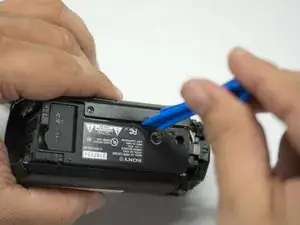

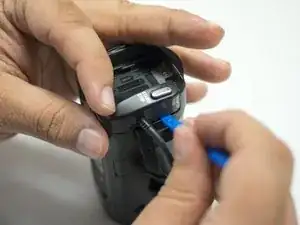

Пластиковыми монтажными лопатками синего цвета аккуратно подденьте пластиковую оболочку вокруг кнопки запуска/остановки.

Снимите оболочку, удерживая её правым большим и указательным пальцами.

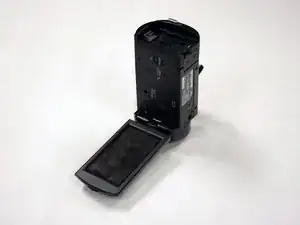

Откройте ЖК-панель, чтобы добраться до боковой панели.

Удалите три винта Phillips #00 длиной 5,5 мм.

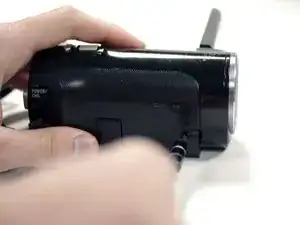

Поверните камеру к рукояти и удалите винт Phillips 5,5 мм, используя отвёртку J00 Phillips.

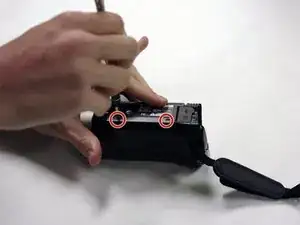

С нижней частью камеры, обращённой вверх, удалите два винта Phillips #00 длиной 5,5 мм.

Ориентируйте камеру так, чтобы нижняя часть была обращена к Вам.

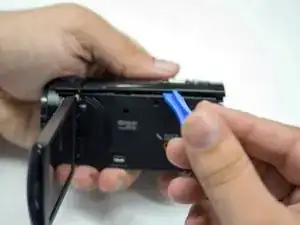

Синими пластиковыми монтажными лопатками аккуратно подденьте корпус камеры и снимите его.

Поверните камеру так, чтобы боковая панель с ЖК-дисплеем была обращена к Вам, и аккуратно снимите корпус.

Ориентируйте камеру так, чтобы объектив был направлен влево.

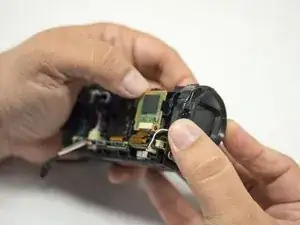

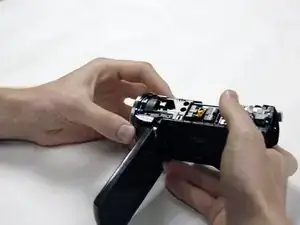

Держа камеру правой рукой, аккуратно снимите панель объектива левой рукой.

Камера должна быть ориентирована с объективом, направленным влево.

Поверните камеру так, чтобы она была в вертикальном положении, а объектив был направлен влево.

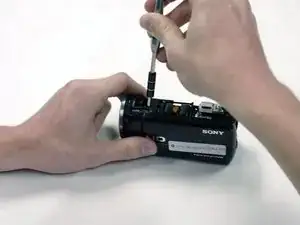

Держа отвёртку в правой руке и камеру в левой, удалите один винт Phillips #00 длиной 5,5 мм с верхней части затворного узла.

Поверните камеру так, чтобы объектив был направлен вниз, а ЖК-экран — вправо.

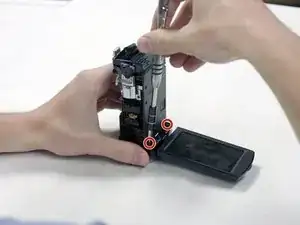

Удалите два винта Phillips #00 с шарнира ЖК-экрана.

Ориентируйте камеру так, чтобы она была в вертикальном положении, а объектив был направлен вправо.

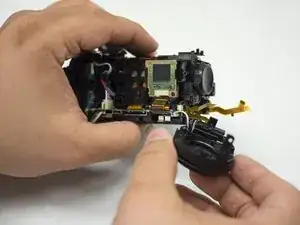

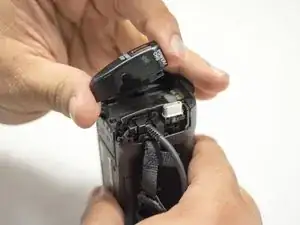

Держа камеру левой рукой, аккуратно снимите затворный узел с корпуса правой рукой.

Если вы только пытаетесь снять объектив, следующие два шага выполнять не обязательно.

Ориентируйте камеру так, чтобы нижняя часть была обращена к Вам, а объектив — направлен вправо.

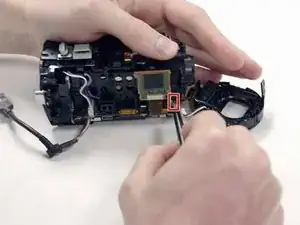

Пинцетом из металла аккуратно отсоедините проводной жгут, соединяющий затворный узел с материнской платой.

Поверните камеру так, чтобы она была в вертикальном положении, а объектив был направлен вправо.

С помощью металлического пинцета отсоедините ленточный кабель, соединяющий затворный узел с материнской платой.

Тяните за ленточный кабель осторожно, так как такие кабели легко повредить, и их восстановление может потребовать пайки.

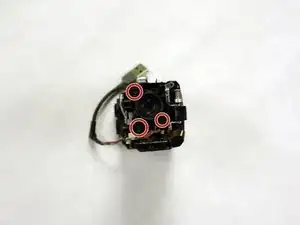

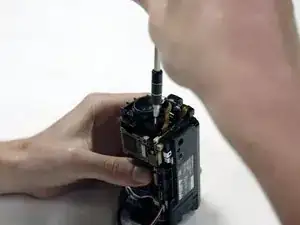

Удалите три винта Phillips #00 длиной 5,5 мм, удерживающие объектив.

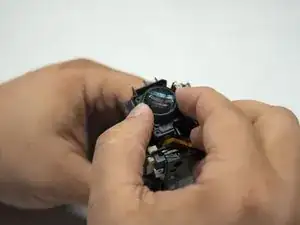

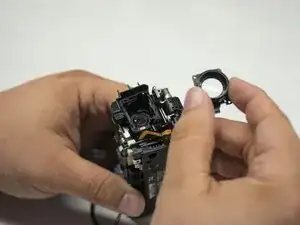

Аккуратно вытащите объектив из корпуса камеры, потянув его вверх.
