Замена ЖК-экрана Sony Handycam HDR-CX580V

Найдите ползунок с маркировкой "BATT" и отведите его от батареи большим пальцем.

На данном этапе вы сможете извлечь батарею, просто приподняв её от камеры.

Для создания руководства использовалась камера без установленной батареи. Однако положение батареи должно быть таким же.

Используйте отвёртку Phillips #00, чтобы выкрутить следующие винты 5,5 мм на левой стороне.

Используйте отвёртку Phillips #00, чтобы выкрутить следующие винты 5,5 мм в пустом отсеке для батареи.

Используйте отвёртку Phillips #00, чтобы выкрутить следующие винты 5,5 мм на нижней части.

Отогните шарнирную панель на верхней части камеры, расположенную рядом с объективом.

Используйте отвёртку Phillips #00, чтобы выкрутить следующие винты 5,5 мм на верхней части под шарнирной панелью.

Отодвиньте крышку разъёмов DC и A/V на правой стороне.

Используйте отвёртку Phillips #00, чтобы выкрутить следующие винты 5,5 мм под крышкой и на правой стороне.

Используйте пластиковый рычажный инструмент, чтобы ослабить корпус снизу и на правой стороне.

На этом этапе правая боковая часть должна легко сниматься, хотя всё ещё будет соединена внутренними проводами.

Осторожно обращайтесь с проводкой, остающейся прикреплённой к боковой крышке, пока вы не получите доступ для её отсоединения позже.

Аккуратно снимите нижнюю крышку пальцами.

Будьте осторожны, чтобы не потерять маленькие металлические детали крепления штативного гнезда, которые лежат под крышкой.

Посмотрите на правую сторону камеры (сторону с кнопкой записи), удерживая отжатую снятую крышку.

Используйте отвёртку Phillips #00, чтобы выкрутить следующие винты 5,5 мм рядом с кнопкой записи.

Используйте изогнутые пинцеты, чтобы аккуратно отсоединить синий ленточный разъём от корпуса камеры.

Кнопка записи и её синий ленточный разъём должны отделиться от корпуса, но остаться подключёнными к верхней крышке.

Снимите верхнюю крышку, слегка схватив за любую сторону и потянув назад, в сторону задней части камеры.

Используйте отвёртку Phillips #00, чтобы выкрутить следующие винты 5,5 мм на внутренней стороне верхней крышки.

Осторожно снимите металлическую рамку с верхней крышки.

Теперь вы можете снять кнопку записи, а также её соединительную ленту.

Используйте отвёртку Phillips #00, чтобы выкрутить следующие винты 5,5 мм на правой стороне рядом с объективом.

Используйте отвёртку Phillips #00, чтобы выкрутить следующие винты 5,5 мм на верхней части рядом с объективом.

Осторожно отщёлкните полоску корпуса на левой стороне камеры рядом с объективом.

Используйте отвёртку Phillips #00, чтобы выкрутить следующие винты 5,5 мм под полоской корпуса.

Осторожно снимите крышку объектива и механизм шторки с передней части камеры.

Не тяните провода слишком сильно. Убедитесь, что вы отсоединяете их у основания, где они прикреплены к корпусу камеры.

Используйте отвёртку Phillips #00, чтобы выкрутить следующие винты 5,5 мм на кожухе объектива.

Осторожно снимите объектив с корпуса камеры.

Старайтесь не прикасаться непосредственно к поверхности объектива, чтобы избежать царапин и загрязнений.

Чтобы начать снятие металлического корпуса, используйте крестовую отвертку Phillips #00, чтобы выкрутить следующие винты длиной 5,5 мм.

Держите камеру так, чтобы материнская плата была внизу и была видна.

Парами прямых пинцетов аккуратно снимите свисающую панель, отсоединив следующие групповые разъёмы кабелей и разъём ленточного кабеля, присоединённые к материнской плате.

На этом этапе боковая панель, которая свисала, должна быть снята и отложена в сторону.

Чип видеокамеры и часть материнской платы должны естественным образом отслоиться в этот момент; аккуратно снимите их и отложите в сторону.

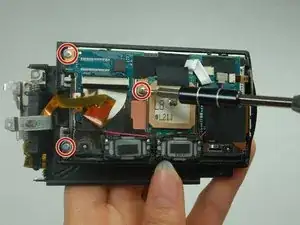

Используйте крестовую отвертку Phillips #00, чтобы выкрутить следующие винты длиной 5,5 мм с боковой стороны материнской платы.

Используйте крестовую отвертку Phillips #00, чтобы открутить следующие винты длиной 5,5 мм и снимите отсек объектива, осторожно вытянув его из металлического корпуса.

Не тяните отсек объектива слишком сильно.

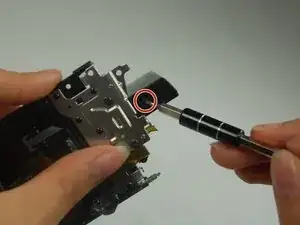

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винт длиной 5,5 мм внутри металлического корпуса.

Этот винт может быть скрыт под чёрной лентой внутри корпуса камеры. В таком случае аккуратно отодвиньте ленту парой прямых пинцетов.

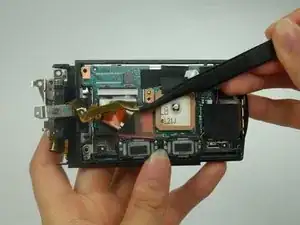

Пинцетом снимите разъём ленточного кабеля, соединяющий металлический корпус и материнскую плату.

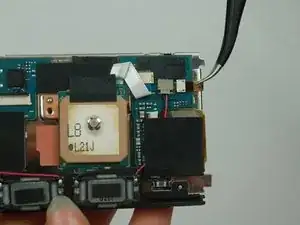

Пинцетом отсоедините следующие разъёмы ленточных кабелей, чтобы извлечь материнскую плату из видеокамеры.

Осторожно извлеките материнскую плату вручную.

Если всё правильно отсоединено, её должно быть относительно легко вынуть.

Поверните экран, чтобы получить доступ к одному из двух винтов длиной 5,5 мм на поверхности, ближайшей к корпусу камеры.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винт, затем поверните экран в противоположном направлении, чтобы получить доступ и выкрутить другой идентичный винт.

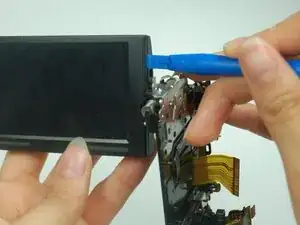

Используйте пластиковый лопаточный инструмент, чтобы ослабить корпус между передней и задней частями экрана.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить следующие винты длиной 5,5 мм под задней крышкой экрана.

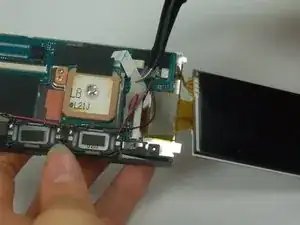

Осторожно используйте пинцет, чтобы отсоединить следующие разъёмы ленточных кабелей.

Пинцетом отогните чёрную ленту, закрывающую последний ленточный кабель.

Осторожно отсоедините разъём ленточного кабеля, соединяющий экран с его задней частью.

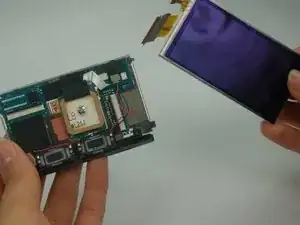

Экран теперь должен быть отделён от оставшейся части корпуса камеры.

Будьте осторожны при снятии экрана, чтобы не повредить его поверхность.
