Замена материнской платы Samsung WB150F

Отсек для аккумулятора расположен на нижней стороне камеры.

Разверните камеру так, чтобы объектив был направлен на Вас. Чтобы открыть отсек аккумулятора, сдвиньте замок крышки аккумулятора влево. Одновременно позвольте крышке аккумулятора открыться.

Приготовьте крестовую отвертку PH0 и пластиковую лопатку. Если у вас нет пластиковой лопатки, как на фото, можно использовать кредитную карту или медиатор от гитары.

Снимите переднюю крышку: открутите отверткой винты, отмеченные кружками на каждом из фото (всего 5).

Теперь переднюю крышку можно снять с камеры.

Ваша камера теперь должна выглядеть как на фото.

Переверните камеру и подденьте заднюю панель пластиковой лопаткой (или кредитной картой, или медиатором). Сторона с экраном должна выглядеть как на втором фото.

Примечание: для снятия задней панели дополнительные винты откручивать не нужно, она должна сниматься защёлкиванием.

Со стороны экрана снимите плату кнопок (обведена красным) из камеры, отсоединив разъём, расположенный в верхнем правом углу стороны с экраном.

Снимите металлическую крышку, поднимая старый экран и открутив 5 винтов, отмеченных кружком на первом фото.

У ЖК-экрана есть шлейф, идущий к основной плате, как показано на втором фото; его необходимо отсоединить.

Камера должна теперь выглядеть как на третьем фото.

Отсоедините шлейф от блока вспышки.

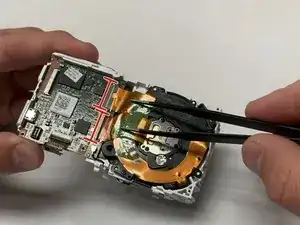

Отсоедините два шлейфа от модуля объектива, как показано на втором фото.

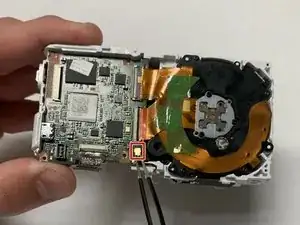

Отсоедините провод заземления от материнской платы, как показано на третьем фото.

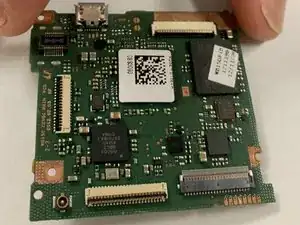

Извлеките материнскую плату из корпуса камеры.
