Ремонт ЖК-экрана

В этой модели нет видоискателя, и для съёмки необходим ЖК-дисплей, поэтому диагностика затруднена.

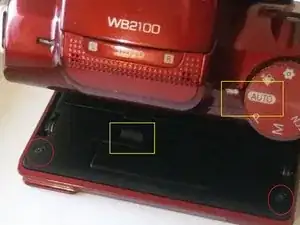

Поверните диск в режим «Авто» и убедитесь, что затвор не заедает. Сделайте несколько пробных снимков, смотря ВНУТРЬ объектива, чтобы проверить, закрывается ли и открывается ли затвор. Также увеличивайте и уменьшайте масштаб, чтобы проверить, открывается ли и закрывается диафрагма.

Далее проверьте, работает ли зум-объектив и двигается ли механизм плавно — без заеданий или скрежета. Зум может сместиться, и его можно очень осторожно вернуть на место.

Далее нажмите кнопку MENU на задней панели камеры и прислушайтесь к характерному изменению звука. Перемещайте кнопки выбора и слушайте сигналы, чтобы убедиться, что параметры переключаются (поскольку вы не видите это на экране).

Нажмите кнопку спуска затвора, чтобы убедиться, что камера делает снимки. Поскольку экран не работает, ориентируйтесь на правильную последовательность звуков и тайминги (работает ли автофокус? загорается ли/гааснет ли красный индикатор? издаёт ли камера звуковой сигнал по завершении автофокусировки?)

Выключите камеру и подключите её через USB-кабель. Убедитесь, что камера достаточно заряжена, чтобы не отключиться.

Включите камеру и подождите, пока компьютер распознает её как новое устройство. Просмотрите файлы изображений в каталоге, чтобы убедиться, что ранее сделанные тестовые снимки сохраняются. Если снимки присутствуют, значит камера функционирует.

Если нет карты памяти, удалите фото из папки DCIM на компьютере и сделайте ещё тестовые снимки. Камера имеет ограниченную внутреннюю память и может не сохранять снимки, если память уже заполнена.

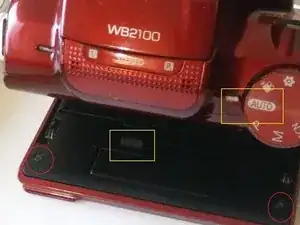

ПРОВЕРЬТЕ, НЕ РАСШАТАН ЛИ ПЛОСКИЙ КАБЕЛЬ у основания металлических рычагов. Если ЖК-экран отключён, кабель будет ослаблен или выступать наружу. В противном случае он должен выходить только сзади корпуса ЖК-экрана.

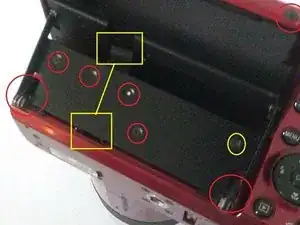

Используйте крестовую отвёртку, чтобы снять накладку над кабелем и выкрутить винты в нижнем левом и нижнем правом углах рычага. СОХРАНЯЙТЕ ВИНТЫ отдельно — те, что соединяют рычаги с корпусом камеры, будут помечены синим/цветом.

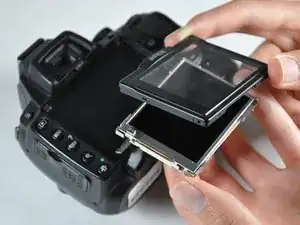

После снятия рычага выкрутите винты вокруг ЖК-экрана, чтобы разобрать узел. ЭТО ИЗОБРАЖЕНИЕ НЕ ТОЧНО ОТ ЭТОЙ МОДЕЛИ, но оно помогло мне разобрать сборку ЖК-экрана.

Снимите защитную крышку (как на фото) и используйте что-то тонкое и плоское, чтобы поддеть ЖК-экран из металлической рамки. На задней стороне внутреннего ЖК-экрана находится соединение с корпусом камеры.

Вам понадобятся пинцет, очень яркий свет и увеличительное стекло, чтобы снова подсоединить кабель. ПРОВЕРЬТЕ, РАБОТАЕТ ЛИ ЭКРАН: загорается ли он (если кабель установлен вверх ногами, экран может загораться, но не отображать изображение).

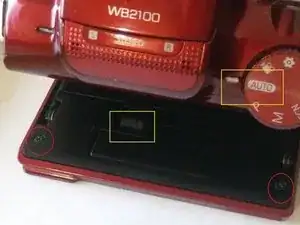

Если экран ЗАЖИГАЕТСЯ, начните сборку всего механизма ЖК-экрана. ВЫКЛЮЧИТЕ камеру и (1) прикрутите рычаги обратно к корпусу камеры, убедившись, что плоский кабель проходит через прорезь в рамке ЖК-экрана.

(2) Там будет очень мало места для подключения кабеля, используйте увеличительное стекло и свет для лучшей видимости, а пинцетом плотно вставьте кабель в разъём на задней стороне внутреннего ЖК-экрана.

(3) ВКЛЮЧИТЕ камеру, чтобы проверить, правильно ли работает экран. Этот шаг потребовал нескольких попыток, прежде чем дисплей заработал корректно, поэтому попробуйте несколько раз! Разъём должен быть вставлен полностью и ровно, иначе экран будет загораться, но изображение не появится.

Когда экран показывает текущие изображения, прикрепите к открытой части плоского кабеля наклейку или клейкую ленту. Если кабель оторвётся, придётся начинать заново. Замените плоскую пластину над кабелем, чтобы зафиксировать его.

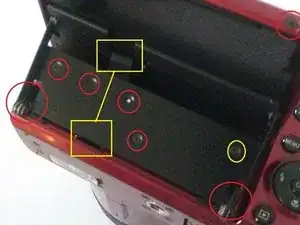

Финальный шаг — вернуть и затянуть все винты на корпусе внешнего ЖК-экрана и в местах крепления к корпусу камеры, особенно в углах. После этого всё должно работать как обычно :)))
